| Номер в госреестре | 64756-16 |
| Наименование СИ | Компараторы массы |
| Обозначение типа СИ | КМ |
| Изготовитель | ООО "ОКБ Веста", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы массы КМ (далее - компаратор) предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.
Принцип действия компаратора основан на компенсации силы, возникающей под действием взвешиваемого груза, электромагнитной силой, создаваемой системой автоматического
уравновешивания, рычажная система которой выполнена в виде моноблока. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на индикатор электронного блока.

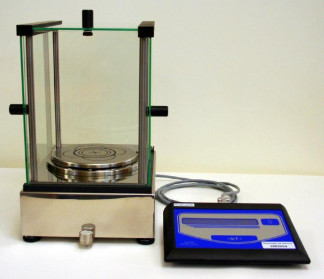

Конструктивно компаратор состоит из двух блоков: весоизмерительного и электронного, соединённых между собой кабелем.
Компаратор КМ выпускается следующих модификаций КМ1005, КМ2004, КМ5004, КМ 10003, различающихся максимальной нагрузкой, действительной ценой деления, диапазоном автоматического уравновешивания (электронным диапазоном), набором балластных грузов.
В компараторе предусмотрены устройства:
- юстировки чувствительности встроенной гирей (заводская установка) или внешней
гирей;
- полуавтоматической установки на нуль;
- слежения за нулём (заводская установка- устройство отключено);
- установки по уровню (индикатор уровня и регулировочные ножки);
- взвешивания под компаратором (весоизмерительным блоком);
- сообщения об ошибках;
- адаптации к внешним условиям: освещенности и вибрациям на рабочем месте. Компаратор оснащён интерфейсом, совместимым с RS232.
На компараторе маркировочные надписи выполнены на металлической пластине -адресная информация (АИ) или самоклеющейся пленке с разрушающимся изображением при отклеивании.
Для защиты компаратора от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, блоки весоизмерительный и электронный пломбируются поверх винтов стяжки корпуса защитной наклейкой изготовителя. При отклеивании разрушается изображение, нанесенное на наклейку. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место несанкционированных действиях.
В компараторе используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
К метрологически значимой части ПО относится всё встроенное ПО компаратора. Идентификационные данные ПО компараторов КМ приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО КМ |
| Номер версии (идентификационный номер ПО)* | 6.00 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| * Номер версии (идентификационный номер) ПО не ниже указанного. | |
Программное обеспечение (ПО) компаратора реализовано аппаратно и является встроенным. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без вскрытия корпуса компаратора и нарушения защитной наклейки.
Идентификация программного обеспечения осуществляется путем просмотра номера версии ПО во время прохождения теста после включения компаратора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик компаратора.
Наименование характеристики | Значение характеристики для модификаций компаратора | ||||
| КМ1005 | КМ2004 | КМ5004 | КМ10003 | ||
| 1 Максимальная нагрузка, г | 1050 | 2200 | 5200 | 10500 | |
| 2 Диапазон автоматического уравновешивания (электронный диапазон), г, не менее | 50 | 200 | 200 | 500 | |
| 3 Действительная цена деления, d, г | 0,00001 | 0,0001 | 0,0001 | 0,001 | |
| 4 Среднее квадратическое отклонение результата измерений разности масс (СКО) для 5-и циклов АВА, г, не более | 0,00003 | 0,0001 | 0,0003 | 0,0008 | |
| 5 Время стабилизации показаний, с, не более | 25 | 25 | 25 | 25 | |
| 6 Диаметр чашки, мм, не более | 140 | 140 | 140 | 140 | |
| 7 Г абаритные размеры (длина; ширина; высота), мм, не более | блока электронного | 150;200;48 | |||
| блока весоизмерительного | 300;245;360 | ||||
| 8 Масса компаратора, кг, нетто (без балластных грузов), не более | 10 | 10 | 10 | 10 | |
| 9 Потребляемая мощность, ВА, не более | 20 | 20 | 20 | 20 | |
| 10 Параметры сетевого питания: -напряжение, В -частота, Гц | 230±23 50±1 | ||||
| 11 Условия эксплуатации: -диапазон рабочих температур, °С -изменение температуры в течение 1 часа, °С -изменение температуры в течение 12 часов, °С | от плюс 10 до плюс 30 | ||||
| ±0,3 | |||||
| ±0,5 | |||||
-относительная влажность воздуха, % от 30 до 80
| 12 Средний срок службы, лет | 10 |
| 13 Вероятность безотказной работы за 2000 ч | 0,95 |
Номинальные массы и классы точности сличаемых гирь по ГОСТ OIML R 111-1-2009 приведены в таблице 4.
Таблица 4
| Модификация компаратора | Номинальное значение массы сличаемых гирь | Класс точности сличаемых гирь по ГОСТ OIML R111-1-2009 |
| КМ1005 | От 500 г до 1 кг включ. | E1 |
| От 100 г до 1 кг включ. | E2 | |
| От 5 г до 1 кг включ. | F1 | |
| От 1 г до 1 кг включ. | F2 | |
| От 20 мг до 1 кг включ. | M1 | |
| От 100 мг до 1 кг включ. | M2 | |
| От 1 г до 1 кг включ. | М3 | |
| КМ2004 | От 1 до 2 кг включ. | E1 |
| От 500 г до 2 кг включ. | E2 | |
| От 100 г до 2 кг включ. | F1 | |
| От 50 г до 2 кг включ. | F2 | |
| От 1 г до 2 кг включ. | M1 | |
| От 100 мг до 2 кг включ. | M2 | |
| От 1 г до 2 кг включ. | М3 | |
| КМ5004 | 5 кг | E1 |
| От 1 до 5 кг включ. | E2 | |
| От 500 г до 5 кг включ. | F1 | |
| От 200 г до 5 кг включ. | F2 | |
| От 50 г до 5 кг включ. | M1 | |
| От 1 г до 5 кг включ. | M2 | |
| От 1 г до 5 кг включ. | М3 | |
| КМ10003 | 10 кг | E1 |
| От 5 до 10 кг включ. | E2 | |
| От 1 до 10 кг включ. | F1 | |
| От 500 г до 10 кг включ. | F2 | |
| От 200 г до 10 кг включ. | M1 | |
| От 20 г до 10 кг включ. | M2 | |
| От 1 г до 10 кг включ. | М3 |
наносится графическим способом на маркировочную наклейку с информацией о весах, а также типографским способом на титульный лист Руководства по эксплуатации.
Таблица 5
| Наименование комплектующей детали | Количество, шт, для модификации компаратора | |||
| КМ1005 | КМ2004 | КМ5004 | КМ10003 | |
| Блок электронный | 1 | 1 | 1 | 1 |
| Блок весоизмерительный | 1 | 1 | 1 | 1* |
| Блок питания GS18E24-P1J | 1 | 1 | 1 | 1 |
| Сферическая самоцентрирующаяся опора | 1 | 1 | 1 | 1 |
| Утяжелённая сферическая самоцентрирующаяся опора | - | - | 1 | 1 |
| Шариковый сепаратор | 1 | 1 | 1 | 1 |
| Чашка | 1 | 1 | 1 | 1 |
| Балластные грузы | 4 | 3 | 3 | 3 |
| Руководство по эксплуатации (ВЕКБ.404211.001 РЭ) | 1 | 1 | 1 | 1 |
| Методика поверки МП №2301-0160-2016 | 1 | 1 | 1 | 1 |
| * - блок весоизмерительный компаратора | КМ 10003 не имеет стеклянной витрины | |||
осуществляется по документу МП №2301-0160-2016 «Компаратор массы КМ. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И.Менделеева» 19.04.2016 г.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
Знак поверки в виде наклейки наносят на лицевую поверхность электронного блока.
приведены в документе «ВЕКБ.404211.001 РЭ «Компаратор массы КМ. Руководство по эксплуатации».
1 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
