Государственный реестр средств измерений

Осциллографы цифровые запоминающие С8-203/2, С8-203/4, 64768-16

64768-16
Осциллографы цифровые запоминающие C8-203/2, С8-203/4 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Карточка СИ
Номер в госреестре 64768-16
Наименование СИ Осциллографы цифровые запоминающие
Обозначение типа СИ С8-203/2, С8-203/4
Изготовитель Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), г.п. Менделеево
Год регистрации 2016
Срок свидетельства 12.08.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые запоминающие C8-203/2, С8-203/4 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Описание

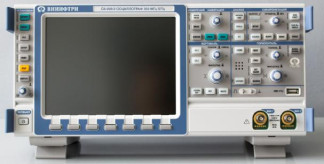

Конструктивно осциллографы выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.

Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране.

Осциллографы C8-203/2 и С8-203/4 отличаются друг от друга количеством входных каналов.

Осциллографы могут иметь имеют опции, приведенные в таблице 1.

Таблица 1 - Опции

Обозначение опции

Функция

С8-Б1

Логический пробник

С8-Б10

Интерфейс GPIB

С8-Ю

Интерфейс PC/SPI

С8-£2

Интерфейс UART/RS232

С8-Ю

Интерфейс CAN/LIN

С8-£5

Интерфейс I2S (аудио)

С8-£6

Интерфейс MIL.1553

С8-£7

Интерфейс ARINC 429

С8-Ю5

Архивная и сегментированная память

С8-Ю8

Анализ спектра

С8-Ю1

Анализ параметров электропитания

С8-Ю2

Цифровой вольтметр (ЦВМ, DVM)

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «05.810». ПО автоматически определяет децимальный и серийный номера осциллографа при запуске. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.

Таблица 2 - Идентификационные данные (признаки)

ПО

Наименование ПО

Значение

Идентификационное наименование ПО

05.810

Номер версии (идентификационный номер) ПО

05.810-02.500-03800

Цифровой идентификатор ПО (контрольная сумма)

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 3.

Таблица 3 - Метрологические и технические характеристики

Наименование характеристики

Значение характеристики

Число каналов

С8-203/2

2

С8-203/4

4

Полоса пропускания, МГц

350

Входное сопротивление/емкость

50 Ом; 1 МОм/12 пФ

Диапазон установки коэффициента развертки

от 1 нс/дел до 50 с/дел

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора

±3,5-10-6

Диапазон установки коэффициента отклонения (Kc-^)

входное сопротивление 50 Ом

от 1 мВ/дел до 1 В/дел

входное сопротивление 1 МОм

от 1 мВ/дел до 10 В/дел

Пределы допускаемой относительной погрешности установки коэффициента отклонения

б^ткл, %

при Kcira 10 мВ/дел и выше

±1,5

при K^ 1, 2 и 5 мВ/дел

±2,0

Диапазон установки постоянного смещения, В

входное сопротивление 50 Ом

от ±1 до ±5

входное сопротивление 1 МОм

от ±1 до ±97,5

Пределы допускаемой абсолютной погрешности установки постоянного смещения, В

±(0,005-Исм + 0,15 дел- Коткл), где исм - установленное смещение, В

Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более

300

Напряжение питания от сети переменного тока частотой (50±0,5) Гц или (60±0,5) Гц, В

от 100 до 240

Г абаритные размеры (длина х ширина х высота), мм, не более

403 х 142 х 189

Масса, кг, не более (без опций и аксессуаров)

4,5

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 25 °С, %

-    атмосферное давление, кПа

от 0 до 50

до 90 100±4

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель осциллографа.

Комплектность

Комплект поставки приведен в таблице 4

Таблица 4 - Комплект поставки

Наименование

Обозначение

Количество, шт.

Осциллограф цифровой запоминающий С8-203/2 (С8-203/4)

МГФК.4111611.001

1

Кабель питания

1

Пассивные пробники

2 или 4 (по количеству каналов)

Руководство по эксплуатации

МГФК.4111611.001 РЭ

1

Формуляр

МГФК.4111611.001 ФО

1

Методика поверки

МГФК.4111611.001 МП

1

Поверка

осуществляется в соответствии с документом МГФК.411161.001 МП «Инструкция. Осциллографы цифровые запоминающие С8-203/2, С8-203/2. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 05 августа 2016 г. Знак поверки наносится на свидетельство о поверке и на лицевую поверхность осциллографа в виде наклейки или оттиска поверительного клейма.

Основное средство поверки:

- калибратор осциллографов Fluke 9500B с формирователем 9530 (рег.№ 30374-13).

Сведения о методах измерений

Осциллографы цифровые запоминающие С8-203/2, С8-203/4. Руководство по эксплуатации МГФК.4111611.001 РЭ

Нормативные документы

1    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2    ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.

3    Осциллографы цифровые запоминающие С8-203/2, С8-203/4. Технические условия ТУ 26.51.42-001-02567567-2016.
