| Номер в госреестре | 64769-16 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | DCM |
| Изготовитель | "Megger Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 19.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи электроизмерительные DCM (далее - клещи) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения частоты.
Клещи представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Клещи выпускаются в следующих модификациях: DCM300E, DCM310, DCM320, DCM330, DCM340, DCM1500.
Модификации отличаются между собой набором выполняемых функций, видом детектора, характеристиками, габаритами и массой.
Для измерения напряжения и силы переменного тока в приборах использованы детекторы средневыпрямленных значений или истинных среднеквадратических (True RMS) значений (DCM1500).
Измерение силы тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения, сопротивления, частоты производится с помощью отдельных измерительных входов.
Выбор режимов работы клещей осуществляется при помощи ползункового (или поворотного) переключателя функций и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее.
Приборы имеют сервисные функции подсветки дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания измеренного значения, автоматического/ручного выбора диапазона измерений, проверки целостности электрической цепи и проверки диодов со звуковой сигнализацией.
На лицевой панели корпуса размещены переключатель функций, функциональные кнопки, ЖК-дисплей, разъемы для подключения измерительных кабелей.
На задней панели размещен батарейный отсек.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.

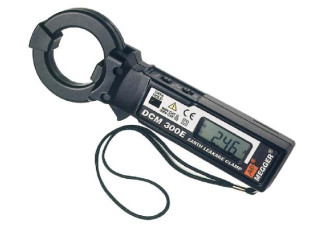

Таблица 1 - Метрологические характеристики клещей электроизмерительных DCM300E
| Измеряемая физическая величина | Пределы (диапазоны) измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Сила переменного тока. Частота 50/60 Гц | 30 мА | 0,01 мА | ±(0,012-!изм. + 5 е.м.р.) |
| 300 мА | 0,1 мА | ||
| 30 А | 0,01 А | ||
| от 0 до 200 А | 0,1 А | ||
| от 200 до 250 А | 0,1 А | ±(0,03Хизм. + 5 е.м.р.) | |
| от 250 до 300 А | 0,1 А | ±(0,05-!изм. + 5 е.м.р.) |
Примечание: !изм. - измеренное значение силы тока.
е.м.р. - единица младшего разряда.
Таблица 2 - Метрологические характеристики электроизмерительных клещей DCM310
| Измеряемая физическая величина | Пределы (диапазоны) измерений, А | Разрешение, А | Пределы допускаемой абсолютной погрешности измерений |
| Сила переменного тока. Частота от 50 до 60 Гц | от 0 до 19,99 | 0,01 | ±(0,03Хизм. + 5 е.м.р.) |
| от 20,0 до 199,9 | 0,1 | ±(0,02-!изм. + 5 е.м.р.) | |
| от 200 до 400 | 1 |
Примечание: !изм. - измеренное значение силы тока.
е.м.р. - единица младшего разряда.
Температурный коэффициент: 0,2-Д/°С, где А - абсолютная погрешность.
Таблица 3 - Метрологические характеристики клещей DCM320
| Измеряемая физическая величина | Пределы (диапазоны) измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Напряжение постоянного тока | от 0 до 600,0 В | 0,1 В | ±(0,01 •Цизм. + 2 е.м.р.) |
| Напряжение переменного тока. Частота от 50 до 500 Гц | от 0 до 600,0 В | 0,1 В | ±(0,015•Uизм. + 5 е.м.р.) |
| Сила переменного тока. Частота от 50 до 60 Гц | от 0 до 40,0 А | 0,1 А | ±(0,019-!изм. + 10 е.м.р.) |
| от 40,0 до 200,0 А | 0,1 А | ±(0,019-!изм. + 5 е.м.р.) | |
| от 201 до 400 А | 1 А | ||
| Электрическое сопротивление | 200,0 Ом | 0,1 Ом | ±(0,01^изм. + 5 е.м.р.) |
| 2,000 кОм | 0,001 кОм | ±(0,007^изм. + 2 е.м.р.) | |
| 20,00 кОм | 0,01 кОм | ||
| 200,0 кОм | 0,1 кОм | ||
| 2,000 МОм | 0,001 МОм | ±(0,01^изм. + 2 е.м.р.) | |
| 20,00 МОм | 0,01 МОм | ±(0,019^изм. + 5 е.м.р.) |
Примечание: Uизм. - измеренное значение напряжения.
!изм. - измеренное значение силы тока.
Rизм. - измеренное значение электрического сопротивления. е.м.р. - единица младшего разряда.
Температурный коэффициент: 0,2-Д/°С, где А - абсолютная погрешность.
| Измеряемая физическая величина | Пределы (диапазоны) измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Напряжение постоянного тока | 200,0 В | 0,1 В | ±(0,01 -Цизм. + 2 е.м.р.) |
| 1000 В | 1 В | ||
| Напряжение переменного тока. Частота от 50 до 500 Гц | 200,0 В | 0,1 В | ±(0,015-Цизм. + 5 е.м.р.) |
| 1000 В | 1 В | ||
| Сила переменного тока. Частота от 50 до 60 Гц | от 0 до 200,0 А | 0,1 А | ±(0,03 Чизм. + 3 е.м.р.) |
| Электрическое сопротивление | 200,0 Ом | 0,1 Ом | ±(0,0ЬЯизм. + 5 е.м.р.) |
| 2,000 кОм | 0,001 кОм | ±(0,0ЬЯизм. + 2 е.м.р.) | |
| 20,00 кОм | 0,01 кОм | ||
| 200,0 кОм | 0,1 кОм | ||
| 2,000 МОм | 0,001 МОм | ||
| 20,00 МОм | 0,01 МОм | ±(0,019^Яизм. + 5 е.м.р.) |
Примечание: Иизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока.
Яизм. - измеренное значение электрического сопротивления. е.м.р. - единица младшего разряда.
Температурный коэффициент: 0,2-Д/°С, где А - абсолютная погрешность.
Таблица 5 - Метрологические характеристики клещей DCM340
| Измеряемая физическая величина | Пределы (диапазоны) измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Напряжение постоянного тока | от 0 до 400,0 В | 0,1 В | ±(0,007-Цизм. + 2 е.м.р.) |
| от 400 до 600 В | 1 В | ||
| Напряжение переменного тока. Частота от 50 до 500 Гц | от 0 до 400,0 В | 0,1 В | ±(0,01 -Цизм. + 5 е.м.р.) |
| от 400 до 600 В | 1 В | ||
| Сила постоянного тока | от 0 до 60,0 А | 0,1 А | ±(0,015Чизм. + 10 е.м.р.) |
| от 60,0 до 400,0 А | 0,1 А | ±(0,019-1изм. + 5 е.м.р.) | |
| от 400 до 600 А | 1 А | ±(0,019-1изм. + 10 е.м.р.) | |
| Сила переменного тока. Частота от 50 до 60 Гц | от 0 до 60,0 А | 0,1 А | ±(0,019-1изм. + 7 е.м.р.) |
| от 60,0 до 400,0 А | 0,1 А | ±(0,019-1изм. + 5 е.м.р.) | |
| от 400 до 600 А | 1 А | ±(0,025-1изм. + 5 е.м.р.) | |
| Сила переменного тока. Частота от 61 до 400 Гц | от 0 до 60,0 А | 0,1 А | ±(0,025-1изм. + 7 е.м.р.) |
| от 60,0 до 400,0 А | 0,1 А | ±(0,025-1изм. + 5 е.м.р.) | |
| от 400 до 600 А | 1 А | ±(0,029-1изм. + 5 е.м.р.) | |
| Электрическое сопротивление | от 0 до 400,0 Ом | 0,1 Ом | ±(0,0ЬЯизм. + 3 е.м.р.) |
| Частота | от 20 до 400 Гц | 1 Гц | ±(0,001-Бизм. + 2 е.м.р.) |
Примечание: Иизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока.
Яизм. - измеренное значение электрического сопротивления.
Бизм. - измеренное значение частоты. е.м.р. - единица младшего разряда.
Температурный коэффициент: 0,2-Д/°С, где А - абсолютная погрешность.
| Измеряемая физическая величина | Пределы (диапазоны) измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Напряжение постоянного тока | 400,0 В | 0,1 В | ±(0,007•Uизм. + 2 е.м.р.) |
| 1000 В | 1 В | ||
| Напряжение переменного тока. Частота от 50 до 500 Гц | 400,0 В | 0,1 В | ±(0,01•Uизм. + 5 е.м.р.) ) |
| 750 В | 1 В | ||
| Сила постоянного тока | 400 А | 0,1 А | ±(0,01 Тизм. + 3 е.м.р.) |
| 1000 А | 1 А | ±(0,019Тизм. + 7 е.м.р.) | |
| 1500 А | 1 А | ±(0,025Тизм. + 7 е.м.р.) | |
| Сила переменного тока. Частота от 50 до 60 Гц | 400 А | 0,1 А | ±(0,015Тизм. + 5 е.м.р.) 1) |
| 1000 А | 1 А | ±(0,019Тизм. + 7 е.м.р.) | |
| 1500 А | 1 А | ±(0,025Тизм. + 7 е.м.р.) | |
| Сила переменного тока. Частота от 61 до 400 Гц | 400 А | 0,1 А | ±(0,019Тизм. + 5 е.м.р.) 1) |
| Сила переменного тока. Частота от 61 до 200 Гц | от 60,0 до 400,0 А | 0,1 А | ±(0,025Тизм. + 7 е.м.р.) |
| от 400 до 600 А | 1 А | ±(0,03 Тизм. + 7 е.м.р.) | |
| Электрическое сопротивление | от 0 до 400,0 Ом | 0,1 Ом | ±(0,01^изм. + 3 е.м.р.) |
| Частота | от 20 до 400 Гц | 1 Гц | ±(0,001Тизм. + 2 е.м.р.) |
Примечание: Цизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока.
Яизм. - измеренное значение электрического сопротивления.
Тизм. - измеренное значение частоты. е.м.р. - единица младшего разряда.
1) - при измерениях в диапазоне менее 15 % от предела измерений к пределу допускаемой абсолютной погрешности прибавляется 2 е.м.р. Температурный коэффициент: 0,2-Д/°С, где А - абсолютная погрешность.
| Таблица 7 - Технические ха | рактеристики клещей DCM | ||
| Характеристика | Значение для модификации | ||
| DCM300E | DCM310 | DCM320 | |
| Электрическое питание | 3 В; две батареи типа LR44 | 9 В; одна батарея 6LR61 | 3 В; две батареи типа ААА |
| Г абаритные размеры, мм, (длинахширинахвысота) | 176х64х23 | 180х56х32 | 188х56х28 |
| Масса, кг | 0,125 | 0,250 | 0,225 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от плюс 18 до плюс 28 до 80 | ||
| Характеристика | Значение для модификации | ||
| DCM300E | DCM310 | DCM320 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до плюс 40 до 80 без конденсации | от 0 до плюс 50 до 45 при плюс 50 °С; до 75 при плюс 40 °С; до 80 при плюс 30 °С | |
Таблица 8 - Технические характеристики клещей DCM (продолжение)
| Характеристика | Значение для модификации | ||
| DCM330 | DCM340 | DCM1500 | |
| Электрическое питание | 3 В; две батареи типа ААА | 9 В; одна батарея 6LR61 | 9 В; одна батарея 6LR61 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 193 х54х31 | 237х68х42 | 275х105х48 |
| Масса, кг | 0,280 | 0,225 | 0,524 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от плюс 18 до плюс 28 до 80 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до плюс 50 до 45 при плюс 50 °С; до 75 при плюс 40 °С; до 80 при плюс 30 °С | ||
наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 9 - Комплектность
| Наименование | Количество | Примечание |
| Клещи (по заказу) | 1 шт. | |
| Сумка для переноски | 1 шт. | |
| Кабель измерительный с пробниками | 2 шт. | |
| Батареи питания | 1 (2) шт. | В зависимости от модели |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 64769-16 «Клещи электроизмерительные DCM. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 года.
Средства поверки: калибратор универсальный Fluke 9100 (рег. № 25985-09).
Знак поверки наносится на боковую поверхность корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к клещам электроизмерительным DCM
1 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" -2-10 Гц.
5 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.
6 ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений 8 1 силы переменного электрического тока от 1-10" до 100 А в диапазоне частот от 1-10” до 1-106 Гц.
7 Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
