| Номер в госреестре | 64780-16 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | ADS Triton, ADS Triton+ |
| Изготовитель | Компания "ADS Environmental Services", США |
| Год регистрации | 2016 |
| Срок свидетельства | 19.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры ADS Triton, ADS Triton+ (далее - расходомеры) предназначены для измерений уровня, скорости потока, объемного расхода и объема жидкости в открытых и закрытых водоводах с напорным, безнапорным и комбинированным режимами течений любых форм поперечных сечений, в том числе в коллекторах хозяйственно-бытовой и совмещённой канализации, в системах отведения ливневых вод, в сбросных каналах энергетических объектов и т.п.
Принцип действия расходомеров основан на измерении объемного расхода жидкости методом «площадь-скорость». Объем и объемный расход определяются на основании измеренных значений скорости и уровня потока жидкости и введенных данных о геометрии водовода.

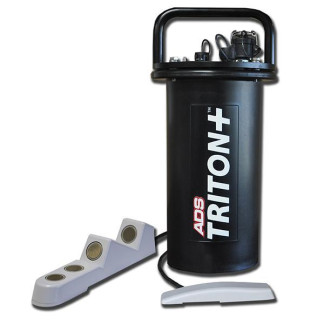

Расходомер состоит из следующих основных частей (в комплект может входить один или более из нижеперечисленных датчиков):
- измерительный блок Triton/ Triton+ (далее - измерительного блока);
- комбинированный погружной датчик уровня потока и скорости потока жидкости (далее-комбинированный погружной датчик);
- комбинированный бесконтактный датчик уровня и скорости потока жидкости (далее-комбинированный бесконтактный датчик);
- бесконтактный ультразвуковой датчик уровня потока жидкости (опция, полностью аналогичен датчику уровня, входящего в состав комбинированного бесконтактного датчика уровня и скорости потока жидкости);
- блок ввода-вывода Flowvision (опция);
- монтажные элементы для установки датчиков в водовод;
- кабель соединения с персональным компьютером.
Комбинированный погружной датчик представляет собой несколько первичных преобразователей, объединённых в единый корпус:
- допплеровский преобразователь скорости потока;
- гидростатический преобразователь уровня потока, позволяющий измерять уровень подтопления коллектора (для измерения расхода в напорном режиме течения);
- ультразвуковой преобразователь уровня потока жидкости.
Комбинированный бесконтактный датчик представляет собой несколько первичных преобразователей, объединённых в единый корпус:
-допплеровский бесконтактный преобразователь максимальной поверхностной скорости потока (без нормирования погрешности);
- бесконтактный ультразвуковой преобразователь уровня потока жидкости;
Для измерения расхода жидкости в водоводе достаточно использовать любой из комбинированных датчиков.
Расходомер имеет два независимых канала измерения, позволяющие проводить измерения в двух водоводах одновременно с любым сочетанием датчиков.
Расходомер ADS Triton+ оснащен встроенным GPRS-модемом, что позволяет связываться с расходомером через сотовые 3G/4G сети, а также передавать данные на ftp-сервер в автоматическом режиме.
Расходомер может иметь как внутреннее электропитание от встроенной батареи, так и внешнее питание 12 В.
Расходомер может использоваться в двух основных режимах: стационарном и автономном.
Расходомер может оснащаться блоком ввода-вывода Flowvision, который предназначен для настройки параметров работы расходомера, ввода характеристик водовода, отображения текущих значений расхода, времени наработки, а также ведения архивов данных и нештатных ситуаций. Использование блока ввода-вывода Flowvision возможно только при условии наличия внешнего электропитания.
Вся работа с расходомером в стационарном режиме происходит через интерфейс блока ввода-вывода Flowvision. При работе в автономном режиме (например, при проведении временных измерений или при отсутствии электропитания в районе створа измерения) в качестве пользовательского интерфейса используется персональный компьютер с установленным программным комплексом Profile.
Расходомер может обмениваться с удаленными устройствами сбора данных по протоколу ModBUS.
Относительная погрешность измерения скорости бесконтактным комбинированным датчиком уровня и скорости потока жидкости не нормируется.
Расходомеры имеют внешнее программное обеспечение (далее - ПО) - программный комплекс Profile. Программный комплекс Profile предназначен для считывания результатов измерений, сохраненных в памяти расходомера, анализа данных, выдачи отчетов, диагностики и настройки расходомера. Защита программного обеспечения от непреднамеренных или преднамеренных изменений осуществляется с помощью паролей и учетных записей пользователя. Имеется защита от ввода заведомо неверных данных путем индикации сообщений об ошибках.
Также расходомер имеет внутреннее ПО, отвечающее за базовые операции и программное обеспечение блока ввода-вывода Flowvision.
Конструктивно расходомеры имеют защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты от чтения и записи.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения | ||
| Идентификационное наименование ПО | ПО измерительного блока Triton/ Triton+ | Profile | ПО блока ввода-вывода Flowvision |
| Номер версии (идентификационный номер) ПО | Не ниже 4.80/6.08 | Не ниже «3.6» | Не ниже «1.2.07» |
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений, согласно Р 50.2.077-2014, высокий.
Таблица 2
| Наименование характеристики | Значения характеристики |
| Диапазон измерений скорости потока комбинированным погружным датчиком, м/с | от минус 9,1 до минус 0,03 от плюс 0,03 до плюс 9,1 |
| Пределы допускаемой относительной погрешности измерений скорости потока комбинированным погружным датчиком, % | ±0,5/V (при скорости 0,03-0,25 м/с), где V - измеренное значение максимальной скорости, м/с ±2 (при скорости 0,25-9,1 м/с) |
| Диапазон измерений уровня ультразвуковым преобразователем комбинированного погружного датчика, мм | от 25 до 1520 |
| Пределы допускаемой относительной погрешности измерения уровня ультразвуковым преобразователем комбинированного погружного датчика, % | ±320/H (при уровне 25-640 мм), где H - измеренное значение уровня, мм ±0,5 (при глубине 640-1520 мм) |
| Диапазон измерений уровня гидростатическим преобразователем комбинированного погружного датчика, мм | от 0 до 3500 от 0 до 6000 В зависимости от исполнения датчика |
| Пределы допускаемой приведенной погрешности измерений уровня гидростатическим преобразователем комбинированного погружного датчика, % | ±0,1 |
| Диапазон показаний поверхностной скорости потока комбинированным бесконтактным датчиком (погрешность не нормирована), м/с | от 0,3 до 4,57 |
| Диапазон измерений уровня ультразвуковым преобразователем комбинированного бесконтактного датчика и бесконтактным ультразвуковым датчиком уровня потока жидкости, мм | от 25 до 3050 |
| Пределы допускаемой абсолютной погрешности измерений уровня ультразвуковым преобразователем комбинированного бесконтактного датчика и бесконтактным ультразвуковым датчиком уровня потока жидкости, мм | ±3,2 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема при безнапорном режиме течения в водоводе, % | ±jsr + sc где 5Г - относительная погрешность измерения уровня соответствующего преобразователя, 5С - относительная погрешность измерения скорости. В случае измерения уровня гидростатическим преобразователем *г = ГГнЙВ 1 г. , где уГ - приведенная погрешность измерения уровня гидростатическим преобразователем, НВ - верхний предел измерения гидростатического преобразователя в зависимости от исполнения, мм, H - текущее значение уровня, мм |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема при напорном режиме течения в водоводе, % | ± 5c, где 5c - относительная погрешность измерения скорости |
| Рабочая температура окружающей и измеряемой среды для датчиков и измерительного блока, оС | от минус 20 до плюс 60 |
| Рабочая температура для блока ввода-вывода Flowvision, оС | от минус 10 до плюс 50 |
| Габаритные размеры измерительного блока, мм, не более | 451; 222; 222 |
| Габаритные размеры блока ввода-вывода Flowvision, мм, не более | 280;190;128 |
| Габаритные размеры погружного комбинированного преобразователя, мм, не более | 172;31;21 |
| Габаритные размеры бесконтактного надводного комбинированного преобразователя, мм, не более | 269;52;62 |
| Габаритные размеры бесконтактного надводного ультразвукового преобразователя уровня, мм, не более | 269;52;62 |
| Масса измерительного блока (с батареей), кг, не более | 13,7 |
| Масса блока ввода-вывода Flowision, кг, не более | 2,3 |
| Номинальное напряжение питания измерительного блока, В: Батарейное питание Постоянный ток (внешнее) | 9 12 |
| Напряжение питания блока ввода-вывода Flowvision, В | от 85 до 264 |
| Средняя наработка на отказ, ч | 70000 |
| Срок службы, лет | 12 |
наносят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.
Таблица 3
| Наименование | Кол-во | Примечание |
| 1 Измерительный блок | 1 шт. | |
| 2 Комбинированный погружной датчик | 1 шт. | * |
| 3 Комбинированный бесконтактный датчик | 1 шт. | * |
| 4 Бесконтактный ультразвуковой преобразователь уровня | 1 шт. | * |
| 5 Блок ввода-вывода Flowvision | 1 шт. | ** |
| 6 Антенна | 1 шт. | Только для модели ADS Triton+ |
| 7 Комплект соединительных кабелей | 1 компл. | |
| 8 Комплект монтажных приспособлений | 1 компл. | |
| 9 Программный комплекс Profile | 1 экз. | *** |
| 10 Руководство по эксплуатации | 1 экз. | |
| 11 Методика поверки МП 2550-0273-2016 | 1 экз. | |
| * - модель датчика выбирается на этапе проектирования, ** - для использования в стационарном режиме, *** - для использования в автономном режиме. | ||
осуществляется по документу МП 2550-0273-2016 «Расходомеры ADS Triton, ADS Triton+. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 февраля 2016 г. Эталоны, применяемые при поверке:
Государственный рабочий эталон единицы скорости водного потока в диапазоне от 0,1 до 6,0 м/с, единицы длины в диапазоне от 0 до 6,0 м, единицы объема в диапазоне от 1,0 до 1500 м в области измерений объемного расхода жидкости в безнапорных трубопроводах 3.1.ZZB.0154.2015;
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98; -установка уровнемерная УРГ-6000, № в ФИФ 29565-05 Знак поверки наносится на свидетельство о поверке.
Методы измерений изложены в Разделе 1 и Приложении 1 «Руководства по эксплуатации» и в МИ 1759-87 Расход воды на реках и каналах. Методика выполнения измерений методом «скорость-площадь».
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 Техническая документация компании «ADS Environmental Services ».
