Преобразователи точки росы измерительные DMT143, 64786-16

Назначение

Преобразователи точки росы измерительные DMT143 предназначены для измерений температуры точки росы неагрессивных газов и электрически непроводящих жидкостей.

Описание

Принцип действия преобразователей - сорбционно-емкостной, основанный на поглощении содержащейся в газе влаги датчиком, выполненным по тонкопленочной технологии.

Преобразователи DMT143 являются автоматизированными приборами погружного типа и могут устанавливаться непосредственно в газовый поток или в специализированных пробоотборных системах.

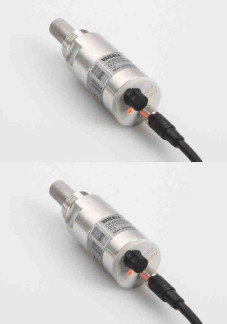

Конструктивно прибор объединяет электронный блок и датчик-зонд

Преобразователи базируются на емкостном полимерном сенсоре влажности типа DRYCAP 180D. Его равномерная пористая структура обеспечивает хорошую устойчивость к повреждающим воздействиям и долговременную стабильность эксплуатационных характеристик. С этой целью в преобразователе также реализованы функции автокалибровки, подогрева и очистки сенсора.

В датчик-зонд прибора дополнительно встроен датчик температуры, результаты измерений которого учитываются при расчете информации о температуре точки росы влаги.

Блок электроники преобразователя полностью управляется микропроцессором, оснащенным современным программным обеспечением и отображающим результаты измерений влажности газов в единицах температуры точки росы, оС, а также обеспечивающим проведение диагностики прибора.

Прибор имеет аналоговые выходы и оснащен интерфейсом RS485.

Преобразователь представляет информацию об измеряемой влажности газа на внешний компьютер или специализированный дисплей Nokeval (опция).

Программное обеспечение

Преобразователи точки росы измерительные DMT143 имеют встроенное программное обеспечение, разработанное изготовителем прибора для решения задач измерения температуры точки росы некоррозионных газов. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и просмотра результатов измерений, а также сохраненных в постоянном запоминающем устройстве данных преобразователя, изменения настроечных и передачи данных.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится типографическим способом на титульный лист формуляра прибора и на корпус преобразователя в виде наклейки.

Комплектность

Комплект поставки газоанализатора приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1941-2016 «Преобразователи точки росы измерительные DMT143. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.04.2016 г.

Основные средства поверки:

- комплекс гигрометрической аппаратуры, входящий в состав Государственного вторичного эталона единиц влажности ГВЭТ151-1-10, диапазон воспроизведения точки росы от минус 80 до плюс 80 оС, абсолютная погрешность ± 0,2 оС.

Знак поверки наносится на прибор, как указано на рис. 2.

Сведения о методах измерений

Методики измерений приведены в документе «Преобразователи точки росы измерительные DMT143. Формуляр».

Нормативные документы

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

3    Техническая документация фирмы «Vaisala Oyj».
