| Номер в госреестре | 64787-16 |
| Наименование СИ | Системы дистанционного контроля температуры |
| Обозначение типа СИ | АСКТ-У |
| Изготовитель | ООО "АйТи-Сервис", г.Воронеж |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы дистанционного контроля температуры АСКТ-У (далее - система) предназначены для измерения температуры от минус 30 до плюс 70 °С при хранении растительного сырья в складах силосного типа.
Принцип действия системы основан на изменении электрического сопротивления чувствительных элементов (далее - ЧЭ), расположенных в термоподвеске, при изменении температуры окружающей среды, последующем преобразовании значения сопротивления в цифровой сигнал вторичного преобразователя и его отображении на мониторе ПЭВМ в виде соответствующих значений температуры.

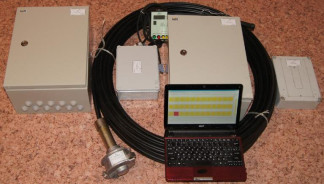

Состав системы: термоподвеска ТП- А, ТП- Ц класса допуска - С по ГОСТ 6651-2009 (далее ТП) (№ ГРСИ 63964- 16) в количестве от 1 до 360 штук;
- блока коммутации БК (далее БК) с количеством подключаемых ТП до 12 шт;
- блока измерения температуры БИТ (далее - БИТ) с возможностью подключения до 30 шт;
- блок измерения температуры переносной ПИТ (далее - ПИТ) с возможностью подключения одной ТП;
- адаптер преобразования RS232 или USB в RS485 (далее - АД);
- блок питания всей системы БП (далее БП);
- персональный компьютер с ПО.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СКТ |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | B9A878C7DB34AC9E44C14697490DE43F |
| Другие идентификационные данные |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Конструкция системы обеспечивают полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Имеет механическую защиту и отсутствует программно- аппаратный интерфейс связи.
Уровень защиты ПО и измерительной информации: высокий, согласно Р 50.2.077- 2014.
Таблица 2
| Наименование характеристик | Значение |
| Диапазон измерений температуры, °С | От минус 30 до плюс 70 |
| Пределы допускаемой абсолютной погрешности измерения | ±3 |
| температуры, °С, не более | |
| Дискретность отсчета измерительных каналов системы, °С | 0,1 |
| Потребляемая мощность, В • А, не более | 200 |
| Напряжение питающей сети, В | 187 - 242 |
| частота, Гц | 49 - 51 |
| Г абаритные размеры, мм, не более - БК | 405x320x230 |
| - БИТ | 405x320x230 |
| - ПИТ | 150x85x50 |
| - БП | 240x190x100 |
| - АД | 180x150x90 |
| - ТП | 0150 мм; длина до 30 м |
| Масса, кг, не более - БК | 9 |
| - БИТ | 9 |
| - ПИТ | 0,5 |
| - БП | 2,0 |
| - ТП | 20 |
| - АД | 1,2 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет | 10 |
| Термоподвески ТП; | |
| - группа взрывозащищенности: - степень защиты оболочки | III IP54 |
| Условия эксплуатации системы, °С Относительная влажность, не более | от плюс 5 до плюс 40 95 % |
наносится на маркировочную табличку передней панели блоков системы методом металлофото, на титульные листы эксплуатационных документов типографским способом.
Таблица 3
| Обозначение | Наименование | Кол- во | Примечание |
| АСКТ.405512.001 | Система контроля температуры автоматизированная АСКТ-У | 1 шт | |
| АСКТ.405512.041 | Блок коммутации | 1 шт | Количество определяется договором |
| АСКТ.405512.031 | Блок измерения температуры | 1 шт | Количество определяется договором |
| АСКТ.405512.071 | Блок измерения температуры переносной | 1 шт | Количество определяется договором |
| АСКТ.405512.021 | Блок питания системы | 1 шт | |
| АСКТ.405512.011 | Адаптер преобразования в RS485 | 1 шт | Количество определяется договором |
| АСКТ.405512.051 | Термоподвеска ТП- 032- А | 1 шт | По требованию заказчика |
| АСКТ.405512.061 | Термоподвеска ТП- 032- Ц | 1 шт | По требованию заказчика |
| АСКТ.405512.062 | Кабель связи с ТП-032- А | 1 шт | По требованию заказчика |
| АСКТ.405512.063 | Переходник для поверки ПИТ | 1 шт | |
| Элемент питания АА | 4 шт | ||
| АСКТ.405512.001 МП | «Методика поверки» | 1 экз | |
| АСКТ.405512.001 РЭ | Руководство по эксплуатации | 1 экз | |
| АСКТ.405512.001 | ПО Программное обеспечение | 1 шт | На электронном носителе |
| АСКТ.405512.001 ПС | Паспорт | 1 экз | |
| АСКТ.405512.011 ПС | Паспорт АД | 1 экз | |
| АСКТ.405512.021 ПС | Паспорт БП | 1 экз | |
| АСКТ.405512.031 ПС | Паспорт БИТ | 1 экз | |
| АСКТ.405512.041 ПС | Паспорт БК | 1 экз | |
| АСКТ.405512.051 ПС | Паспорт ТП-032- А | 1 экз | По требованию заказчика |
| АСКТ.405512.061 ПС | Паспорт ТП-032-Ц | 1 экз | По требованию заказчика |
| АСКТ.405512.071 ПС | Паспорт ПИТ | 1 экз |
осуществляется в соответствии с документом АСКТ.405512.001 МП «Система дистанционного контроля температуры АСКТ-У. Методика поверки», утвержденным ФБУ «Воронежский ЦСМ» в сентябре 2015 года.
Перечень основных средств поверки (эталонов): магазин сопротивления измерительный МСР-60М, от 0,01 до 11111,1 Ом, разряд 3;
Многоканальный прецизионный измеритель/регулятор температуры МИТ8.5;
Термометр сопротивления ТСПТ-300-065 к.д. А.
Положительные результаты первичной и периодической поверки системы удостоверяются знаком поверки и (или) свидетельством о поверке, и (или) записью в паспорте (формуляре) СИ, заверяемой подписью поверителя и знаком поверки в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815.
Метод измерений температуры изложен в руководстве по эксплуатации АСКТ.405512.001 РЭ «Система дистанционного контроля температуры АСКТ-У».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи из платины, меди и никеля. Общие технические требования и методы испытаний»;
ТУ 4211-002-83627771-2015 «Система дистанционного контроля температуры АСКТ-У».
