Системы видеофиксации нарушений правил дорожного движения Автопатруль Полоса, 64788-16

Назначение

Системы видеофиксации нарушений правил дорожного движения «Автопатруль Полоса» (далее - системы) предназначены для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат системы.

Описание

Принцип действия систем основан на автоматической синхронизации шкалы времени системы с национальной шкалой времени Российской Федерации UTC(SU), приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав системы и записи текущего момента времени (интервала времени) в сохраняемые фото-видеокадры.

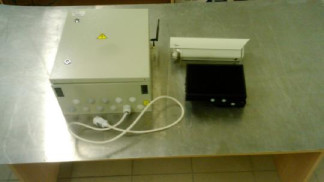

Функционально системы состоят из управляющих контроллеров STS-528, приемников ГЛОНАСС/GPS, специального программного обеспечения (СПО) «Автопатруль Полоса» RU.СТАЕ.50526-01, IP-видеокамер SDP-857А и ИК-прожекторов STS-10235. Система с помощью видеокамеры SDP - 857A обеспечивает обнаружение факта движения транспортных средств (ТС) по полосе для маршрутных транспортных средств или остановки на указанной полосе путем фиксации нарушений.

Система обеспечивает фиксацию времени и изображения ТС при нахождении их в зоне контроля, определение координат системы, распознавание государственных регистрационных знаков (ГРЗ) ТС, находящихся в зоне видимости системы, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и передачу фотоматериалов для последующей обработки на удаленный сервер обработки нарушений правил дорожного движения.

Система устанавливается навстречу потоку движения, таким образом, чтобы в кадре была видна область полосы движения маршрутных транспортных средств шириной до 8 метров и зона распознавания автомобильных номеров транспортных средств, протяженность которой составляет от 20 до 80 метров в длину. ИК-прожектор устанавливается навстречу движению, но не далее 40 метров от начала зоны распознавания.

Программное обеспечение

Метрологически значимая часть ПО обеспечивает определение координат системы и текущего времени, а также расчета интервалов времени.

В функции, выполняемые встроенным в систему специальным программным обеспечением (СПО), входят:

а)    предварительная настройка модулей фотофиксации перед работой;

б)    извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ±1 с/сутки при отсутствии сигналов от опорного источника;

в)    правильное (достоверное) распознавание ГРЗ ТС.

г) первичная обработка полученного фотоматериала со следующими характеристиками:

- формат обрабатываемого файла изображения- TIF, BMP или JPG с компрессией без потерь, размер кадра640*480, , 1024x768. 1280x720, 1280х1024, 1600х1024, 1920х1080, 2048х1080, 3072х1620, 3440х1440, 3840х2160 или др.;

Идентификационные данные метрологически значимой части СПО системы приведены в таблице 1.

Таблица 1

Защита ПО от изменения метрологически значимой его части реализована путем установки электронного ключа.

Уровень защиты специального ПО (СПО) системы и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус управляющего контроллера STS-528 системы с помощью этикетки, выполненной типографским способом.

Комплектность

Комплект поставки системы приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу СТАЕ.424252.024МП «Системы видеофиксации нарушений правил дорожного движения «Автопатруль Полоса». Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 26 февраля 2016 г.

Основные средства поверки:

-    модуль коррекции времени МКВ-02Ц (рег. № 44097-10);

-    аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-CSM-DR (рег. № 52614-13);

-    осциллограф цифровой АКИП-4115/1A (рег. № 51561-12);

Допускается применение других средств измерений, обеспечивающих проведение измерений метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

Системы видеофиксации нарушений правил дорожного движения «Автопатруль Полоса». Руководство по эксплуатации. СТАЕ.424252.024 РЭ.

Нормативные документы

1    ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты.

2    Системы видеофиксации нарушений правил дорожного движения «Автопатруль Полоса». Технические условия СТАЕ.424252.024 ТУ
