| Номер в госреестре | 64789-16 |
| Наименование СИ | Комплексы программно-аппаратные |
| Обозначение типа СИ | МАТРИКС: Энергоресурсы |
| Изготовитель | ООО "Матрикс АйТи", г.Уфа |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |

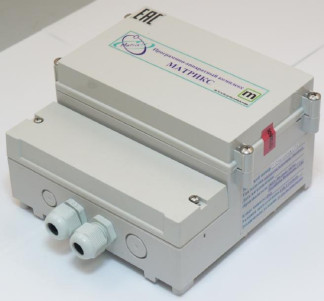

Комплексы программно-аппаратные «МАТРИКС: Энергоресурсы» (далее - ПАК) предназначены для измерения силы постоянного тока с последующем преобразованием измеренных величин в поименнованые значения расхода тепла, электрической энергии, воды, природного и попутного газа.
Комплексы применяются в системах автоматизированной передачи измеренных показаний с узлов учёта энергоносителей.
ПАК представляет собой комплекс программно-аппаратных средств и имеет трехуровневую структуру. Верхний и средний уровень ПАК - это взаимосвязанный комплекс серверных программных средств, в том числе - сервера опроса, хранения, Web-сервера, сервера телеметрии, сервера баз данных и т.д. Нижний уровень обеспечивает работу с приборами учета энергоресурсов, с датчиками телеметрии, с каналами передачи данных.
Состав используемых программных средств и оборудования, количество каналов, средств передачи данных, географическое распределение компонентов системы определяется проектом.
Верхний уровень. Клиентские приложения, обеспечивающие непосредственный доступ пользователей к возможностям ПАК, представлены в виде Web-клиентов. ПАК обеспечен средством разграничения доступа. В зависимости от уровня доступа к системе, пользователь может работать с той или иной группой объектов, функционалом и т.д.
Средний уровень. Приложения (сервера), обеспечивающие сбор данных, хранение, обработку событий телеметрии. На этом уровне также находятся программные средства, работающие с верхним уровнем ПАК, обеспечивающие взаимодействие с другими программными комплексами.
Нижний уровень. Оборудование (контроллеры телеметрии) и программное обеспечение, необходимое для организации доступа к первичным датчикам: приборам учета и датчикам телеметрии. В зависимости от поставленной проектом задачи, нижний уровень отвечает на запросы, поступающие от среднего уровня ПАК. Также в случаях необходимости, таких как получение информации с датчиков пожара, вскрытие, затопление, воздействие на прибор учета ХВС, ГВС магнитом, и так далее, нижний уровень инициирует начало обмена данными с верхним уровнем.
В качестве первичных датчиков для ПАК могут использоваться: счётчики активной и реактивной электроэнергии; теплосчетчики; комплексы измерительные; приборы вторичных теплоэнергоконтроллеров; измерительные комплексы расхода и объема газа; электронные корректоры объема газа; счетчики расхода и количества жидкости (холодной и горячей воды), имеющие один из видов цифрового интерфейса:
- RS485,
- RS232,
- CAN,
- M-BUS
и/или датчики, имеющие на выходе:
- промышленный сигнал 4-20 мА.
Программное обеспечение обеспечивает сбор данных с приборов учета и других первичных датчиков и предоставляет доступ пользователей и смежных систем к возможностям ПАК.
Идентификационные данные ПО программно-аппаратного комплекса «Матрикс: Энергоресурсы» представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО комплекса программно-аппаратного «МАТРИКС: Энергоресурсы»
| Наименование ПО | Программный комплекс «Матрикс: энергоресурсы» |
| Номер версии ПО | 3.0.0 |
| Цифровой индефикатор ПО | - |
Уровень защиты ПО соответствует уровню «Высокий» по Р 50.2.077-2014.
| Таблица 2 - Основные метрологические и технические характе | ристики ПАК |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений входных токовых сигналов, мА | 4 - 20 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±1,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока в рабочих условиях применения, % | ±1,0 |
| Г абаритные размеры (длина х ширина х высота), мм, не более: | 167x162x93 |
| Масса, кг, не более | 2,5 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20±5 от 30 до 80 от 84 до 106 |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °С; -относительная влажность воздуха, %; не более -атмосферное давление, кПа | от минус 10 до плюс 50 80 при 25 °С от 84 до 106,7 |
В комплект поставки ПАК входит:
Программно-аппаратный комплекс «Матрикс: Энергоресурсы» - 1 шт.
Компакт-диск с программным обеспечением МЛРТ.425190.001.М, версия 2.6.0 - 1 шт.
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.
Методика поверки - 1 шт.
наносится на титульный лист документа «ПРОГРАММНО-АППРАТНЫЙ КОМПЛЕКС «МАТРИКС: Энергоресурсы» Паспорт, МЛРТ.425190.001ПС» типографским способом.
осуществляется в соответствии с документом МП 64789-16 «Комплексы программноаппаратные «МАТРИКС: Энергоресурсы». Методика поверки», утвержденным ФБУ «Уралтест» в ноябре 2015 г.
Основное поверочное оборудование: калибратор универсальный Fluke 9100, рег. номер № 25985-09.
Знак поверки на носится на свидетельство о поверке комплекса.
1 ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне •10-30 А».
2 Комплекс программно-аппаратный «МАТРИКС: Энергоресурсы» ТУ 4251-00192801363-2014 (МЛРТ.425190.001ТУ) Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
