| Номер в госреестре | 64790-16 |
| Наименование СИ | Счетчики жидкости камерные лопастные |
| Обозначение типа СИ | Smith Meter |
| Изготовитель | "FMC Technologies Measurement Solutions Inc.", США; Фирма "Smith Meter GmbH and F.A. Sening GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости камерные лопастные Smith Meter предназначены для измерений объема жидкостей.
Принцип работы счетчиков жидкости камерных лопастных Smith Meter основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счетчик.

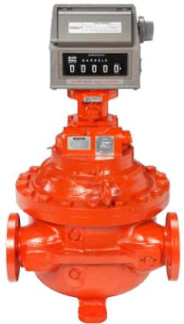

Конструктивно счетчики жидкости камерные лопастные Smith Meter состоят из первичного преобразователя расхода, механического отсчетного устройства или преобразователя импульсов. Ротор состоит из четырех лопастей, которые образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которого ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительной камеры. Вращение ротора передается через редуктор на механическое отсчетное устройство или посредством преобразователя импульсов преобразуется в электрический импульсный сигнал.
В зависимости от номинального диаметра, диапазона объемного расхода счетчики жидкости камерные лопастные Smith Meter выпускаются в 20 исполнениях: С2, Е3, F4, G6, H8, JA10, JB10, K12, M16, SF-60-DI, ST-40-DI, ST-75-DI, ST-75-SS, ST-160-DI, T-11, T-20, T-40, PRIME 4, GMVZ 1004 и GMVT 805. В зависимости от конструкции первичного преобразователя расхода счетчики жидкости камерные лопастные Smith Meter бывают двух типов: прямоточные (тип S) и угловые (тип А). В зависимости от максимального давления измеряемой среды счетчики жидкости камерные лопастные Smith Meter могут выпускаться следующих моделей: А1, А3, S1, S3, S5, S6, S7 и S8.
приведены в таблицах 1-11.
Таблица 1 - Метрологические и технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений С2 и Е3
| Наименование характеристики | Значение характеристики | |||||
| C2 | Е3 | |||||
| Номинальный диаметр | DN 50 | DN 80 | ||||
| Измеряемая среда | Нефть; нефтепродукты | |||||
| Наибольший объемный расход, м /ч | 28,5 | 96 | ||||
| Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПас - 1 мПас - 5 мПас - 20 мПас - 100 мПас | 5,70 3,42 1,38 0,36 0,06 | 3,90 2,28 0,9 0,24 0,045 | 3,00 1,80 0,66 0,18 0,036 | 18,18 11,40 4,50 1,14 0,24 | 11,4 7,92 3,42 0,90 0,18 | 9,00 5,70 2,28 0,60 0,12 |
| - 400 мПас | 0,018 | 0,012 | 0,0102 | 0,06 | 0,048 | 0,03 |
| Пределы допускаемой относительной погрешности счетчика при измерении объема, % | ±0,15 | ±0,25 | ±0,5 | ±0,15 | ±0,25 | ±0,5 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 400 | |||||
| Наибольшее рабочее давление измеряемой среды, кПа | 1034 (модель S1); 1965 (модель S3); 2068 (модель S5); 5102 (модель S6); 10204*(модель S7) | 1034 (модель A1); * 1965 (модель A3); 1034 (модель S1); 1965 (модель S3); 2068 (модель S5); 5102 (модель S6); 10204 (модель S7); 15306 (модель S8) | ||||
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | |||||
| Г абаритные размеры, мм, не более | 356x639x340 (модель S1); 356x711x340 (модель S3); 371x711x340 (модель S5); 457x772x375 (модель S6); 476x787x385 (модель S7) | 470x779x470 (модель A1); 470x811x470 (модель A3); 470x779x451 (модель S1); 470x811x451 (модель S3); 495x811x451 (модель S5); 584x874x475 (модель S6); 592x894x492 (модель S7); 691x894x711 (модель S8) | ||||
| Масса, кг, не более | 43 (модель S1); 50 (модель S3); 52 (модель S5); 77 (модель S6); 116 (модель S7) | 120 (модель A1); 122 (модель A3); 120 (модель S1); 122 (модель S3); 129 (модель S5); 197 (модель S6); 299 (модель S7); 573 (модель S8) | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +65 от 5 до 95, без конденсации влаги от 84 до 106,7 | |||||
| Средний срок службы, лет, не менее | 15 | |||||
| * При температуре измеряемой среды 38 °С. | ||||||
| Наименование характеристики | Значение характеристики | |||||
| F4 | G6 | |||||
| Номинальный диаметр | DN 100 | DN 150 | ||||
| Измеряемая среда | Нефть; нефтепродукты | |||||
| Наибольший объемный расход, м /ч | 135 | 225 | ||||
| Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПас - 1 мПас - 5 мПас - 20 мПас - 100 мПас - 400 мПас | 22,50 13,62 5,70 1,38 0,285 0,0684 | 17,04 10,20 4,08 0,90 0,228 0,057 | 11,4 6,84 2,70 0,66 0,135 0,0342 | 36,36 22,68 9,12 1,80 0,318 0,159 | 27,30 17,04 6,84 1,38 0,228 0,114 | 18,18 11,40 4,56 0,90 0,159 0,0798 |
| Пределы допускаемой относительной погрешности счетчика при измерении объема, % | ±0,15 | ±0,25 | ±0,5 | ±0,15 | ±0,25 | ±0,5 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 400 | |||||
| Наибольшее рабочее давление измеряемой среды, кПа | 1034 (модель S1); 1965 (модель S3); 2068 (модель S5); 5102 (модель S6); 10204*(модель S7); 15306*(модель S8) | 1965 (модель S3); 2068 (модель S5); 5102 (модель S6); 10204 (модель S7); 15307 (модель S8) | ||||
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | |||||
| Г абаритные размеры, мм, не более | 508x833x508 (модель S1); 508x866x508 (модель S3); 536x866x536 (модель S5); 632x889x632 (модель S6); 676x945x676 (модель S7); 726x1181x726 (модель S8) | 584x925x584 (модель S3); 610x925x610 (модель S5); 734x991x734 (модель S6); 785x1024x785 (модель S7); 914x1245x914 (модель S8) | ||||
| Масса, кг, не более | 134 (модель S1); 136 (модель S3); 154 (модель S5); 245 (модель S6); 376 (модель S7); 942 (модель S8) | 197 (модель S3); 220 (модель S5); 433 (модель S6); 592 (модель S7); 1273 (модель S8) | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +65 от 5 до 95, без конденсации влаги от 84 до 106,7 | |||||
| Средний срок службы, лет, не менее | 15 | |||||
| * При температуре измеряемой среды 38 °С. | ||||||
Таблица 3 - Метрологические и технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений H8 и JA10
| Наименование характеристики | Значение характеристики | |||||
| H8 | JA10 | |||||
| Номинальный диаметр | DN 200 | DN 250 | ||||
| Измеряемая среда | Нефть; нефтепродукты | |||||
| Наибольший объемный расход, м /ч | 365 | 550 | ||||
| Наименьший объемный расход в | ||||||
| зависимости от динамической | ||||||
| вязкости измеряемой среды, м3/ч: - 1 мПас | 41 | 31 | 20 | 56 | 41 | 28 |
| - 5 мПас | 16 | 12 | 8,0 | 22 | 17 | 11 |
| - 20 мПас | 4,5 | 3,4 | 2,0 | 6,0 | 4,5 | 3,0 |
| - 100 мПас | 0,9 | 0,7 | 0,5 | 1,4 | 1,1 | 0,7 |
| - 200 мПас | 0,7 | 0,5 | 0,4 | |||
| - 400 мПас | 0,20 | 0,20 | 0,10 | |||
| Пределы допускаемой относительной погрешности, % | ±0,15 | ±0,25 | ±0,5 | ±0,15 | ±0,25 | ±0,5 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 400 | 200 | ||||
| Наибольшее рабочее давление измеряемой среды, кПа | 1034 (модель S1); 1965 (модель S3); 2068 (модель S5); 5102 (модель S6); 10204*(модель S7); 15306*(модель S8) | % 1765 (модель S3); 2068 (модель S5); 5102 (модель S6); 10204 (модель S7); 15306 (модель S8); | ||||
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | |||||
| Г абаритные размеры, мм, не более | 711x988x711 (модель S1); 711x1023x711 | 838x1270x838 (модель S3); 859x1270x859 | ||||
| (модель S3); 732x1023x732 | (модель S5); 1041x1290x1041 | |||||
| (модель S5); 851x1094x851 | (модель S6); 1125x1331x1125 | |||||
| (модель S6); 909x1132x909 | (модель S7); 1590x1638x1590 | |||||
| (модель S7); 1023x1343x1023 | (модель S8) | |||||
| (модель S8) | ||||||
| Наименование характеристики | Значение характеристики | |
| H8 | JA10 | |
| Масса, кг, не более | 855 (модель S1); 860 (модель S3); 875 (модель S5); 1450 (модель S6); 1790 (модель S7); 2059 (модель S8) | 941 (модель S3); 1,002 (модель S5); 1,173 (модель S6); 1,799 (модель S7); 4337 (модель S8) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +58 от 5 до 95, без конденсации влаги от 84 до 106,7 | |
| Средний срок службы, лет, не менее | 15 | |
| * При температуре измеряемой среды 38 °С. | ||
Таблица 4 - Метрологические и технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений JB10 и K12
| Наименование характеристики | Значение характеристики | |||||
| JB10 | K12 | |||||
| Номинальный диаметр | DN 250 | DN 300 | ||||
| Измеряемая среда | Нефть; нефтепродукты | |||||
| Наибольший объемный расход, м /ч | 740 | 1140 | ||||
| Наименьший объемный расход в | ||||||
| зависимости от динамической | ||||||
| вязкости измеряемой среды, м3/ч: - 1 мПас | 74 | 52 | 35 | 103 | 80 | 52 |
| - 5 мПас | 29 | 21 | 14 | 41 | 32 | 21 |
| - 20 мПас | 7,0 | 5,5 | 3,6 | 10 | 8,0 | 5,0 |
| - 100 мПас | 2,0 | 1,5 | 1,0 | 2,5 | 1,9 | 1,3 |
| - 200 мПас | 0,9 | 0,7 | 0,5 | 1,3 | 0,9 | 0,6 |
| Пределы допускаемой относительной погрешности, % | ±0,15 | ±0,25 | ±0,5 | ±0,15 | ±0,25 | ±0,5 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 200 | |||||
| Наибольшее рабочее давление измеряемой среды, кПа | 1965 (модель S3); 2068 (модель S5); 5102 (модель S6); 10204*(модель S7); 15306*(модель S8) | 1896 (модель S3); 2068 (модель S5); * 4964 (модель S6); 9929 (модель S7) | ||||
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | |||||
| Наименование характеристики | Значение характеристики | |
| JB10 | K12 | |
| Г абаритные размеры, мм, не более | 838x1270x838 (модель S3); 859x1270x859 (модель S5); 1041x1290x1041 (модель S6); 1125x1331x1125 (модель S7); 1590x1638x1590 (модель S8) | 965x1531x965 (модель S3); 986x1531x986 (модель S5); 1176x1595x1176 (модель S6); 1240x1691x1240 (модель S7) |
| Масса, кг, не более | 952 (модель S3); 1014 (модель S5); 1184 (модель S6); 1811 (модель S7); 4353 (модель S8) | 1372 (модель S3); 1588 (модель S5); 2191 (модель S6); 4828 (модель S7) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +52 от 5 до 95, без конденсации влаги от 84 до 106,7 | |
| Средний срок службы, лет, не менее | 15 | |
| * При температуре измеряемой среды 38 °С. | ||
Таблица 5 - Метрологические и технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения M16
| Наименование характеристики | Значение характеристики | ||
| Номинальный диаметр | DN 400 | ||
| Измеряемая среда | Нефть; | нефтепродукты | |
| Наибольший объемный расход, м /ч | 2000 | ||
| Наименьший объемный расход в зависимости от динамической | |||
| вязкости измеряемой среды, м3/ч: - 1 мПас | 222 | 167 | 111 |
| - 5 мПас | 89 | 67 | 45 |
| - 20 мПас | 22 | 17 | 11 |
| - 100 мПас | 6 | 4 | 3 |
| - 200 мПас | 2,9 | 2,2 | 1,6 |
| Пределы допускаемой относительной погрешности, % | ±0,15 | ±0,25 | ±0,5 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 200 | ||
| Наибольшее рабочее давление измеряемой среды, кПа | 1965 (модель S3); 2068 (модель S5); 5102 (модель S6); | ||
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | ||
| Г абаритные размеры, мм, не более | 1168x1823x1168 (модель S3); 1168x1823x1168 (модель S5); 1194x1823x1194 (модель S6) | ||
| Наименование характеристики | Значение характеристики |
| Масса, кг, не более | 2927 (модель S3); 3330 (модель S5); 4320 (модель S6) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +46 от 5 до 95, без конденсации влаги от 84 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
| * При температуре измеряемой среды 38 °С. | |
Таблица 6 - Метрологические и технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений SF-60-DI и ST-40-DI
| Наименование характеристики | Значение характеристики | |||||
| SF-60-DI | ST-40-DI | |||||
| Номинальный диаметр | DN 100 | DN 50 | ||||
| Измеряемая среда | Нефть; нефтепродукты | |||||
| Наибольший объемный расход, м /ч | 135 | 19,2 | ||||
| Наименьший объемный расход в | ||||||
| зависимости от динамической вязкости | ||||||
| измеряемой среды, м3/ч: | ||||||
| - 0,5 мПас | 22,50 | 17,10 | 11,40 | 3,39 | 2,25 | 1,71 |
| - 1 мПас | 13,62 | 10,2 | 6,84 | 2,25 | 1,71 | 1,14 |
| - 5 мПас | 5,70 | 4,08 | 2,70 | 0,90 | 0,66 | 0,45 |
| - 20 мПас | 1,38 | 0,90 | 0,66 | 0,228 | 0,174 | 0,114 |
| - 100 мПас | 0,285 | 0,228 | 0,135 | 0,045 | 0,036 | 0,024 |
| - 400 мПас | 0,0684 | 0,057 | 0,0342 | 0,0114 | 0,009 | 0,006 |
| Пределы допускаемой относительной погрешности, % | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±0,25 | ±0,5 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 400 | |||||
| Наибольшее рабочее давление измеряемой среды, кПа | 1600 | |||||
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | |||||
| Г абаритные размеры, мм, не более | 500x782x500 | 315x612x315 | ||||
| Масса, кг, не более | 109 | 29 | ||||
| Условия эксплуатации: | ||||||
| - температура окружающей среды, °С | от -29 до +65 | |||||
| - относительная влажность, % | от 5 до 95, без конденсации влаги | |||||
| - атмосферное давление, кПа | от 84 до 106,7 | |||||
| Средний срок службы, лет, не менее | 15 | |||||
| Наименование характеристики | Значение ха | рактеристики | ||||
| ST-75-DI | ST-75-SS | |||||
| Номинальный диаметр | DN 65 | DN 65 | ||||
| Измеряемая среда | Нефть; нефтепродукты | |||||
| Наибольший объемный расход, м /ч | 45 | 72 | ||||
| Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПас - 1 мПас - 5 мПас - 20 мПас - 100 мПас - 400 мПас | 9,00 5,70 2,28 0,57 0,114 0,027 | 6,78 4,08 1,80 0,456 0,09 0,0228 | 4,5 2,70 1,14 0,27 0,054 0,0132 | 9,00 5,70 2,28 0,57 0,114 0,027 | 6,78 4,08 1,80 0,456 0,09 0,0228 | 4,50 2,70 1,14 0,27 0,054 0,0132 |
| Пределы допускаемой относительной погрешности, % | ±0,15 | ±0,15 | ±0,25 | ±0,15 | ±0,15 | ±0,25 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 400 | |||||
| Наибольшее рабочее давление измеряемой среды, кПа | 1600 | |||||
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | |||||
| Г абаритные размеры, мм, не более | 400x626x400 | 400x658x400 | ||||
| Масса, кг, не более | 38 | 34 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +65 от 5 до 95, без конденсации влаги от 84 до 106,7 | от -40 до +65 от 5 до 95, без конденсации влаги от 84 до 106,7 | ||||
| Средний срок службы, лет, не менее | [5 | |||||
Таблица 8 - Метрологические и технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений ST-160-DI и T-11
| Наименование характеристики | Значение характеристики | |||||
| ST-160-DI | T-11 | |||||
| Номинальный диаметр | DN 80 | DN 50 | ||||
| Измеряемая среда | Нефть; нефтепродукты | |||||
| Наибольший объемный расход, м /ч | 72 | 18 | ||||
| Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПас - 1 мПас - 5 мПас - 20 мПас - 100 мПас - 400 мПас | 11,40 6,78 2,70 0,678 0,138 0,0342 | 9,00 4,98 2,04 0,498 0,102 0,0252 | 5,70 3,42 1,38 0,342 0,066 0,018 | 6,78 4,50 1,80 0,456 0,09 0,0228 | 4,5 3,42 1,32 0,342 0,066 0,018 | 3,42 2,28 0,90 0,228 0,048 0,0114 |
| Наименование характеристики | Значение характеристики | |
| ST-160-DI | T-11 | |
| Пределы допускаемой относительной погрешности, % | ±0,15 ±0,25 ±0,5 | ±0,15 ±0,15 ±0,25 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 400 | |
| Наибольшее рабочее давление измеряемой среды, кПа | 1965 | 1034 |
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | |
| Г абаритные размеры, мм, не более | 400x659x353 | 284x612x401 |
| Масса, кг, не более | 56 | 26 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +65 от 5 до 95, без конденсации влаги от 84 до 106,7 | |
| Средний срок службы, лет, не менее | 15 | |
Таблица 9 - Метрологические и технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений T-20 и Т-40
| Наименование характеристики | Значение характеристики | |||||
| T-20 | T-40 | |||||
| Номинальный диаметр | DN 80 | DN 100 | ||||
| Измеряемая среда | Нефть; нефтепродукты | |||||
| Наибольший объемный расход, м /ч | 45 | 90 | ||||
| Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПас - 1 мПас - 5 мПас - 20 мПас - 100 мПас - 400 мПас | 9,00 5,70 2,28 0,57 0,114 0,027 | 6,78 4,08 1,80 0,456 0,09 0,0228 | 4,50 2,70 1,14 0,27 0,054 0,0132 | 18,18 11,40 4,50 1,14 0,24 0,06 | 11,4 7,92 3,42 0,90 0,18 0,048 | 9,00 5,70 2,28 0,60 0,12 0,03 |
| Пределы допускаемой относительной погрешности, % | ±0,15 | ±0,25 | ±0,5 | ±0,15 | ±0,15 | ±0,25 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 400 | |||||
| Наибольшее рабочее давление измеряемой среды, кПа | 1034 | 517 | ||||
| Диапазон температуры измеряемой среды, °С | от -29 до +70 | |||||
| Г абаритные размеры, мм, не более | 330x640x513 | 384x472x384 | ||||
| Масса, кг, не более | 38 | 50 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +65 от 5 до 95, без конденсации влаги от 84 до 106,7 | |||||
| Средний срок службы, лет, не менее | 15 | |||||
| Наименование характеристики | Значение характеристики |
| Номинальный диаметр | DN 100 |
| Измеряемая среда | Нефтепродукты |
| Наибольший объемный расход номинальный, м /ч | 171 |
| Наибольший объемный расход расширенный, м /ч | 204 |
| Наименьший объемный расход, м /ч | 17,1 |
| Пределы допускаемой относительной погрешности, %: - в номинальном диапазоне расходов - в расширенном диапазоне расходов | ±0,15 ±0,25 |
| Перепад давления при максимальном расходе, кПа, не более | 25 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 100 |
| Наибольшее рабочее давление измеряемой среды, кПа | 2500 |
| Диапазон температуры измеряемой среды, °С | от -29 до +70 |
| Г абаритные размеры, мм, не более | 656x583x341 |
| Масса, кг, не более | 140 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +65 от 5 до 95, без конденсации влаги от 84 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
Таблица 11 - Метрологические и технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений GMVZ 1004 и GMVT 805
| Наименование характеристики | Значение характеристики | |
| GMVZ 1004 | GMVT 805 | |
| Номинальный диаметр | DN 100 | DN 80 |
| Измеряемая среда | Нефтеп] | ы кт у д о |
| Наибольший объемный расход, м /ч | 60 | 48 |
| Наименьший объемный расход, м /ч | 6 | 2,4 |
| Пределы допускаемой относительной погрешности, % | ±0,15 | ±0,15 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 20 | |
| Наибольшее рабочее давление измеряемой среды, кПа | 1000 | 1000 |
| Диапазон температуры измеряемой среды, °С | от -10 до +50 | |
| Г абаритные размеры, мм, не более | 650x565x530 | 590x552x400 |
| Масса, кг, не более | 88 | 76 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +65 от 5 до 95, без конденсации влаги от 84 до 106,7 | |
| Средний срок службы, лет, не менее | 15 | |
наносится на маркировочную таблицу, закрепленную на корпусе счетчика жидкости камерного лопастного Smith Meter, в виде наклейки и на титульный лист паспорта по центру типографским способом.
Комплектность счетчиков жидкости камерных лопастных Smith Meter представлена в таблице 12.
Таблица 12 - Комплектность счетчиков жидкости камерных лопастных Smith Meter
| Наименование | Количество | Примечание |
| Счетчик жидкости камерный лопастной Smith Meter | 1 шт. | Модель по заказу |
| Механическое или электронное счетное устройство | 1 шт. | По заказу |
| Преобразователь импульсов | 1 шт. | По заказу |
| Защитный фильтр | 1 шт. | По заказу |
| Механический клапан-отсекатель | 1 шт. | По заказу |
| Г идравлический клапан-отсекатель | 1 шт.. | По заказу |
| Воздух-газо-отделитель/Экстрактор газа | 1 шт. | По заказу |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. | По заказу |
осуществляется по документам МИ 3380-2012 «Государственная система обеспечения единства измерений. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», утвержденному ФГУП «ВНИИР» 10 сентября 2012 г. или ГОСТ 8.451-81 «Государственная система обеспечения единства измерений. Счетчики жидкости камерные. Методы и средства поверки».
Средства поверки:
- установка трубопоршневая поверочная или компакт-прувер в стационарном или мобильном исполнении 1-го или 2-го разряда по ГОСТ 8.142-2013 с диапазоном измерений объемного расхода, соответствующего диапазону измерений объемного расхода счетчиков жидкости камерных лопастных Smith Meter;
- поверочная установка для поверки методом измерений объема 1-го или 2-го разряда по ГОСТ 8.510-2002;
- поверочная установка для поверки методом измерений массы 1-го или 2-го разряда по ГОСТ 8.510-2002.
Знак поверки наносится на свидетельство о поверке счетчика жидкости камерного лопастного Smith Meter, а также на пломбы, установленные в соответствии с рисунком 17.
Методика (измерений) измерений приведена в руководстве по эксплуатации.
ГОСТ 8.142-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирм FMC Technologies Measurement Solutions Inc. и Smith Meter GmbH and F.A. Sening GmbH
| Зарегистрировано поверок | 66 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
