Государственный реестр средств измерений

Спектрофотометры Lambda 365, 64794-16

64794-16
Спектрофотометры Lambda 365 (далее по тексту - спектрофотометры) предназначены для измерения спектральных коэффициентов направленного пропускания (далее по тексту -СКНП) жидкостей и твердых образцов в диапазоне длин волн от 190 до 1100 нм.
Карточка СИ
Номер в госреестре 64794-16
Наименование СИ Спектрофотометры
Обозначение типа СИ Lambda 365
Изготовитель "PerkinElmer, Inc.", США
Год регистрации 2016
Срок свидетельства 26.08.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры Lambda 365 (далее по тексту - спектрофотометры) предназначены для измерения спектральных коэффициентов направленного пропускания (далее по тексту -СКНП) жидкостей и твердых образцов в диапазоне длин волн от 190 до 1100 нм.

Описание

Принцип действия спектрофотометров, относящихся к сканирующим двухлучевым приборам, основан на измерении отношения двух световых потоков, прошедших через канал сравнения и канал образца в кюветном отделении.

В спектрофотометрах спектральная ширина щели может изменяться: 0,5; 1,0; 2,0 и 4,0 нм. Оптическая система спектрофотометров базируется на монохроматоре с голографической вогнутой дифракционной решеткой, имеющей 1023 линий/мм в центре.

В качестве источников излучения в спектрофотометрах используются вольфрамовая лампа для измерений в видимой области спектра и дейтериевая лампа для УФ измерений.

В качестве фотоприемников в спектрофотометрах в каждом канале установлены фотодиодные детекторы. Спектрофотометры могут комплектоваться большим количеством дополнительных аксессуаров, включая кюветы различной длины и различного объема, термостати-руемые многокюветные держатели, держатели твердых образцов, интегрирующая сфера, мик-ролитровые кюветы, автодозатор.

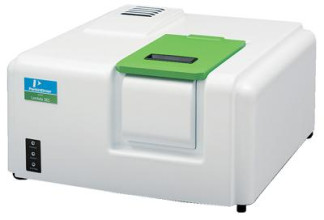

Конструктивно спектрофотометры выполнены в виде настольных приборов.

Программное обеспечение

Управление спектрофотометрами, прием и обработка данных осуществляются с помощью персонального компьютера (ПК) со специализированным автономным программным обеспечением.

Программное обеспечение разработано для конкретной измерительной задачи, осуществляет измерительные функции, функции расчета СКНП и определение оптической плотности.

Управление процессом измерения в спектрофотометрах осуществляется от внутреннего контроллера и внешнего IBM-совместимого компьютера с помощью специального программного обеспечения UV Express для Windows XP, Windows Vista и Windows 7.

Настройка спектрофотометров, оптимизация их параметров, управление их работой, обработка информации, печать результатов и их запоминание осуществляется посредством специальной программы. Во всех частях программы, в которых требуется какой-либо ввод, в память заложено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методам измерений.

Кроме того, предусмотрены некоторые специальные прикладные методы, собранные в папку Method: метод определения протеинов по Бредфорду, метод определения протеина по Лоури, метод определения концентрации и чистоты нуклеиновых кислот, метод определения концентрации протеинов и нуклеиновых кислот по Варбургу-Кристиана и по Кальба-Бернлора, количественный анализ белков с помощью ВСА, относительное измерение поглощения на фиксированной длине волны и сравнение со стандартом.

В качестве выходного интерфейса используется USB.

Идентификационные данные (признаки) ПО

Значение

Идентификационное наименование ПО

UV Express

Номер версии (идентификационный номер) ПО

4.0 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Параметры настройки безопасности доступны только пользователям с правами администратора. Права администрирования присваиваются пользователям с помощью соответствующих средств пакета UV Express.

Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню защиты в соответствии с Р 50.2.077-2014

Технические характеристики

Таблица 2

Наименование характеристики спектрофотометра

Значение характеристики

Спектральный диапазон, нм

от 190 до 1100

Точность установки длины волны, нм

±2,5

Спектральная ширина щели, нм

0,5; 1; 2; 4

Диапазон измерений спектрального коэффициента направленного пропускания (СКНП), %

От 2 до 92

Пределы допускаемой абсолютной погрешности измерения СКНП Т, %

±1

Воспроизводимость установки длины волны, нм

±0,3

Скорость сканирования, нм/мин

От 1 до 3000

Уровень рассеянного излучения (на длинне волны 220нм для NaJ), %, не более

0,1

Напряжение питания переменного тока, В

220±22

Частота питающей сети, Гц

50±1

Потребляемая мощность, В-А

250

Г абаритные размеры, мм, не более

495x500x270

Масса, кг, не более

20

Условия эксплуатации:

-    Температура окружающей среды, оС

-    Относительная влажность, %

От 15 до 30 От 20 до 80

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Таблица 3

Наименование

Количество, шт

Спектрофотометр Lambda 365

1

Программное обеспечение UV Express на диске

1

Комплект соединительных кабелей

1

Персональный компьютер*

1

Комплект инструментов для юстировки

1

Руководство по эксплуатации

1

Руководство пользователя по ПО

1

Методика поверки

1

* - по требованию заказчика

Поверка

осуществляется по документу МП 016.Д4-16 «ГСИ. Спектрофотометры Lambda 365. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 28 марта 2016 г.

Основные средства поверки:

Комплект светофильтров КНС-10.5 Основные метрологические характеристики:

Рабочий диапазон длин волн: от 260 до 2700 нм Рабочий диапазон СКНП: от 2 до 92 %

Пределы допускаемой абсолютной погрешности измерения СКНП:

±0,25% в диапазоне СКНП от 21 до 92 % (для светофильтров 1-4 в спектральном диапазоне от 400 до 850 нм);

±0,05% в диапазоне СКНП от 21 до 92 % (для светофильтров 1; 9; 10; 11; 12 в спектральном диапазоне от 260 до 2700 нм);

±0,15 % в диапазоне СКНП от 2 до 20 %.

Пределы допускаемой абсолютной погрешности измерения длин волн максимумов полос поглощения светофильтров ПС 7 ±0,5 нм; светофильтров НГГ ±0,15 нм.

Знак поверки наносится на корпус спектрофотометров Lambda 365.

Сведения о методах измерений

«Спектрофотометры Lambda 365. Руководство по эксплуатации», глава «Работа на приборе. Процедура».

Нормативные документы

ГОСТ 8.557-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм

Техническая документация фирмы PerkinElmer, Inc., США
