| Номер в госреестре | 64795-16 |
| Наименование СИ | Спектрометры диодноматричные |
| Обозначение типа СИ | Lambda 265 и Lambda 465 |
| Изготовитель | "PerkinElmer, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

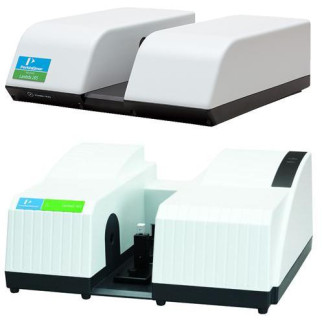

Спектрометры диодноматричные Lambda 265 и Lambda 465 (далее по тексту - спектрометры) предназначены для измерения спектрального коэффициента направленного пропускания (СКНП) жидких и твердых образцов в диапазоне длин волн от 190 до 1100 нм.
Принцип действия спектрометров основан на измерении количества света, прошедшего через исследуемый образец, относительно референсного объекта (которым может быть воздух). Концентрацию вычисляют умножением оптической плотности, измеренной при определенной длине волны, на коэффициент. Если коэффициент известен заранее, его можно ввести в метод. Если коэффициент неизвестен, можно измерить стандарт с известной концентрацией, а потом прибор рассчитает коэффициент. В качестве источника излучения используется ксеноновая лампа в Lambda 265 и дейтериевая и вольфрамовая лампы в Lambda 465.
Конструктивно спектрометры выполнены в моноблочном настольном стационарном исполнении. На задней панели приборов расположены входной разъем для сетевого электропитания и соединение для кабеля USB.
Управление приборами осуществляется с помощью персонального компьютера, который подключен к прибору через разъем USB. Результаты измерений выводятся на персональный компьютер.
Управление спектрометрами, прием и обработка данных осуществляются с помощью персонального компьютера (ПК) со специализированным автономным программным обеспечением.
Программное обеспечение разработано для конкретной измерительной задачи, осуществляет измерительные функции, функции расчета СКНП и определение оптической плотности.
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
В пакете UV Lab определены следующие виды пользователей: Administrators (администраторы), Analysts (лаборанты-химики), Approvers (распорядители), Database Managers (менеджеры базы данных), Developers (исследователи), Reviewers (обозреватели), Service (техническая поддержка), Supervisors (контролёры).
Параметры настройки безопасности доступны только пользователям с правами администратора. Права администрирования присваиваются пользователям с помощью соответствующих средств пакета UV Lab.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1
Таблица 1
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | UV Lab |
| Номер версии (идентификационный номер) ПО | 4.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Программное обеспечение спектрофотометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «высокому» уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики спектрометров диодноматречных | Значение характеристики | |
| Lambda 265 | Lambda 465 | |
| Спектральный диапазон, нм | от 190 до 1100 | |
| Спектральная ширина щели, нм | 2 | 1 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 2 до 92 | |
| Воспроизводимость установки длины волны, нм | ±1 | ±1,5 |
| Пределы допускаемой абсолютной погрешности установки длины волны, нм | ±2 | |
| Пределы допускаемой абсолютной погрешности измерения СКНП, % | ±3 | ±3,5 |
| Уровень рассеянного излучения (на длинне волны 220нм для NaJ), %, не более | 0,1 | |
| Напряжение питания переменного тока, В | 220±22 | |
| Потребляемая мощность, В • А | 50 | |
| Г абаритные размеры, мм, не более | 340x330x170 | 450x541x232 |
| Масса, кг, не более | 7 | 16 |
| Условия эксплуатации: - Температура окружающей среды, °С - Относительная влажность, % | от 15 до 30 от 20 до 80 | |
наносится типографским способом на титульный лист Руководства по эксплуатации и торец корпуса прибора методом наклеивания.
Таблица 3
| Наименование | Количество, шт |
| Спектрометры диодноматречные Lambda 265/ Lambda 465 | 1 |
| Программное обеспечение UV Lab на диске | 1 |
| Комплект соединительных кабелей | 1 |
| Персональный компьютер* | 1 |
| Комплект инструментов для юстировки | 1 |
| Руководство по эксплуатации | 1 |
| Руководство пользователя программного обеспечения UV Lab | 1 |
| Методика поверки МП | 1 |
| * - по требованию заказчика |
осуществляется по документу МП 017.Д4-16 «ГСИ. Спектрометры диодноматричные Lambda 265 и Lambda 465. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 28.03.2016 г.
Основные средства поверки:
Комплект светофильтров КНС-10.5 Основные метрологические характеристики:
Рабочий диапазон длин волн: от 260 до 2700 нм Рабочий диапазон СКНП: от 2 до 92 %
Пределы допускаемой абсолютной погрешности измерения СКНП:
±0,25% в диапазоне СКНП от 21 до 92 % (для светофильтров 1-4 в спектральном диапазоне 400 - 850 нм);
±0,05% в диапазоне СКНП от 21 до 92 % (для светофильтров 1; 9; 10; 11; 12 в спектральном диапазоне 250 - 2700 нм);
±0,15 % в диапазоне СКНП от 2 до 20 %.
Пределы допускаемой абсолютной погрешности измерения длин волн максимумов полос поглощения светофильтров ПС - 7 ±0,5 нм; светофильтров НГГ ±0,15 нм.
Знак поверки наносится на корпус спектрометров диодноматричных Lambda 265 и Lambda 465 (место нанесения указано на рисунке 3).
«Спектрометры Lambda 265. Руководство по эксплуатации», раздел «Работа на приборе. Процедура» и «Спектрометры Lambda 465. Руководство по эксплуатации», раздел «Работа на приборе. Процедура».
ГОСТ 8.557-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
Техническая документация фирмы PerkinElmer Ltd., США
