Теплосчетчики Атлас, 64797-16

Теплосчетчики «Атлас» (далее по тексту - теплосчетчик) предназначены для измерений и коммерческого учета тепловой энергии и объема теплоносителя в системах тепло- и холодоснабжения жилых и производственных зданий.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	64797-16
Наименование СИ	Теплосчетчики
Обозначение типа СИ	Атлас
Изготовитель	ООО "Баракат", г.Казань
Год регистрации	2016
Срок свидетельства	26.08.2021
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия теплосчетчика основан на измерении объема и разности температур теплоносителя на подающем и обратном трубопроводах и последующем вычислении количества тепловой энергии.

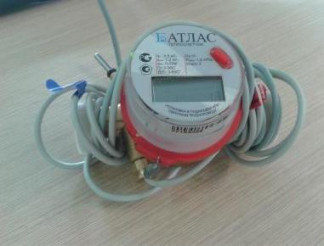

Конструктивно, теплосчетчик состоит из измерительного блока, тепловычислителя и комплекта термопреобразователей температуры Р1 1000 или Р1 500 (определяется заказом потребителя). На верхней крышке тепловычислителя расположены ЖК-дисплей и кнопка управления просмотром данных. Корпус теплосчетчика может быть выполнен как в круглом, так и овальном исполнении. Тепловычислитель герметично отделен от внутренней проточной полости корпуса. Внутри измерительного блока установлена крыльчатка. Многоструйная конструкция измерительного блока обеспечивает равномерное распределение потока на лопасти крыльчатки. Сигнал от измерительного блока, измеряющей объем теплоносителя, и термопреобразователей сопротивления, измеряющих температуру теплоносителя в подающем и обратном трубопроводах, поступают на тепловычислитель, который производит вычисление количества теплоты, объема теплоносителя, разности температур в подающем и обратном трубопроводах с дальнейшем отображением на 8-ми разрядном ЖК-дисплее в составе теплосчетчика.

Теплосчетчики «Атлас», в зависимости от конструктивного исполнения, диапазона измерения расхода и диаметра условного прохода, имеют следующие модификации:

- Атлас-20-5,0-К - теплосчетчик в круглом исполнении корпуса на диаметр условного прохода 20 мм и максимальный расход 5 м /ч;

- Атлас-20-5,0-О - теплосчетчик в овальном исполнении корпуса на диаметр условного прохода 20 мм и максимальный расход 5 м /ч;

- Атлас-15-1,2-К - теплосчетчик в круглом исполнении корпуса на диаметр условного прохода 15 мм и максимальный расход 1,2 м /ч;

- Атлас-15-1,2-О - теплосчетчик в овальном исполнении корпуса на диаметр условного прохода 15 мм и максимальный расход 1,2 м /ч;

- Атлас-15-3,0-К - теплосчетчик в круглом исполнении корпуса на диаметр условного прохода 15 мм и максимальный расход 3,0 м /ч;

- Атлас-15-3,0-О - теплосчетчик в овальном исполнении корпуса на диаметр условного прохода 15 мм и максимальный расход 3,0 м /ч.

Все данные просматриваются с помощью кнопки рядом с ЖК-дисплеем. Теплосчетчики обеспечивают индикацию следующей информации:

- количество теплоты, кВтч;

- объем теплоносителя, м3;

- текущий расход теплоносителя, м3/ч;

- температура теплоносителя в подающем и обратном трубопроводах, °С;

- разность температур в подающем и обратном трубопроводах, °С;

- текущая тепловая мощность, кВт;

- заводской номер прибора;

- время наработки, ч;

- номер версии программного обеспечения.

Теплосчетчик может быть оснащен интерфейсом RS-485 или M-bus для передачи измеренных и расчетных данных, с возможностью интеграции теплосчетчика в автоматизированную систему коммерческого учета энергоресурсов (АИСКУЭ) при помощи адаптера интерфейса RS-485.

Программное обеспечение теплосчетчика хранится в энергонезависимой памяти и является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств теплосчетчика.

Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса теплосчетчика, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения теплосчетчика.

Теплосчётчики допускают горизонтальную и вертикальную установку на трубопроводе.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	1.60
Цифровой идентификатор ПО	0xFF

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий (в соответствии с Р 50.2.077-2014).

Таблица 2

Название характеристики	Нормативные значения
Диаметр условного прохода - Ду, мм			15		20
Диапазон измерения расходов, м3/ч - номинальный расход, qn - максимальный расход, q^x - минимальный расход, qmin	0,6 1,2 0,02		1,5 3,0 0,03		2,5 5,0 0,05
Порог чувствительности, м3/ч	0,01		0,02		0,06
Потери давления при qn , МПа, не более	0,012		0,013		0,024
Максимальное рабочее давление, МПа	1,6
Диапазон рабочей температуры теплоносителя, °С	от 15 до 90
Диапазон измерения температур, °С	от 5 до 120
Диапазон измерения разности температур (At), °С	от 3 до 85
Пределы допускаемой абсолютной погрешности при измерении температуры, °С	±(0,6+0,004t) , где t - температура воды в трубопроводе, °С
Пределы допускаемой относительной погрешности при измерении разности температур, %	±(0,5+3 At min/ At) , где At - разница температур воды в трубопроводах, °С
Пределы допускаемой относительной погрешности при измерении объема теплоносителя, %	±(2+0,02 qmax / q), 3 где q - расход воды в трубопроводе, м /ч
Пределы допускаемой относительной погрешности теплосчетчика при измерении количества тепловой энергии, %	±(3+4- At min/ At +0,02- qmax / q)
Класс теплосчетчика	2
Тип преобразователя температуры	Pt 1000 или Pt 500( по заказу)
Г абаритные размеры, мм, не более	110x100x1	110x100x125		130x100x125
	130x100x1	130x100x125
Масса, кг, не более	1,0	1,0		1,2
Напряжение питания ( литиевая батарея), В	3,6 (литиевая батарейка)
Интерфейсы	М-bus, RS-485
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, не более, %	от 5 до 60 93 при 25 °С
Степень защиты	IP 54
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на лицевую панель теплосчетчика методом наклейки и в левый верхний угол титульных листов эксплуатационной документации типографским способом.

Таблица 3

Наименование	Кол-во	Примечание
Теплосчетчик «Атлас»	1 шт.	Модификация в соответствии с заказом потребителя.
Комплект монтажных частей	1 компл.	Поставляется по заказу потребителя.
Теплосчетчики «Атлас». Руководство по эксплуатации. 4217-001-83464228РЭ	1 экз.
Теплосчетчики «Атлас». Паспорт. 4217-001-83464228ПС	1 экз.
ГСИ. Теплосчетчики «Атлас». Методика поверки. 4217-001-83464228МП	1 экз.

Поверка

осуществляется по документу 4217-001-83464228. МП «ГСИ. Теплосчетчики «Атлас» Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 30 апреля 2016 г.

Основные средства поверки:

- установка поверочная с диапазоном расходов от 0,006 до 5,0 м /ч, ПГ ±0,5 %.

- термостаты жидкостные с диапазоном от 4 до 90 °С, с погрешностью поддержания ±0,1 °С;

- термометр с диапазоном от 5 до 100 °С, ПГ ±0,2 °С;

- манометр до 1600 кПа, КТ 1,5.

Результаты первичной поверки оформляют записью в соответствующем разделе паспорта, заверяют подписью поверителя и знаком поверки. При проведении периодической поверке знак поверки наносится на свидетельство о поверке.
