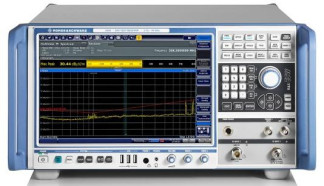

Приемники измерительные ESW8, ESW26, ESW44, 64802-16

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW ESW

Номер версии (идентификационный номер) ПО

Версия 1.11 и выше

Цифровой идентификатор ПО

нет данных

Место нанесения

Пломбировка

знака поверки

Наименование характеристик

Значения характеристик

Диапазон частот, Гц

ESW8

от 2 до 8109

ESW26

от 2 до 2,651010

ESW44

от 2 до 4,41010

Номинальное значение частоты опорного кварцевого генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 5ОП

штатно

±110-7

опция B4

±3 10-8

Пределы допускаемой абсолютной погрешности измерений частоты БИЗМ в режиме частотомера (при отношении сигнал/шум не менее 25 дБ), Гц

±($оп хРизм + R)

Разрешение частотомера R, Гц

0,001

Диапазон полос обзора, Гц

0; от 10 до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора, %

±0,1

Режимы сканирования приемника

частотное; во временной области

Диапазон частот, измеряемый в параллельном режиме, при сканировании во временной области, в зависимости от фильтра ПЧ, МГц

200 Гц

0,66

9 кГц

30

120 кГц

24,6

1 МГц

25,6

Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более, дБ относительно несущей, приведенный к полосе пропускания 1 Гц

100 Гц

минус 106

1 кГц

минус 125

10 кГц

минус 134

100 кГц

минус 136

1 МГц

минус 145

Полосы пропускания фильтров ПЧ, Гц

по уровню минус 3 дБ

от 1 до 10 (с шагом 1-2-3-5)

по уровню минус 6 дБ

1; 10; 102; 2102; 103; 9103; 104; 105; 1,2105; 106; 107

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ, %

±3

Коэффициент прямоугольности фильтров полосы пропускания, не более

по уровням минус 60 дБ и минус 3 дБ

5:1

по уровням минус 60 дБ и минус 6 дБ

4:1

Полосы пропускания видеофильтра, Гц

от 1 до 107 (с шагом 1-2-3-5)

1

2

Полосы и тип фильтров преселекции, в диапазоне частот, по уровню минус 6 дБ, МГц

от 2 Гц до 150 кГц включ.

0,2

фиксированный

НЧ

св. 150 кГц до 30 МГц включ.

38

фиксированные

полосовые

св. 30 МГц до 125 МГц включ.

134

св. 125 МГц до 205 МГц включ.

141

св. 205 МГц до 285 МГц включ.

146

св. 285 МГц до 365 МГц включ.

142

св. 365 МГц до 445 МГц включ.

156

св. 445 МГц до 525 МГц включ.

136

св. 525 МГц до 605 МГц включ.

126

св. 605 МГц до 685 МГц включ.

141

св. 685 МГц до 765 МГц включ.

131

св. 765 МГц до 845 МГц включ.

128

св. 845 МГц до 925 МГц включ.

132

св. 925 МГц до 1001 МГц включ.

133

св. 1001 МГц до 1795 МГц включ.

1044

св. 1795 МГц до 2895 МГц включ.

1541

св. 2895 МГц до 4895 МГц включ.

2452

св. 4895 МГц до 6800 МГц включ.

-

фиксированные

ВЧ

св. 6800 МГц до 8000 МГц включ.

-

свыше 8 ГГц

-

ЖИГ - фильтр

Диапазон частот предусилителя с усилением 20 дБ, Гц

от 103 до 8109

Диапазон частот малошумящего усилителя МШУ с усилением 30 дБ (опция В24), Гц

ESW8

от 1,5105 до 8109

ESW26

от 1,5105 до 2,651010

ESW44

от 1,5105 до 4,41010

Диапазон измеряемых уровней, дБ относительно 1 мВт

от среднего уровня шумов до плюс 30

Средний уровень собственных шумов в режиме анализатора спектра, приведенный к 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя и МШУ, дБ относительно 1 мВт, не более

см. таблицу 3

Пределы допускаемой абсолютной погрешности измерений уровня сигнала минус 10 дБ относительно 1 мВт на частоте 64 МГц, в зависимости от состояния преселектора (вкл./выкл.), дБ

выкл.

вкл.

±0,2

±0,35

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц, в диапазоне частот, в зависимости от состояния преселектора, не более, дБ

Преселектор

выкл.

вкл.

от 2 Гц до 9 кГц включ.

±1,0

±1,0

св. 9 кГц до 10 МГц включ.

±0,45

±0,65

св. 10 МГц до 3,6 ГГц включ.

±0,3

±0,5

св. 3,6 ГГц до 8 ГГц включ.

±0,5

±0,7

св. 8 ГГц до 22 ГГц включ.

±1,5

±1,5

св. 22 ГГц до 26,5 ГГц включ.

±2,0

±2,0

св. 26,5 ГГц до 44 ГГц включ.

±2,5

±2,5

Диапазон и шаг перестройки аттенюатора СВЧ, дБ

от 0 до 70 через 5

1

2

Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ

±0,2

Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения полосы пропускания относительно полосы пропускания 10 кГц, дБ

±0,1

Пределы допускаемой абсолютной погрешности измерений уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерения уровня, дБ

от 0 до минус 70 дБ включ.

±0,1

св. минус 70 дБ до минус 90 дБ включ.

±0,2

Пределы допускаемой абсолютной погрешности измерений уровня в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня (при отношении сигнал/шум не менее 20 дБ и доверительной вероятности 95 %), в диапазоне частот, в зависимости от состояния преселектора, дБ

Преселектор

выкл.

вкл.

св. 9 кГц до 10 МГц включ.

±0,4

±0,5

св. 10 МГц до 3,6 ГГц включ.

±0,3

±0,45

св. 3,6 ГГц до 8 ГГц включ.

±0,4

±0,55

св. 8 ГГц до 22 ГГц включ.

±1,4

±1,4

св. 22 ГГц до 26,5 ГГц включ.

±1,7

±1,7

св. 26,5 ГГц до 44 ГГц включ.

±2,5

±2,5

Пределы допускаемой дополнительной абсолютной погрешности измерений уровня при включении предусилителя или МШУ, дБ

±0,3

Типы детекторов

Пиковый (максимальный и минимальный), среднеквадратический RMS, квазипиковый, средний AVG, CISPR-AVG, CISPR-RMS

Пределы допускаемой абсолютной погрешности выполнения амплитудного соотношения квазипикового детектора (в соответствии с ГОСТ Р 51318.16.1.1-2007), дБ

±1,5

Пределы допускаемой абсолютной погрешности выполнения импульсной характеристики квазипикового детектора (в соответствии с ГОСТ Р 51318.16.1.1 -2007)

см. таблицу 4

Относительный уровень интер

МШУ

выкл.

вкл.

модуляционных искажений 3-

Преселектор

выкл.

вкл.

выкл.

его порядка Lh^ выраженный

Предусилитель

выкл.

вкл.

выкл.

в виде точки пересечения 3 по

от 10 МГц до 1 ГГц включ.

20

минус 10

минус 10

рядка (TOI) , в диапазоне час

св. 1 ГГц до 3 ГГц включ.

20

минус 8

минус 13

тот, в зависимости состояния

св. 3 ГГц до 8 ГГц включ.

17

минус 10

минус 13

преселектора, предусилителя и

св. 8 ГГц до 13,6 ГГц включ.

8

минус 20

минус 20

МШУ, не менее, дБ относительно 1 мВт

св.13,6 ГГц до 40 ГГц включ.

10

минус 20

минус 20

*TOI = (2^смес - LhmO^, где: L^ec. - уровень входного сигнала смесителя

1

2

Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)*, в диапазоне частот, в зависимости состояния преселектора, предусилителя и МШУ, не менее, дБ относительно 1 мВт

МШУ

выкл.

вкл.

Преселектор

выкл.

вкл.

выкл.

Предусилитель

выкл.

вкл.

выкл.

от 1 МГц до 500 МГц включ.

45

20

-

св. 0,5 ГГц до 1,5 ГГц включ.

47

40

10

св. 1,5 ГГц до 4 ГГц включ.

62

40

10

св. 4 ГГц до 22 ГГц включ.

65

10

10

*SHI = L^^.- Lk2, где: L^^. - уровень входного сигнала смесителя

Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, не более, дБ относительно несущей

минус 90

Уровень остаточных сигналов комбинационных частот, в диапазоне частот, не более, дБ относительно 1 мВт

от 1 МГц до 8 ГГц включ.

минус 110

св. 8 ГГц до 44 ГГц включ.

минус 100

Входное сопротивление анализатора, Ом

50

КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более

до 3,5 ГГц включ.

1,5

св. 3,5 ГГц до 26,5 ГГц включ.

2,0

св. 26,5 ГГц до 40 ГГц включ.

2,5

Разъем СВЧ входа

ESW8

N «розетка»

ESW26

3,5 мм «вилка»

ESW44

2,92 мм «вилка»

Диапазон частот

Предусилитель и МШУ выключены

Предусилитель

включен

МШУ

включен

от 2 Гц до 10 Гц включ.

минус 100

-

-

св. 10 Гц до 100 Гц включ.

минус 110

-

-

св. 100 Гц до 1 кГц включ.

минус 120

-

-

св. 1 кГц до 9 кГц включ.

минус 135

минус 140

-

св. 9 кГц до 1 МГц включ.

минус 145

минус 155

-

св. 1 МГц до 150 МГц включ.

минус 149

минус 161

минус 140

св. 150 МГц до 1 ГГц включ.

минус 149

минус 161

минус 165

св. 1 ГГц до 3 ГГц включ.

минус 150

минус 158

минус 165

св. 3 ГГц до 8 ГГц включ.

минус 149

минус 155

минус 162

св. 8 ГГц до 13,6 ГГц включ.

минус 148

минус 148

минус 162

св. 13,6 ГГц до 18 ГГц включ.

минус 147

минус 147

минус 162

св. 18 ГГц до 25 ГГц включ.

минус 145

минус 145

минус 161

св. 25 ГГц до 34 ГГц включ.

минус 140

минус 140

минус 160

св. 34 ГГц до 40 ГГц включ.

минус 137

минус 137

минус 160

св. 40 ГГц до 44 ГГц включ.

минус 135

минус 135

минус 146

Частота повторения, Гц

Значения и пределы допускаемой абсолютной погрешности выполнения импульсной характеристики квазипикового детектора, дБ, в

полосе частот

от 9 кГц до 150 кГц

от 150 кГц до 30 МГц

от 30 МГц до 1000 МГц

1000

-

минус 4,5± 1,0

минус 8,0±1,0

100

минус 4,0±1,0

опорное значение

опорное значение

60

минус 3,0± 1,0

-

-

25

опорное значение

-

-

20

-

плюс 6,5± 1,0

плюс 9,0± 1,0

10

плюс 4,0±1,5

плюс 10,0±1,5

плюс 14,0± 1,5

5

плюс 7,5±2,0

-

-

2

плюс 13,0±2,0

плюс 20,5±2,0

плюс 26,0±2,0

1

плюс 17,0±2,0

плюс 22,5±2,0

плюс 28,5±2,0

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от плюс 5 до плюс 40 от 40 до 90

Условия хранения и транспортирования:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от минус 40 до плюс 70 не более 90

Масса без опций, не более, кг

26

Габаритные размеры (ширинахвысотахглубина), мм

462 х 240 х 504

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питания от сети переменного тока, Гц

от 50 до 400

Потребляемая мощность, не более, Вт

300

Время прогрева, мин

30

Средняя наработка на отказ, лет

10

Обозначение

Количество

Приемник измерительный

1 шт.

Опции

по отдельному заказу

Комплект ЗИП

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки РТ-МП-3245-441-2016

1 экз.
