| Номер в госреестре | 64805-16 |
| Наименование СИ | Машины испытательные универсальные электромеханические |
| Обозначение типа СИ | TINIUS OLSEN серии ST |
| Изготовитель | "Tinius Olsen Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

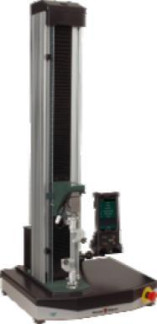

Машины испытательные универсальные электромеханические TINIUS OLSEN серии ST предназначены для испытаний материалов на растяжение, сжатие, изгиб, сдвиг.
Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца.
Конструктивно машины состоят из основания, нагружающего устройства, датчика силы, датчика перемещения и управляющего контроллера, пульта управления и компьютера с установленным программным обеспечением.
Нагружающее устройство состоит из испытательной рамы с одной или двумя вертикальными колоннами, прецизионной шаровинтовой парой для перемещения подвижной траверсы с захватом, неподвижного захвата, установленного на основании, серводвигателя, универсального датчика силы тензорезисторного типа и датчика перемещения подвижной траверсы.
Испытываемый образец закрепляется в захватах медду подвижным и неподвижным захватами или размещается между сжимающими плитами или иными приспособлениями, отвечающими текущей испытательной задаче. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной траверсе. Сигналы от датчиков силы и перемещения поступают на контроллер.
Контроллер предназначен для управления режимами работы машины, измерения и передачи значений величины силы и перемещения подвижной траверсы на пульт управления и компьютер с установленным ПО. Компьютер предназначен для обработки и отображения результатов измерений в соответствии с заданным алгоритмом испытаний, управления режимами контроллера.
Машины могут быть укомплектованы проводным, беспроводным пультом управления или виртуальной панелью управления, высокотемпературными печами, климатическими камерами, различными датчиками продольной и поперечной деформации, лазерными, оптическими и контактными экстензометрами и выпускаются в следующих модификациях:
AST-(K)- (Ext) (High Speed)*, где:
- A - значение номинальной нагрузки в кН;
- ST - серия (электромеханика);
- Н - символ, наличие которого указывает на модификацию машины с погрешностью
измерения силы (±0,3 %).
- Ext - увеличенный ход траверсы;
- High Speed - модификация с высокой скоростью испытаний.
Указанные в скобках символы присутствуют в обозначениях, только если модель имеет советующую модификацию.
Машина может комплектоваться программным обеспечением, которое выполняет следующие задачи:
- Упрощает пользователю управление машиной.
- Позволяет видеть данные испытания в реальном времени.
- Позволяет сохранять и извлекать результаты из архива.
- Позволяет выполнять сервисные задачи, в том числе калибровку датчиков.
Программное обеспечение состоит из двух модулей - обязательного модуля VMC и дополнительного модуля HORIZON. Программный модуль VMC непосредственно взаимодействует с контроллером машины и может быть установлен как на компьютер под управлением MS Windows, так и на устройство с операционной системой Android.
Модуль HORIZON устанавливается на внешний компьютер только под управлением MS Windows.
Оба программных модуля выполняют эквивалентные задачи, однако необязательный модуль HORIZON может существенно расширить возможности данного испытательного оборудования как на этапе управления, так и на этапе отображения результатов. Модуль HORIZON взаимодействует с контролером машины через модуль VMC. Несмотря на разделение программы на два программных модуля и возможность работы машины без них или с одним из них, производитель выпускает их под общим брендовым названием HORIZON.
В случае использования обоих программных модулей сразу, они идентифицируются по модулю HORIZON, как показано в таблице 1.1
Таблица 1.1 - Идентификационные данные программного обеспечения HORIZON:
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Horizon |
| Идентификационное наименование ПО | Horizon V.10 |
| Номер версии ПО | V.10.2.2.0 и выше |
В случае работы с одним модулем VMC, последний идентифицируется самостоятельно, как показано в таблице 1.2
Таблица 1.2 - Идентификационные данные программного обеспечения VMC:
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | VMC |
| Идентификационное наименование ПО | - |
| Номер версии ПО | V1.0.0.0 и выше |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование параметра | 1ST | 5ST | 10ST | 25ST | 50ST | 100ST | 150ST | 300ST | 600ST |
| Наибольшая предельная нагрузка, кН | 1 | 5 | 10 | 25 | 50 | 100 | 150 | 300 | 600 |
| Наименьшая предельная нагрузка, кН | 0,2 % от наибольшей предельной нагрузки (НПН) датчика силы | ||||||||
| Пределы допускаемой относительной погрешности измерения нагрузки в диапазоне от 0,2 % до 1 % НПН (в % от измеряемой нагрузки) | ±0,5 | ||||||||
| Пределы допускаемой относительной погрешности измерения нагрузки в диапазоне от 1 % до 100 % НПН (в % от измеряемой нагрузки) | ±0,5 (±0,3)* | ||||||||
| Диапазон измерений перемещения, мм | от 0 до 755 (от 0 до 1009)** | от 0 до 1100 (от 0 до 1500)** | от 0 до 1065 (от 0 до 1465)** | от 0 до 1200 (от 0 до 1600)** | |||||
| Ширина рабочего пространства, мм | — | 405 | 410 | 656 | |||||
| Пределы допускаемой абсолютной погрешности измерения перемещения подвижной траверсы в диапазоне от 0 до 10 мм включительно, мм | ±0,05 | ||||||||
| Наименование параметра | 1ST 5ST 10ST 25ST | 50ST | 100ST | 150ST 300ST 600ST |
| Пределы допускаемой относительной погрешности измерения перемещения подвижной траверсы в диапазоне свыше 10 мм (в % от измеряемого перемещения) | ±0,5 | |||
| Максимальная скорость перемещения подвижной траверсы, мм/мин | 1000 (1300)*** | 500 (800)*** | 750 (1050)*** | |
| Условия эксплуатации - температура, °С - относительная влажность, % | от плюс 5 до плюс 40 от 10 до 80 | |||
| Напряжение питания, В | 230±10% | 380±10% | ||
| Частота напряжения питания, Гц | 50/60 | |||
| Потребляемая мощность, Вт | 2000 | 5000 | ||
| ПРИМЕЧАНИЕ: * - для модификаций (Н); ** - для модификаций с увеличенным ходом траверсы (Ext); *** - для модификаций с высокой скоростью испытаний (High Speed) | ||||
Таблица 3 - Основные технические характеристики
| Модификация | Г абаритные размеры, (ДхШхВ), мм | Масса, кг, не более |
| 1ST | 511х467х1168 (511х467х1422)** | 46 |
| 5ST | ||
| 10ST | 650х450х1625 (650х450х2025)** | 115 |
| 25ST | 736х508х1625 (736х508х2025)** | 130 |
| 50ST | 163 | |
| 100ST | 1205х700х2323 (1205х700х2723)** | 778 |
| 150ST | 954 | |
| 300ST | 1125 | |
| 600ST | 1350 | |
| ПРИМЕЧАНИЕ: ** - для модификаций с увеличенным ходом траверсы (Ext) | ||
наносится типографским способом на титульный лист эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт |
| Машина испытательная универсальная электромеханическая TINIUS OLSEN серии ST | 1 |
| Датчик силы | 1 |
| Дополнительный датчик силы | по запросу |
| Беспроводной пульт управления | по запросу |
| Проводной пульт управления | по запросу |
| Персональный компьютер с ПО | по запросу |
| Силовой трансформатор | 1 |
| Захваты | по запросу |
| Датчики деформации (экстензометры) | по запросу |
| Датчики перемещений | по запросу |
| Прозрачный защитный экран | по запросу |
| Пылезащитный чехол | по запросу |
| Руководство пользователя | 1 |
| Методика поверки МП ТИнТ 187-2016 | 1 |
осуществляется по документу МП ТИнТ 187-2016 «Машины испытательные универсальные электромеханические TINIUS OLSEN серии ST. Методика поверки», утверждённому
ООО «ТестИнТех» 04.04.2016 г.
Основные средства поверки:
- динамометры, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 % для машин с погрешностью измерения силы ±0,5 % и ±0,06 % для машин с погрешностью измерения силы ±0,3 %;
- гири 3-го разряда по ГОСТ 8.021-2005;
- система лазерная измерительная XL-80, основная погрешность ±0,5L мкм.
Знак поверки наносится на свидетельство о поверке.
содержатся в документе «ST серия. Универсальные электромеханические машины. Руководство пользователя».
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений
силы»
Техническая документация Tinius Olsen Ltd., Великобритания.
