| Номер в госреестре | 64815-16 |
| Наименование СИ | Комплексы для измерений и контроля параметров роторных агрегатов |
| Обозначение типа СИ | АЛМАЗ-7010 |
| Изготовитель | ООО "Диамех 2000", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы для измерений и контроля параметров роторных агрегатов «АЛМАЗ-7010» (далее - комплексы) предназначены для непрерывного измерения абсолютной и относительной вибрации, осевого перемещения (осевого сдвига), относительного расширения, а также частоты вращения ротора.
Принцип действия комплексов основан на преобразовании значений измеряемой величины в электрический сигнал, последующей его обработке, формировании унифицированных выходных аналоговых, цифровых и релейных сигналов и сравнении измеренных значений с нормированными уровнями аварийной и предупредительной сигнализации.

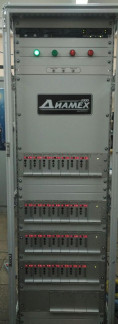

Комплексы сконструированы с использованием модульного принципа построения и состоят из первичных преобразователей и контрольно-измерительных блоков (далее КИБ) 7708 (7707), расположенных в стойке. В КИБ7708 (КИБ7707) встраиваются контрольноизмерительные модули (далее КИМ) 7803М или 7804М, а также блок питания этих модулей. В КИБ7708 можно установить до семи КИМ7803М, а в КИБ7707 - до восьми КИМ7804М.
Четырехканальные КИМ7803М (КИМ7804М) осуществляют обработку входных сигналов, поступающих от первичных преобразователей, и вывод информации на цифровое табло, масштабную шкалу (или светодиодный индикатор) и промышленный компьютер. КИМ7803М и КИМ7804М имеют унифицированные аналоговые, цифровые, а также релейные выходы. Модули различаются между собой конструкцией блоков индикации.
Комплексы включают каналы измерений абсолютной вибрации, относительной вибрации (биения вала), линейных перемещений (осевого сдвига и относительного перемещения ротора), частоты вращения.
Каналы измерений абсолютной вибрации предназначены для измерения среднего квадратического значения (СКЗ) виброскорости и включают вибропреобразователи МВ-43 (Госреестр СИ № 16985-08), МВ-44 (Госреестр СИ № 21349-06), МВ-45 (Госреестр СИ №25484-08), МВ-46 (Госреестр СИ № 34908-07), МВ-47 (Госреестр СИ № 41842-09), изготавливаемые ЗАО «Вибро-прибор» (г.С-Петербург), блоки согласования-нормализации БСН7402, изготавливаемые ООО «ДИАМЕХ 2000», акселерометры АС 102, АС 104, АС 131, АС 136, АС208, АС224, изготавливаемые ООО «ДИАМЕХ 2000», акселерометры 608А10, 608А11 фирмы «PCB Piezotronics, Inc.» (США) (Госреестр СИ № 36261-07) и контрольно-измерительные модули 7803М или 7804М, изготавливаемые ООО «ДИАМЕХ 2000». Акселерометры АС 102, АС104, АС131, АС136, АС208, АС224 представляют собой пьезоэлектрические вибропреобразователи, которые различаются значением коэффициента преобразования и расположением разъема. Блок согласования-нормализации БСН7402 осуществляет однократное интегрирование и преобразование выходного аналогового сигнала акселерометра в нормированный токовый выход от 0 до 20 мА.
Каналы измерений относительной вибрации (биений вала) состоят из датчиков вихретоковых СИЭЛ-166Д-10, СИЭЛ-166Д-16, изготавливаемых ЗАО «СИЭЛ» (г. С-Петербург) с одноканальным ПЛП 102-1 или двухканальным ПЛП 102-2 преобразователями линейных перемещений, изготавливаемыми ООО «ДИАМЕХ 2000», преобразователей вихретоковых ВК-316ИС, изготавливаемых ООО «ВиКонт» (г.Москва), и контрольно-измерительных модулей 7803М или 7804М. Вихретоковые датчики СИЭЛ-166Д-10 и СИЭЛ-166Д-16 различаются установочной резьбой. Преобразователи вихретоковые ВК-316ИС состоят из вихретокового датчика и устройства согласующего ВК-316.
Каналы измерений линейных перемещений подразделяются на каналы измерения осевого перемещения (осевого сдвига) и каналы измерения относительного перемещения (относительного расширения ротора).
Каналы измерений осевого перемещения состоят из датчиков вихретоковых СИЭЛ-166Д-10, СИЭЛ-166Д-16 с одноканальным ПЛП 102-1 или двухканальным ПЛП 102-2 преобразователями линейных перемещений, приборов для измерения линейного перемещения моделей ВК-316 ОС.01 или ВК-316ОС.04 (Госреестр СИ № 56322-14), изготавливаемых ООО «ВиКонт» (г.Москва), вихретокового датчика ДВТ20 с измерительным преобразователем ИП34, изготавливаемых ООО НПП «Вибробит» (г.Ростов-на-Дону), и контрольноизмерительного модуля 7803М (КИМ7804М). Приборы для измерения линейного перемещения моделей ВК-316 ОС.01 и ВК-316ОС.04 состоят из вихретокового датчика ВК-316ОС.02 и выносного согласующего усилителя соответственно ВК-316ОС.03 или ВК-316ОС.05.
Каналы измерений относительного расширения включают вихретоковый датчик ДВТ43 с измерительным преобразователем ИП43, изготавливаемые ООО НПП «Вибробит» (г.Ростов-на-Дону), прибор для измерения линейного перемещения модели ВК-316ТР (Госреестр СИ № 56322-14), изготавливаемый ООО «ВиКонт» (г.Москва) и контрольноизмерительный модуль 7803М (КИМ7804М). Прибор для измерения линейного перемещения модели ВК-316ТР состоит из вихретокового датчика ВК-316ТР.01 и выносного согласующего усилителя ВК-316ТР.02.
Внешний вид датчиков ДВТ20 и ДВТ43 представлен на рисунке 7, внешний вид измерительного преобразователя ИП34 (ИП43) представлен на рисунке 8.
ДВТ43 ДВТ20
Каналы измерений частоты вращения состоят из вихретоковых преобразователей IF5646, IFRM 08P1707 и Bi1,5-EG08K-Y1 фирмы «TUREK» (Германия) и контрольноизмерительного модуля 7803М (КИМ7804М). Вихретоковые преобразователи IF5646, IFRM 08P1707 и Bi1,5-EG08K-Y1 различаются длиной измерительной головки и установочной резьбой.
Внешний вид вихретоковых преобразователей IF5646, IFRM 08P1707 и Bi1,5-EG08K-Y1 представлен на рисунке 9.
Программное обеспечение (ПО) служит для обработки и визуализации информации, которая поступает от вибропреобразователя. ПО представляет собой сервисное (фирменное) программное обеспечение.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AV |
| Номер версии (идентификационный номер) ПО | AV-15-1 |
| AV-15-2 | |
| AV-15-3 | |
| Цифровой идентификатор ПО | B8A1 |
| 2A62 | |
| F4B9 | |
| Другие идентификационные данные (если есть) | SUV16 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VV |
| Номер версии (идентификационный номер) ПО | VV-12-6 VV-12-7 VV-12-8 |
| Цифровой идентификатор ПО | CB12 FDCE FDCD |
| Другие идентификационные данные (если есть) | SUV16 |
| Идентификационное наименование ПО | VZ |
| Номер версии (идентификационный номер) ПО | VZ-14-2 |
| Цифровой идентификатор ПО | B4D5 |
| Другие идентификационные данные (если есть) | SUV16 |
| Идентификационное наименование ПО | PD |
| Номер версии (идентификационный номер) ПО | PD-13-1 |
| Цифровой идентификатор ПО | 327D |
| Другие идентификационные данные (если есть) | SUV16 |
| Идентификационное наименование ПО | iAV |
| Номер версии (идентификационный номер) ПО | iAV-15-1 |
| Цифровой идентификатор ПО | AF44 |
| Другие идентификационные данные (если есть) | SUV16 |
| Идентификационное наименование ПО | iVV |
| Номер версии (идентификационный номер) ПО | iVV-12-4 |
| Цифровой идентификатор ПО | 9AA9 |
| Другие идентификационные данные (если есть) | SUV16 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Канал измерений абсолютной вибрации | |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,8 до 30 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости (на базовой частоте 159,2 Гц), % | ±2,5 |
| Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 159,2 Гц), дБ, не более | ±1 |
| Пределы допускаемой относительной погрешности измерений в рабочем диапазоне температур, % | ±5 |
| Канал измерений относительной вибрации (биений вала) | |
| Диапазоны измерений амплитуды виброперемещения для каналов, мкм: с датчиком вихретоковым СИЭЛ-166Д-10 (при установочном зазоре 1,4±0,1 мм) | от 5 до 300 |
| с датчиком вихретоковым СИЭЛ-166Д-16 (при установочном зазоре 2,5±0,2 мм) | от 20 до 1000 |
| с преобразователем ВК-316ИС (при установочном зазоре 1,5±0,1 мм) | от 5 до 500 |
| Диапазон рабочих частот, Гц | от 10 до 200 |
| Пределы допускаемой основной абсолютной погрешности измерений виброперемещения в диапазоне амплитуд и диапазоне рабочих частот для каналов, мкм: - с датчиком вихретоковым СИЭЛ-166Д-10 в диапазоне измерений от 5 до 50 мкм включ. | ±5 |
| в диапазоне измерений св. 50 до 300 мкм | ±10 |
| - с датчиком вихретоковым СИЭЛ-166Д-16 в диапазоне измерений от 20 до 300 мкм включ. | ±10 |
| в диапазоне измерений св. 300 до 1000 мкм | ±20 |
| - с преобразователем ВК-316ИС в диапазоне измерений от 5 до 50 мкм включ. | ±5 |
| в диапазоне измерений св. 50 до 500 мкм | ±10 |
| Пределы допускаемой абсолютной погрешности измерений виброперемещения в диапазоне амплитуд и диапазоне рабочих частот в рабочем диапазоне температур для каналов, мкм: - с датчиком вихретоковым СИЭЛ-166Д-10 в диапазоне измерений от 5 до 50 мкм включ. | ±8 |
| в диапазоне измерений св. 50 до 300 мкм | ±15 |
| - с датчиком вихретоковым СИЭЛ-166Д-16 в диапазоне измерений от 20 до 300 мкм включ. | ±15 |
| в диапазоне измерений св. 300 до 1000 мкм | ±30 |
| - с преобразователем ВК-316ИС в диапазоне измерений от 5 до 50 мкм включ. | ±8 |
| в диапазоне измерений св. 50 до 500 мкм | ±15 |
| Канал измерений линейных перемещений (осевого перемещения) | |
| Диапазоны измерений осевых перемещений для каналов, мм: - с датчиком вихретоковым СИЭЛ-166Д-10 | от 0,3 до 2,5 |
| - с датчиком вихретоковым СИЭЛ-166Д-16 | от 0,5 до 4,5 |
| - с датчиком вихретоковым ДВТ20 | от 1,0 до 5,0 |
| - с приборами для измерения линейного перемещения моделей ВК-316 ОС.01 или ВК-316ОС.04 | от 1,0 до 2,0 |
| Пределы допускаемой основной абсолютной | |
| погрешности измерений осевого перемещения для каналов, | |
| мкм: | |
| - с датчиком вихретоковым СИЭЛ-166Д-10 | ±10 |
| - с датчиком вихретоковым СИЭЛ-166Д-16 | ±30 |
| - с датчиком вихретоковым ДВТ20 | ±30 |
| - с приборами для измерения линейного перемещения моделей | |
| ВК-316 ОС.01 или ВК-316ОС.04 | ±10 |
| Пределы допускаемой абсолютной погрешности | |
| измерений осевого перемещения в рабочем диапазоне темпера- | |
| тур для каналов, мкм: | |
| - с датчиком вихретоковым СИЭЛ-166Д-10 | ±15 |
| - с датчиком вихретоковым СИЭЛ-166Д-16 | ±40 |
| - с датчиком вихретоковым ДВТ20 | ±40 |
| - с приборами для измерения линейного перемещения моделей | |
| ВК-316 ОС.01 или ВК-316ОС.04 | ±15 |
| Канал измерений линейных перемещений (относительного перемещения) | |
| Диапазоны измерений относительного перемещения ротора для | |
| каналов, мм: | |
| - с датчиком вихретоковым ДВТ43.20 (при ширине пояска рото- | |
| ра от 10 до 40 мм) | ±20 |
| - с датчиком вихретоковым ДВТ43.30 (при ширине пояска рото- | |
| ра от 20 до 65 мм) | ±25 |
| - с датчиком вихретоковым ДВТ43.50 (при ширине пояска рото- | |
| ра от 55 до 85 мм) | ±12,5 |
| - с прибором для измерения линейных перемещений модели | |
| ВК-316ТР (при ширине пояска ротора 35, 40, 55, 60 мм) | ±5 |
| Пределы допускаемой основной абсолютной | |
| погрешности измерений для каналов, мм: | |
| - с датчиком вихретоковым ДВТ43.20 | ±0,2 |
| - с датчиком вихретоковым ДВТ43.30 | ±0,25 |
| - с датчиком вихретоковым ДВТ43.50 | ±0,2 |
| - с прибором для измерения линейных перемещений модели | |
| ВК-316ТР | ±0,25 |
| Пределы допускаемой абсолютной погрешности | |
| измерений в рабочем диапазоне температур для каналов, мм: | |
| - с датчиком вихретоковым ДВТ43.20 | ±0,3 |
| - с датчиком вихретоковым ДВТ43.30 | ±0,4 |
| - с датчиком вихретоковым ДВТ43.50 | ±0,3 |
| - с прибором для измерения линейных перемещений модели | |
| ВК-316ТР | ±0,5 |
| Канал измерений частоты вращения | |
| Диапазон измерений частоты вращения, об/мин | от 2 до 5000 |
| Пределы допускаемой абсолютной погрешности | ±(1 + 0,0025n), |
| измерений частоты вращения, об/мин | где n - частота вращения |
| (об/мин) | |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности измерений частоты вращения в рабочем диапазоне температур, об/мин | ±3 |
| Общие характеристики | |
| Нормальная область значений температуры, °С | 20 ±5 |
| У словия эксплуатации диапазон рабочих температур, °С: | |
| - стойки | от 0 до 50 |
| - вибропреобразователей МВ-43, МВ-45, МВ-46 | от минус 60 до плюс 250 |
| - вибропреобразователя МВ-44 | от минус 60 до плюс 400 |
| - вибропреобразователя МВ-47 | от минус 60 до плюс 650 |
| - акселерометров АС 102, АС 104, АС 131, АС 136, АС224 | от минус 50 до плюс 121 |
| - акселерометров 608А10, 608А11 | от минус 54 до плюс 121 |
| - акселерометра АС208 | от минус 50 до плюс 150 |
| - блока согласования-нормализации БСН 7402 | от минус 10 до плюс 70 |
| - датчиков вихретоковых СИЭЛ-166Д-10, СИЭЛ-166Д-16 | от 0 до 120 |
| - преобразователей линейных перемещений ПЛП 102-1, ПЛП 102-2 | от минус 30 до плюс 70 |
| -датчика ВК-316ОС.02 | от 5 до 110 |
| - усилителей согласующих ВК-316ОС.03 (ВК-316ОС.05) | от 5 до 40 |
| - датчика виброперемещения (преобразователя вихретокового ВК-316ИС) | от 5 до 70 |
| - устройства согласующего ВК-316 | от 5 до 40 |
| - датчика ВК-316ТР.01 | от 5 до 70 |
| - усилителя согласующего ВК-316ТР.02 | от 5 до 40 |
| - датчиков вихретоковых ДВТ20, ДВТ43 | от минус 40 до плюс 180 |
| - преобразователей ИП34, ИП43 | от минус 40 до плюс 70 |
| - датчика частоты вращения IF5646 | от минус 20 до плюс 80 |
| - датчика частоты вращения Bi1,5-EG08K-Y1 | от минус 25 до плюс 70 |
| - датчика частоты вращения IFRM 08P1707 | от минус 25 до плюс 100 |
| Г абаритные размеры (длина х ширина х высота), не более, мм: | |
| - стойки | 2200 х 600 х 600 |
| - контрольно-измерительного блока 7708 (7707) | 485 х 135 х 340 |
| - вибропреобразователей МВ-43, МВ-44, МВ-47 | 60 х 33 х 45 |
| - вибропреобразователя МВ-45 | диаметр 23,5х 49 |
| - вибропреобразователя МВ-46 | 60 х 33 х 33 |
| - акселерометров АС 102, АС131, АС 133 | диаметр 21 х 52 |
| - акселерометров АС 104, АС 136 | 52 х33х25 |
| - акселерометра АС224 | 42х20х19 |
| - акселерометров 608А10, 608А11 | диаметр 22 х 32 |
| - акселерометра АС208 | 52х32х25 |
| - блока согласования-нормализации БСН 7402 | 215 х 100 х 65 |
| - датчика вихретокового СИЭЛ-166Д-10 | диаметр 10 х200 |
| - датчика вихретокового СИЭЛ-166-16 | диаметр 16 *200 |
| - преобразователей линейных перемещений ПЛП102-1, ПЛП102-2 | 215 * 100 * 65 |
| - датчика виброперемещения ВК-316 (преобразователя вихретокового ВК-316ИС) | диаметр 14 * 100 |
| - устройства согласующего ВК-316 | 60 * 90 * 30 |
| - датчика ВК-316ОС.02 | диаметр 16 * 40 |
| - усилителей согласующих ВК-316ОС.03 (ВК-316ОС.05) | 115 * 65 * 34 |
| - датчика ВК-316ТР.01 | 80 * 55 * 22 |
| - усилителя согласующего ВК-316ТР.02 | 115* 65 * 30 |
| - датчика вихретокового ДВТ20 | 80 * 22 * 22 |
| - датчика вихретокового ДВТ43 | 140 * 50 * 18 |
| - преобразователей ИП34, ИП43 | 127 * 62 * 34 |
| - датчика частоты вращения IF5646 | диаметр 12 * 102 |
| - датчика частоты вращения Bi1,5-EG08K-Y1 | диаметр 8 * 22 |
| - датчика частоты вращения IFRM 08P1707 | диаметр 8 * 30 |
| Масса, не более, г: | |
| - контрольно-измерительного блока 7708 (7707) | 7000 |
| - вибропреобразователей МВ-43, МВ-44 | 150 |
| - вибропреобразователя МВ-47 | 120 |
| - вибропреобразователя МВ-45 | 60 |
| - вибропреобразователя МВ-46 | 90 |
| - акселерометров АС 102, АС131, АС 133 | 90 |
| - акселерометра АС 104 | 145 |
| - акселерометра АС 136 | 156 |
| - акселерометра АС224 | 60 |
| - акселерометров 608А10, 608А11 | 105 |
| - акселерометра АС208 | 156 |
| - блока согласования-нормализации БСН 7402 | 600 |
| - датчиков вихретоковых СИЭЛ-166Д-10, СИЭЛ-166Д-16 (с кабелем в металлорукаве длиной 8 м) | 500 |
| - преобразователей линейных перемещений ПЛП 102-1, ПЛП 102-2 | 900 |
| - преобразователя вихретокового ВК-316ИС | 600 |
| - датчика ВК-316ОС.02 (с кабелем) | 300 |
| - усилителей согласующих ВК-316ОС.03 (ВК-316ОС.05) | 300 |
| - датчика ВК-316ТР.01 (с кабелем) | 300 |
| - усилителя согласующего ВК-316ТР.02 | 300 |
| - датчика вихретокового ДВТ20 (с кабелем) | 2200 |
| - датчика вихретокового ДВТ43 (с кабелем) | 1400 |
| - преобразователей ИП34, ИП43 | 300 |
| - датчика частоты вращения IF5646 | 92 |
| - датчиков частоты вращения Bi1,5-EG08K-Y1, IFRM 08P1707 | 63 |
наносится на корпус стойки наклеиванием и на титульный лист руководства по эксплуатации методом печати или наклеиванием.
Таблица 3
| Наименование | Кол-во |
| Комплексы для измерений и контроля параметров роторных агрегатов «АЛМАЗ-7010» | 1 шт. |
| Руководство по эксплуатации АЛМ 7010.00.000 РЭ с Методикой поверки | 1 экз. |
| Паспорт АЛМ 7010.00.000 ПС | 1 экз. |
осуществляется в соответствии с документом АЛМ7010.00.000 РЭ «Комплексы для измерений и контроля параметров роторных агрегатов «АЛМАЗ - 7010», Приложение Б «Методика поверки комплексов», утвержденным ФГУП «ВНИИМС» 16 июня 2016 года.
Основные средства поверки: поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012, генератор сигналов сложной формы AFG3021 (Государственный реестр СИ № 32620-06), устройство УПД (Государственный реестр СИ № 41293-09), стенды калибровочные переносные для токовихревых датчиков КСВД-1 (Государственный реестр СИ № 24123-02).
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак поверки в виде голографической наклейки наносится на корпус стойки или контрольноизмерительного блока 7708 (7707) наклеиванием.
ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях». Общие требования.
ГОСТ ИСО 7919-1-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах». Общие требования.
Технические условия ТУ4277-075-54981193-15 «Комплексы для измерений и контроля параметров роторных агрегатов «АЛМАЗ-7010».
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
