| Номер в госреестре | 64816-16 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | КЭР |
| Изготовитель | Общество с ограниченной ответственностью «Комплексное ЭнергоРазвитие-Инжиниринг» (ООО «КЭР-Инжиниринг»), г. Казань |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления «КЭР» предназначены для непрерывного измерения давления (перепада, избыточного, абсолютного) нейтральных и агрессивных сред и дальнейшего преобразования в унифицированный токовый выходной сигнал дистанционной передачи.
Принцип действия преобразователей давления «КЭР» основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме, которое с помощью электронного блока преобразуется в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым сигналом в стандарте HART, либо в сигнал с цифровым протоколом FOUNDATION Fieldbus (FF) или PROFIBUS PA.
Конструктивно преобразователи давления «КЭР» состоят из измерительного модуля и электронного блока. Измерительный модуль включает в себя измерительную камеру с установленными в ней мембраной и первичного тензорезисторного преобразователя. Электронный блок состоит из аналого-цифрового преобразователя, микропроцессора и цифроаналогового преобразователя.

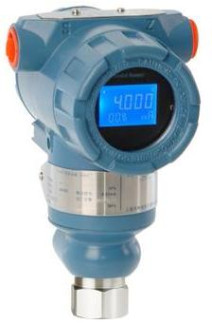

Преобразователь «КЭР» имеет жидкокристаллический индикатор, который отображает в цифровом виде значения измеренных параметров в физических единицах или в процентах от аналоговой шкалы. Кроме того, отображает диагностические сообщения о неисправностях.
Преобразователи давления «КЭР» имеют следующие модификации, которые определяются в зависимости от вида измеряемого давления и допускаемой основной приведенной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал:
- КЭР-П-0,1 - преобразователь для измерения перепада давления с пределами допускаемой приведенной основной погрешностью ±0,1 % ;
- КЭР-А-0,1 - преобразователь для измерения абсолютного давления с пределами допускаемой приведенной основной погрешностью ±0,1 %;
- КЭР-И-0,1 - преобразователь для измерения избыточного давления с пределами допускаемой приведенной основной погрешностью ±0,1 %;
- КЭР-П-0,2 - преобразователь для измерения перепада давления с пределами допускаемой приведенной основной погрешностью ±0,2 %;
- КЭР-А-0,2 - преобразователь для измерения абсолютного давления с пределами допускаемой приведенной основной погрешностью ±0,2 %;
- КЭР-И-0,2 - преобразователь для измерения избыточного давления с пределами допускаемой приведенной основной погрешностью ±0,2 %.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса преобразователя давления «КЭР».
отсутствует.
Таблица 1
| М | инимальный верхний предел измерений Ртт, кПа |
| КЭР-П | 1 |
| КЭР-А | 20 |
| КЭР-И | 20 |
| Максимальный верхний предел измерений Ртах, МПа | |
| КЭР-П | 6,894 |
| КЭР-А | 59,984 |
| КЭР-И | 59,984 |
| Нижний предел измерений для всех преобразователей 0 | |
| Ряд верхних пределов измерений или диапазонов измерений от Ртш до Ртах по ГОСТ 22520-85 | |
| КЭР-П | 1; 1 , 6 ; 2,5; 4; 6; 10; 16,; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 (кПа) |
| КЭР-А | 2 5 ; 40; 6 0 ; 1 0 0 ; 1 6 0 ; 25 0; 400; 600 (кПа) |
| 1; 1,6; 2,5; 4; 6; 10; 25; 40 (МПа) | |
| КЭР-И | 25; 40; 60; 100; 160; 250; 400; 600 (кПа) |
| 1; 1,6; 2,5; 4; 6; 10; 25; 40 (МПа) | |
Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал или в цифровой выходной сигнал, приведены в таблице 2.
Таблица 2
| Модификация | Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал, % |
| КЭР-П | |
| КЭР-И | ±0,1 |
| КЭР-А | |
| КЭР-П | |
| КЭР-И | ±0,2 |
| КЭР-А |
Пределы допускаемой приведенной основной погрешности преобразователей в зависимости от диапазонов перенастройки верхней границы диапазона (ВГД) приведены в таблице 3.
Таблица 3
| Модификация | Пределы допускаемой прив диапазонах перенастройки | еденной основной погрешности, в ВГД |
| от Р max до Р max/5 | ±(0,015 + 0,005 Pmax/Pi) % от Pi | |
| от Ртах до Ртах/5 и более | ±0,04 % от Pi | |
| от Р max до Р тах/10 | ±(0,015 + 0,005 Pmax/Pi) % от Pi | |
| КЭР-П | от Р,^ до Рmax/10 и более | ±0,065 % от Pi |
| от Р,^ до Рmax/5 и более | ±0,04 % от Pi | |
| от Р max до Р max/10 | ±(0,0075 Pmax/Pi) % от Pi | |
| от Р max до Р max/10 и более | ±0,075 % от Pi | |
| КЭР-И | от Р max до Р max/10 | ±(0,075 Pmax/Pi) % от Pi |
| КЭР-А | от Р,^ до Рmax/10 и более | ±0,075 % от Pi |
| Ртах - максимальное значение верхней границы диапазона; Р1 - верхний предел измерений, выбранный из значений давления от Ртщ до Pmax | ||
Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от верхнего предела измерений, на каждые 10 °С от нормальных условий не превышает значений указанных в таблице 4.
| Модель | Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур. | |
| от Р max до Р max/5 | ±(0,0225 + 0,0045 Ртах/Pi) % от Pi | |
| КЭР-П | от Ртах до Ртах/5 и более | ±(0,045 + 0,009 Pr^/Pi) % от Pi |
| от Ртах до Ртах/30 и более | ±(0,045 + 0,0125 Pr^/Pi) % от Pi | |
| КЭР-И | от Ртах до Ртах/30 | ±(0,05 + 0,035 Pr^/Pi) % от Pi |
| КЭР-А | от Ртах до Ртах/30 и более | ± (0,05 + 0,035 Pr^/Pi) % от Pi |
| Ртах - максимальное значение верхней границы диапазона; Рi - верхний предел измерений, выбранный из значений давления от Ртщ до Pmax | ||
Величина выходного токового сигнала, мА от 4 до 20
Напряжение питания от источников постоянного тока, В от 10,5 до 45
Потребляемая мощность, В А, не более 1,0 Условия эксплуатации:
- температура окружающего воздуха,° С от минус 50 до плюс 70
- атмосферное давление, кПа от 84 до 106,7
- относительная влажность воздуха, % от 30 до 100 Габаритные размеры, мм, не более 105х127х210 Масса преобразователя, кг, не более 3,6 Средняя наработка на отказ, ч, не менее 150000 Средний срок службы лет, не менее 15
наносится на титульный лист руководства по эксплуатации и паспорт преобразователя типографским способом и на табличку, которая крепится на корпус преобразователя давления «КЭР» - сеткографией.
Таблица 5
| Наименование | Количество | Примечание |
| Преобразователь давления «КЭР» | 1 шт. | Модификация по требованию заказчика |
| Преобразователь давления КЭР. Руководство по эксплуатации. 4212-044-60329203РЭ | 1 экз. | |
| Преобразователь «КЭР». Паспорт. 4212-044-60329203ПС | 1 экз. | |
| Преобразователь «КЭР». Методика поверки. 4212-044-60329203МП | 1 экз. | |
| Комплект монтажных и запасных частей, вентильный блок и индикаторное устройство | 1 компл. | В зависимости от заказа |
осуществляется по документу 4212-044-60329203МП «ГСИ. Преобразователи давления КЭР. Методика поверки», утверждённому ФБУ «ЦСМ Татарстан» 07 июля 2016 г.
Перечень средств измерений, применяемых при поверке:
- манометр грузопоршневой МП, кт 0,05;
- манометры образцовые МО, пределы измерений 4; 10; 40; 100 кПа; 2,5 МПа; кт 0,15; 0,25.
- микроманометр, кт 0,06 ;
- задатчик давления «Воздух-1,6», пг ±0,05 % от номинального значения выходного давления;
- вольтметр универсальный В7-77, пг ±0,25 %;
Результаты поверки оформляют записью в соответствующем разделе паспорта, заверяют подписью поверителя и знаком поверки.
содержатся в разделе 2.5 «Измерение параметров, регулирование и настройка датчиков с кодом электронного преобразователя» Руководства по эксплуатации 4212-044-60329203РЭ.
ГОСТ Р 8.802-2012 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1х10 до 1 х10 3 Па.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений разности давлений до 4 104 Па.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.
ГОСТ 22520-85 Датчики давления разрежения, разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
Технические условия «Преобразователи давления КЭР» ТУ 4212-044-60329203-2016.
