Преобразователи термоэлектрические кабельные 6К, CAIN-116U, 64821-16

Назначение

Преобразователи термоэлектрические кабельные 6К, CAIN-116U (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры газообразных и жидких сред, не агрессивных к материалу оболочки трубки ТП.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

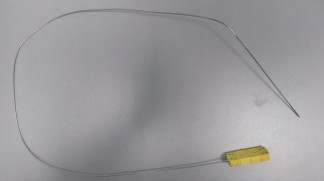

Термопреобразователи состоят из ЧЭ и термопарного разъёма. Чувствительный элемент ТП представляет собой гибкую металлическую трубку из инконеля с размещённой внутри неё хромель-алюмелевой термопарой. Рабочий спай термопары изолирован от оболочки, а термоэлектроды от оболочки и друг от друга мелкодисперсной минеральной изоляцией. Рабочий торец оболочки герметично заглушен аргонодуговой сваркой. Термопарный разъём предназначен для подключения ТП к микропроцессорному измерительному прибору. Модификации ТП отличаются друг от друга по длине ЧЭ.

Технические характеристики

Условное обозначение номинальной статической характеристики

(НСХ) преобразования по МЭК 60584-1:2013 (ГОСТ Р 8.585-2001):....................................K

Диапазон измерений температуры, °С:...................................от минус 40 до плюс 1100

Класс допуска:................................................................................................2

Пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте, °С:

-    от минус 40 до плюс 333 включ. °С:....................................................±2,5;

-    свыше плюс 333 до плюс 1100 °С:................................................±0,0075-^

Электрическое сопротивление изоляции при температуре (25±10)°С и относительной

влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:..........................................100

Длина корпуса ТП (в зависимости от модификации), мм:

-    6К.................................................................................от 508 до 3810;

-    CAIN-116U.....................................................................от 1067 до 3810

Диаметр ЧЭ ТП, мм, не более:.............................................................................2

Масса ТП, г, не более:......................................................................................200

Рабочие условия эксплуатации ТП:

-    диапазон температур окружающей среды, °С:.........................от минус 40 до плюс 220

-    относительная влажность воздуха, %, не более:.................................................95

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки ТП входят:

-    термопреобразователь - 1 шт. (модификация - в соответствии с заказом);

-    ответная часть термопарного разъема - 1 шт.;

-    прозрачный чехол для переноски ТП цилиндрической формы (тубус) - 1 шт.;

-    паспорт - 1 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    термометр сопротивления эталонный ЭТС-100 3-го разряда по ГОСТ 8.558-2009;

-    преобразователи термоэлектрические эталонные ТППО 1, 2-го разрядов по ГОСТ 8.558-2009;

-    калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);

-    калибраторы температуры КТ-3 (Регистрационный № 50907-12);

-    калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);

-    измеритель температуры многоканальный прецизионный МИТ 8.10 (Регистрационный № 19736-11).

Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

Международный стандарт МЭК 61515 (1995-07) Термопарные кабели и термопары с минеральной изоляцией.

Техническая документация фирмы OMEGA Engineering, Inc., США.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
