| Номер в госреестре | 64837-16 |
| Наименование СИ | Установка для регулировки и поверки счетчиков электроэнергии |
| Обозначение типа СИ | ELMA-8325 |
| Изготовитель | "Applied Precision Ltd.", Словакия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для регулировки и поверки счетчиков электроэнергии ELMA-8325 (далее по тексту - установка) предназначена для измерений электроэнергетических величин и формирования сигналов при поверке и калибровке электромеханических и статических (электронных) счетчиков активной и реактивной электрической энергии.
Установка предназначена для автоматизированной поверки счетчиков электрической энергии класса точности 0,2S и менее точных, а также для проведения регулировки и настройки их характеристик.
Установка обеспечивает возможность поверки и калибровки трехфазных и однофазных счетчиков электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.

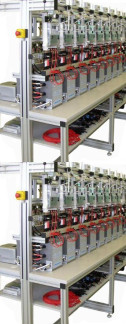

Установка выполнена в специальной стойке и представляет собой многофункциональное рабочее место.
Генератор испытательных сигналов формирует сигналы для усилителей тока и напряжения. Сигналы с выходов усилителей напряжения поступают на подключенные параллельно цепи напряжения эталонного счетчика и всех поверяемых счетчиков. Сигналы с выходов усилителей тока поступают в разрыв токовых цепей эталонного счетчика и на трехфазные развязывающие трансформаторы тока, соединенные между собой последовательно. К выходным обмоткам трансформаторов тока подключаются токовые цепи счетчика.
Трансформаторы тока работают в режиме короткого замыкания, это обеспечивает отсутствие взаимного влияния фазных сигналов тока и напряжения при поверке счетчиков.
Параметры выходных сигналов измеряются эталонным счетчиком. Эталонный счетчик имеет высокочастотный и низкочастотный импульсные выходы, частота импульсных сигналов на которых пропорциональна энергии подаваемой на поверяемые счетчики.
Установка позволяет одновременно испытывать до 64-х однофазных или трёхфазных счётчиков.
Защита от несанкционированного доступа к внутренним к частям и элементам выполнена путем нанесения защитной пломбы в виде наклейки на заднюю панель корпуса эталонного счётчика (Reference Standard) RS 2330A и трехфазного генератора сигналов SG 2330B.
Программное обеспечение трехфазного генератора сигналов SG 2330B и эталонного счётчика (Reference Standard) RS 2330A встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Установка и обработка выходных параметров осуществляется как на самой установке так и за счет программного обеспечения установленного на ПК. Идентификационные данные программного обеспечения установки представлены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения установки
| Идентификационные данные (признаки) | Значение | |
| Наименование ПО | ПО трехфазного генератора сигналов SG 2330B | ПО эталонного счётчика (Reference Standard) RS 2330A |
| Идентификационное наименование ПО | Firmware SG | Firmware RS |
| Номер версии ПО | 7.01 и выше | 7.03 и выше |
| Цифровой идентификатор ПО | D7DBE56FC6E7B34856 E22 | G8KBE41FV6E7B3586E5 6 |
Уровень защиты программного обеспечения трехфазного генератора сигналов SG 2330B и эталонного счётчика (Reference Standard) RS 2330A от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Таблица 2 - Основные метрологические и технические характеристики установки
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Напряжение питания переменного тока, В Частота, Гц Максимальная потребляемая мощность, кВ А | 230±22 50±2,5 20 | |
| Диапазон воспроизведения / измерения напряжения переменного тока (фаза - нейтраль), В | от 30 до 300 | |
| Разрешение, мВ | 1 | |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока (фаза - нейтраль), % | ±0,2 | |
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока (фаза - нейтраль), % | ±0,05 | |
| Диапазон воспроизведения / измерения силы переменного тока, А | от 0,001 до 120 | |
| Разрешение, мкА | 0,05 | |
| Пределы допускаемой относительной погрешности воспроизведения силы переменного тока, % | ±0,2 | |
| Пределы допускаемой относительной погрешности измерения силы переменного тока, % | ±0,05 | |
| Фазовый угол между напряжением и током первой гармоники, градус | От - 180 до + 180 | |
| Пределы допускаемой абсолютной погрешности измерений фазных углов между напряжением и током первой гармоники, градус | ±0,01 | |
| Диапазон регулирования частоты, Гц | от 40 до 70 | |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±0,005 | |
| Пределы допускаемой относительной погрешности измерений активной, реактивной, полной энергии и мощности, % | * ±0,05 | |
| Г армонические составляющие напряжения и тока по отношению к первой гармонике | произвольно программируемые до 100 | |
| Климатические условия | ||
| Диапазон рабочих температур, °С | от +15 до +25 | |
| Относительная влажность, % | при температуре не более 21°С | не более 85 |
| при температуре не более 25°С | не более 95 | |
| Технические характеристики | ||
| Масса, кг, не более | 115 | |
| Г абаритные размеры (длина х ширина х высота), мм | 1710 х 600 х 760 | |
| Степень защиты | IP20 | |
| Примечание * - относительно полной мощности | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность поставки установки
| Наименование и условное обозначение | Количество, шт. |
| Установка для регулировки и поверки счетчиков электроэнергии ELMA-8325 зав. № 2060090267 | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| РТ-МП-3012-551-2016 | 1 |
Таблица 4 - Перечень функциональных узлов установки
| Наименование и условное обозначение | Количество, шт. | Зав. № |
| Блок управления питанием (Control Unit) CU 1313B | 1 | 6530090248 |
| Эталонный счётчик (Reference Standard) RS 2330A | 1 | 1200090383 |
| Трехфазный генератор сигналов SG 2330B;; | 1 | 4050050276 |
| Преобразователь уровня измерительных сигналов (Signal Transducer) ST 1125B | 3 | 6100100589 6100100590 6100100591 |
| Блок усилителей напряжения и тока фазы (Power Unit) PU 4380A | 6 | 101051274 101051283 101051276 101051282 101051269 101051250 |
| Трехфазный блок сетевых предохранителей (Mains Unit) MU 1320B | 1 | 6720070199 |
осуществляется по документу РТ-МП-3012-551-2016 «ГСИ. Установка для регулировки и поверки счетчиков электроэнергии ELMA-8325. Методика поверки», утвержденному ФБУ «Ростест-Москва» 01.04.2016 г.
Основное средство поверки:
- Установки для поверки электросчетчиков MTE (Госреестр № 17750-08).
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Методы измерений с помощью установки для регулировки и поверки счетчиков электроэнергии ELMA-8325 указаны в документе «Руководство по эксплуатации».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.648-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110- до 210 Гц.
ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.
ГОСТ Р 8.767-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц.
Техническая документация фирмы «Applied Precision Ltd.», Словакия.
