| Номер в госреестре | 64840-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220 |
| Изготовитель | ПО "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФНД предназначены для преобразования силы переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока ТФНД-220 основан на явлении электромагнитной индукции переменного тока.

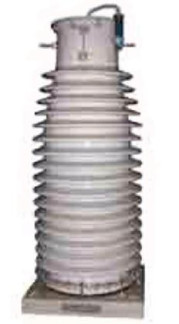

Трансформаторы тока ТФНД-220 изготовлены в период с 1965 г. по 1972 г. (далее -трансформаторы). Являются однофазными трансформаторами, состоящими из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка.
Крепление фарфоровой покрышки к основанию механическое.
Отсутствует.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока ТФНД-220
| Параметр | Значение | ||
| Тип трансформатора | ТФНД-220 | ТФНД-220 | ТФНД-220 |
| Номинальное напряжение, кВ | 220 | 220 | 220 |
| Заводской номер | 945, 972, 944, 605, 553, 606 | 581, 579 | 3715, 3716, 3714 |
| Номинальный первичный ток 11ном., А ' | 2000 | 1000 | 1200 |
| Номинальный вторичный ток 12ном., А | 1 | 5 | 1 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения 8ном., ВА | 30 | 20 | 30 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 |
Окончание таблицы 1
| Параметр | Значение | |
| Тип трансформатора | ТФНД-220 IV | ТФНД-220 IV |
| Номинальное напряжение, кВ | 220 | 220 |
| Заводской номер | 92, 115, 411, 281, 232 | 5221 |
| Номинальный первичный ток 11ном., А | 1000 | 1000 |
| Номинальный вторичный ток 12ном., А | 5 | 5 |
| Класс точности обмоток для измерения | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., ВА | 30 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 |
наносят на титульный лист паспорта методом печати.
В комплект поставки входят:
1. Трансформаторы тока ТФНД-220 (заводские номера 945, 972, 944, 3715, 3716, 3714, 581, 579, 605, 553, 606) - 11 шт.;
2. Трансформаторы тока ТФНД-220 IV (заводские номера 92, 115, 411, 281, 232, 5221) - 6
шт.;
4. Паспорт на трансформаторы тока ТФНД-220 - 11 экз.;
5. Паспорт на трансформаторы тока ТФНД-220 IV - 6 экз.
осуществляется по ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Основные средства поверки:
- Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 2700704);
- Прибор сравнения КНТ-03 (Госреестр № 24719-03).
Методы измерений с помощью трансформаторов тока ТФНД-220 указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-220
ГОСТ 7746 ГСИ. Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
| Зарегистрировано поверок | 23 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
