Трансформаторы тока ТНДМ-110, ТНД-110, 64842-16

Трансформаторы тока ТНДМ-110, ТНД-110 предназначены для преобразования силы переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

Документы

Описание типа

Карточка СИ

Номер в госреестре	64842-16
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТНДМ-110, ТНД-110
Изготовитель	ПО "Уралэлектротяжмаш", г.Екатеринбург
Год регистрации	2016
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия трансформаторов тока ТНДМ-110, ТНД-110 основан на явлении электромагнитной индукции переменного тока.

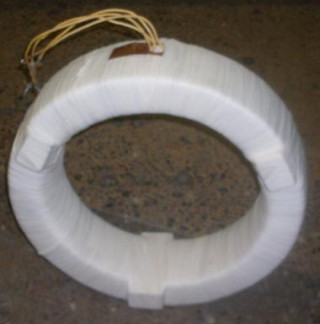

Трансформаторы тока ТНДМ-110, ТНД-110 изготовлены в период с 1954 г. по 1964 г. (далее - трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.

Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.

Трансформаторы тока встраиваются в масляные выключатели номинальным напряжением 110 кВ.

Программное обеспечение

Отсутствует.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ТНДМ-110, ТНД-110 приведены в таблице 1.

Параметр	Значение
Тип трансформатора	ТНДМ-110
Заводской номер	3760-А, 3760-В, 3760-С, 4318-А, 4318-В, 4318-С, 5770-А, 5770-В, 5770-С, 3755-А, 3755-В, 3755-С, 4871-А, 4871-В, 4871-С, 4065-А, 4065-В, 4065-С, 4872-А, 4872-В, 4872-С, 5194-А, 5194-В, 5194-С, 5802-А, 5802-В, 5802-С, 5803-А, 5803-В, 5803-С, 4083-А, 4083-В, 4083-С, 4624А, 4624В, 4624С, 5015А, 5015В, 5015С, 5801-А, 5801-В, 5801-С, 5282-А, 5282-В, 5282-С, 4032 А, 4032 В, 4032 С, 3159 А, 3159 В, 3159 С, 6386 А, 6386 В, 6386 С, 5938-А, 5938-В, 5939-С, 3030 А, 3030 В, 3030 С, 3967-А, 3967-В, 3967-С, 2986-А, 2986-В, 2986-С, 6072-А, 6072-В, 6072-С, 4936-А, 4936-В, 4936-С, 4053-А, 4053-В, 4053-С, 5152-А, 5152-В, 5152-С,5210-А, 5210-В, 5210-С, 4066-А, 4066-В, 4066-С, 22861, 22670
Класс точности обмоток для измерения	3,0
Номинальный первичный ток 11ном., А	600
Номинальный вторичный ток 12ном., А	5
Номинальные вторичные нагрузки 8ном., В^А	30
Номинальный коэффициент безопасности приборов КБном	5
Номинальное напряжение ином., кВ	110
Номинальная частота Гном., Гц	50
Г абаритные размеры (длина х ширина х высота), мм	566 х 566 х 185
Масса, кг, не более	85
Температура окружающего воздуха, °С	от - 5 до + 35
Относительная влажность воздуха, не более, %	95

Параметр	Значение
Тип трансформатора	ТНДМ-110
Заводской номер	4870-А, 4870-В, 4870-С, 7305, 4855, 9020	111, 112,113, 121, 122, 123	131, 132, 133, 141, 142, 143	5403-А, 5403-В, 5403-С, 539-А, 539-В, 539-С	5407-А, 5407-В, 5407-С,	4874-А, 4874-В, 4874-С
Класс точности обмоток для измерения	0,5	3,0	3,0	3,0	3,0	1,0
Номинальный первичный ток 11ном., А	600	600	600	600	1000	1000
Номинальный вторичный ток 12ном., А	5
Номинальные вторичные нагрузки §ном., В^А	30	10	20	50	30	30
Номинальный коэффициент безопасности приборов КБном	5
Номинальное напряжение ином., кВ	110
Номинальная частота Гном., Гц	50
Г абаритные размеры (длина х ширина х высота), мм	566 х 566 х 185
Масса, кг, не более	85
Температура окружающего воздуха, °С	от - 5 до +35
Относительная влажность воздуха, не более, %	95

Параметр	Значение
Тип трансформатора	ТНДМ-110			ТНД-110
Заводской номер	4580-А, 4580-В, 4580-С, 5613-А, 5613-В, 5613-С, 5197-А, 5197-В, 5197-С	1270, 1213, 1091	5563-А, 5563-В, 5563-С	1465-А, 1465-В, 1465-С	3447-А, 3447-В, 3447-С
Класс точности обмоток для измерения	3,0	1,0	3,0	3,0	3,0
Номинальный первичный ток ^ном^ А	400	200	100	400	300
Номинальный вторичный ток Ьном^ А	5
Номинальные вторичные нагрузки 8номо В^А	20	30	20	30	30
Номинальный коэффициент безопасности приборов КБном	5
Номинальное напряжение ином., кВ	110
Номинальная частота Гном., Гц	50
Габаритные размеры (длина х ширина х высота), мм	566 х 566 х 185
Масса, кг, не более	85
Температура окружающего воздуха, °С	от - 5 до + 35
Относительная влажность воздуха, не более, %	95

Знак утверждения типа

наносят на титульный лист паспорта методом печати.

Комплектность

В комплект поставки входят:

1. Трансформаторы тока ТНДМ-110 (заводские номера 5938-А, 5938-В, 5939-С, 3760-А, 3760-В, 3760-С, 3755-А, 3755-В, 3755-С, 4083-А, 4083-В, 4083-С, 4318-А, 4318-В, 4318-С, 4936-

A, 4936-В, 4936-С, 4871-А, 4871-В, 4871-С, 4872-С, 4872-В, 4872-А, 5194-С, 5194-В, 5194-А, 4870-А, 4870-В, 4870-С, 141, 142, 143, 5015А, 5015В, 5015С, 5770-А, 5770-В, 5770-С, 22861, 22670, 5802-А, 5802-В, 5802-С, 5803-А, 5803-В, 5803-С, 111, 112, 113, 121, 122, 123, 5801-А, 5801-В, 5801-С, 6072, 6072, 6072, 3159 А, 3159 В, 3159 С, 6368 А, 6368 В, 6368 С, 3030 А, 3030

B, 3030 С, 4032 А, 4032 В, 4032 С, 3967-А, 3967-В, 3967-С, 4580-С, 4580-В, 4580-А, 4874-А, 4874-В, 4874-С, 5282-А, 5282-В, 5282-С, 5197-А, 5197-В, 5197-С, 5403-А, 5403-В, 5403-С, 5407-А, 5407-В, 5407-С, 5613-А, 5613-В, 5613-С, 4624А, 4624 В, 4624 С, 1270, 1213, 1091, 7305, 4855, 9020, 131, 132, 133, 539-А, 539-В, 539-С, 5563-А, 5563-В, 5563-С, 2986, 2986, 2986, 4053-А, 4053-В, 4053-С, 5152-А, 5152-В, 5152-С, 5210-А, 5210-В, 5210-С, 4066-А, 4066-В, 4066-С, 4065-А, 4065-В, 4065-С) - 131 шт.;

Лист № 5 Всего листов 5

2. Трансформаторы тока ТНД-110 (заводские номера 1465-А, 1465-В, 1465-С, 3447-А, 3447-В, 3447-С) - 6 шт.;

3. Паспорт на трансформаторы тока ТНДМ-110 - 131 экз.;

3. Паспорт на трансформаторы тока ТНД-110 - 6 экз.;
