| Номер в госреестре | 64848-16 |
| Наименование СИ | Газоанализаторы кислорода |
| Обозначение типа СИ | СГК-101М "Soler" |
| Изготовитель | ТОО "Проманалит", Казахстан, г.Павлодар |
| Год регистрации | 2016 |
| Срок свидетельства | 24.11.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы кислорода СГК-101М «Soler» (далее - газоанализаторы) предназначены для непрерывных дистанционных измерений объемной доли кислорода в газовых смесях при контроле технологических процессов, а также выбросов предприятий.
Газоанализаторы кислорода СГК-101М «Soler» представляют собой автоматические стационарные приборы непрерывного действия.

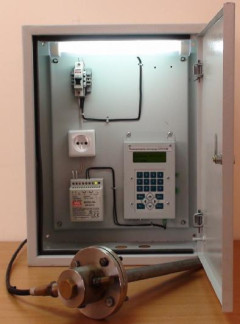

Конструктивно газоанализаторы состоят из измерительной камеры со встроенным датчиком кислорода, соединенной с пробоотборным зондом, и измерительного блока, в котором размещается измерительный модуль. Общий вид газоанализаторов кислорода СГК-101М «Soler» представлен на рисунках 1 и 2.
Принцип действия газоанализаторов основан на изменении ЭДС чувствительного элемента (твердоэлектролитного датчика), возникающем вследствие разности парциальных давлений кислорода в анализируемом газе и воздухе. Сигнал датчика, пропорциональный содержанию кислорода в измеряемой среде, преобразуется и передается на регистрирующие приборы в виде токового сигнала, а также на персональный компьютер (ПК) по каналу RS-485.
По устойчивости к воздействию климатических факторов газоанализаторы соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
Пломбировка корпуса газоанализаторов кислорода СГК-101М «Soler» не предусмотрена.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СГК-101М «Soler» |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию). Г азонали-заторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики газоанализаторов кислорода СГК-101М «Soler» приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений объемной доли кислорода, % | от 0 до 21 |
| Пределы допускаемой основной абсолютной погрешности измерений объемной доли кислорода, % в диапазоне от 0 до 5,0 % | ±0,2 |
| Пределы допускаемой основной относительной погрешности измерений объемной доли кислорода, % в диапазоне от 5,0 % до 21 % | ±5 |
| Вариация выходного сигнала (в долях от основной погрешности), не более | 0,5 |
| Предел допускаемой дополнительной погрешности при изменении температуры окружающей среды от нормальной на каждые 10 °С (в долях от основной погрешности), не более | 0,5 |
| Время установления выходного сигнала на уровне 90 %, с, не более | 10 |
| Время выхода газоанализатора на режим, мин, не более | 40 |
| Потребляемая электрическая мощность, Вт, не более | 60 |
| Габаритные размеры, мм, не более: - блока измерительного - измерительной камеры со встроенным датчиком кислорода (диа-метрхдлина) | 390x300x210 36x40 |
| Длина погружаемой части пробоотборного зонда, мм, не более | 2000 |
| Масса, кг, не более: - блока измерительного - измерительной камеры со встроенным датчиком кислорода | 5,5 6,0 |
| Выходной сигнал при сопротивлении нагрузки (0-2,5) кОм, мА | от 4 до 20 |
| Условия эксплуатации: | |
| о/~' - температура окружающего воздуха, С | от 5 до 45 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность воздуха, %, не более | 80 |
| - электрическое питание: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 50±1 |
| Параметры анализируемого газового потока: - температура, °С - запыленность, г/м3, не более - влажность, % - скорость потока анализируемой среды в газоходе, м/с | от 0 до 800 30 от 0 до 100 от 2 до 15 |
| Допустимая производственная вибрация: - с частотой, Гц, не более - амплитудой, мм, не более | 25 0,1 |
| Температура при хранении и транспортировании, °С | от -20 до +50 |
| Относительная влажность при хранении и транспортировании (без конденсации влаги), %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
- Г азоанализатор;
- пробоотборный зонд с измерительной камерой и датчиком кислорода;
- блок измерительный;
- кабель соединительный (датчик кислорода - блок измерительный);
- руководство по эксплуатации;
- паспорт;
- методика поверки.
осуществляется по документу KZ 04.01.00242-2014 «Газоанализаторы кислорода СГК-101М «Soler», производства ТОО «Проманалит», Казахстан. Методика поверки», утверждённому РГП «КазИнМетр» 11 ноября 2014 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей 1-го разряда кислорода в азоте (№ 10531-2014).
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация ТОО «Проманалит», Казахстан.
