| Номер в госреестре | 64852-16 |
| Наименование СИ | Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой |
| Обозначение типа СИ | PlasmaQuant |
| Изготовитель | "Analytik Jena AG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 31.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой PlasmaQuant (далее - спектрометры) предназначены для измерения содержания различных элементов по аттестованным методикам измерений.
Спектрометр эмиссионный с индуктивно-связанной плазмой представляет собой стационарный прибор, в основу работы которого положен метод эмиссионного спектрального анализа, использующего зависимость интенсивности спектральных линий от содержаний элементов в пробе.
Конструкция спектрометра включает в себя следующие основные части:
- Источник возбуждения спектра, состоящий из плазменной горелки, распылителя, распылительной камеры, индуктора, перистальтического насоса и радиочастотного генератора с регулируемой мощностью, предназначенный для поддержания плазмы и ввода в нее проб.
- Спектральный блок, предназначенный для формирования спектра эмиссионного оптического излучения;
- Система управления (программное обеспечение на ПК), предназначенная для управления прибором, процессом измерения, сбора и обработки выходной информации.
Спектрометр позволяет осуществлять два способа проецирования на входную щель спектрального блока факела плазмы - радиальный и аксиальный. В аксиальной схеме на входную щель проецируется торец факела, что позволяет увеличить интенсивность аналитического сигнала и в определенных случаях уменьшить порог обнаружения до нескольких раз (для образцов, в которых влиянием возрастания фонового излучения можно пренебречь).
Оптическая схема прибора базируется на двойном полихроматоре высокого разрешения с дифракционной решеткой и призмой. Сегментированный твердотельный детектор обеспечивает регистрацию спектра излучения плазмы.
Спектрометры PlasmaQuant выпускаются в двух модификациях: PQ 9000 и PQ 9000 Elite, которые отличаются оптическим разрешением за счет использования различных дифракционных решеток.
Спектрометр может поставляться в комплекте с автосамплером для автоматической подачи проб.
Конструктивно спектрометры выполнены в виде настольных приборов, управляемых с помощью ПО, установленного на персональном компьютере.
Управление процессом измерения и обработки выходной информации осуществляется с помощью ПО, установленного на персональном компьютере. Применение прибора для количественного анализа состава веществ и материалов в сфере государственного метрологического контроля допускается только по методикам измерений, аттестованным в установленном порядке.
Пломбирование спектрометров не предусмотрено.
Спектрометры оснащены автономным ПО ASpect PQ, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные.

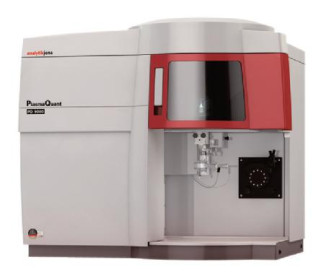

место нанесения знака поверки
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ASpect PQ |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 |
К метрологически значимой части ПО относится исполняемый файл ASpectPQ.exe. Метрологически значимая часть ПО выполняет управление спектрометром, установкой режимов работы спектрометра, регистрацию спектров излучения исследуемых проб, построение калибровочных зависимостей, обработку и хранение результатов измерений, проведение диагностических тестов прибора.
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Метрологические и технические характеристики | Значение характеристики |
| Спектральный диапазон, нм | от 160 до 900 |
| Предел допускаемого относительного СКО выходного сигнала, % | 3,0 |
| Пределы обнаружения по критерию 3о, мкг/дм3, для: | |
| - Zn (1=213,856 нм) в режиме аксиального обзора | 1,0 |
| - Pb (1=220,353 нм) в режиме аксиального обзора | 3,0 |
| - Cd (1=226,502 нм) в режиме аксиального обзора | 1,0 |
| - Ni (1=231,604 нм) в режиме аксиального обзора | 1,0 |
| - Mn (1=257,610 нм) в режиме аксиального обзора | 1,0 |
| - Cu (1=327,396 нм) в режиме аксиального обзора | 2,0 |
| - Na (1=589,592 нм) в режиме радиального обзора | 15 |
| - K (1=766,491 нм) в режиме радиального обзора | 50 |
| Г абаритные размеры спектрометра (ДхШхВ), мм, не более | 987x853x937 |
| Масса спектрометра, кг, не более | 170 |
| Напряжение питания переменного тока, В | 220+35-15 |
| Частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 8500 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч, не менее | 5000 |
| Условия эксплуатации: о/~' -диапазон температур окружающего воздуха, С -диапазон относительной влажности окружающего воздуха,% -диапазон атмосферного давления, кПа | от +15 до +35 от 20 до 90 от 84 до 106 |
наносится на лицевую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Спектрометр | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 19-241-2016 | 1 |
осуществляется по документу МП 19-241-2016 «ГСИ. Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой PlasmaQuant. Методика поверки», утвержденному ФГУП «УНИИМ» 21.04.2016 г.
Основные средства поверки:
- СО состава раствора ионов цинка ГСО 7770-2000 (массовая концентрация ионов цинка 1,0 г/дм , отн. погрешность ± 1,0 %);
- СО состава раствора ионов свинца ГСО 7878-2000 (массовая концентрация ионов свинца 1,0 г/дм , отн. погрешность ± 1,0 %);
- СО состава раствора ионов кадмия ГСО 7773-2000 (массовая концентрация ионов кадмия 1,0 г/дм , отн. погрешность ± 1,0 %);
- СО состава раствора ионов никеля ГСО 7111-94 (массовая концентрация ионов никеля 1,0 г/дм , отн. погрешность ± 1,0 %);
- СО состава раствора ионов марганца ГСО 7875-2000 (массовая концентрация ионов марганца 1,0 г/дм , отн. погрешность ± 1,0 %);
- СО состава раствора ионов меди ГСО 8210-2002 (массовая концентрация ионов меди 1,0 г/дм , отн. погрешность ± 1,0 %);
- СО состава раствора ионов натрия ГСО 7439-98 (массовая концентрация ионов натрия 1,0 г/дм3, отн. погрешность ± 1,0 %);
- СО состава раствора ионов калия ГСО 7771-2000 (массовая концентрация ионов калия 1,0 г/дм3, отн. погрешность ± 1,0 %).
Место нанесения знака поверки отмечено стрелкой на рисунке 1.
Методика измерений представлена в руководстве по эксплуатации.
Техническая документация изготовителя «Analytik Jena AG», Германия.
| Зарегистрировано поверок | 63 |
| Поверителей | 19 |
| Актуальность данных | 17.11.2024 |
