| Номер в госреестре | 64866-16 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | FALCON 503, FALCON 508, FALCON 511 |
| Изготовитель | "INNOVATEST Europe BV", Нидерланды |
| Год регистрации | 2016 |
| Срок свидетельства | 31.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Виккерса FALCON 503, FALCON 508, FALCON 511 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ 9450-76, ГОСТ Р ИСО 6507-1-2007.

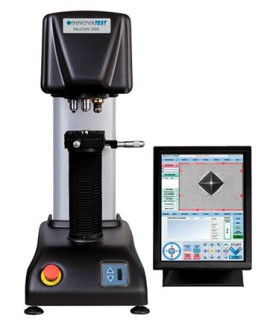

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Модификации твердомеров отличаются друг от друга диапазоном прикладываемых нагрузок. Возможно оснащение твердомера моторизованным столиком, дополнительными объективами и дополнительной обзорной камерой.
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IMPRESSIONS |
| Номер версии (идентификационный номер) ПО | не ниже v. 2.24 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Испытательные нагрузки, Н | Пределы допустимого отклонения нагрузок, % |
| 0,00981; 0,049 | ±2,0 |
| 0,098; 0,245; 0,490; 0,981 | ±1,5 |
| 1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 | ±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3. Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
| Модификация твердомера | Шкалы Виккерса | Диапазоны измерений твердости, HV |
| FALCON 508, FALCON 511 | HV 0,001 | от 30 до 100 |
| HV 0,005 | от 30 до 200 | |
| FALCON 503, FALCON 508, FALCON 511 | HV 0,01; HV 0,025 | от 50 до 350 |
| HV 0,05 | от 50 до 450 | |
| HV 0,1 | от 50 до 850 | |
| HV 0,2; HV 0,3 | от 50 до 1000 | |
| HV 0,5; HV 1; HV 2; HV 5; HV 10 | от 50 до 1500 | |
| FALCON 508, FALCON 511 | HV 20; HV 30; | от 50 до 1500 |
| FALCON 511 | HV 50 | от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей измерений твёрдости твердомерами приведены в таблице 4.
| Обозначение | Интервалы измерений твёрдости HV | |||||||||
| шкалы | от 30 | от | от | от | от | от | от | от | от | от |
| твёрдости | до 75 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 |
| до | до | до | до | до | до | до | до | до | ||
| 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | ||
| Пределы допускаемой абсолютной погрешности измерений твердости, HV, (±) | ||||||||||
| HV0,001 | 9 | 12 | - | - | - | - | - | - | - | - |
| HV0,005 | 9 | 12 | 16 | 20 | - | - | - | - | - | - |
| HV0,01 | 5 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,025 | 4 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,05 | - | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - |
| HV0,1 | - | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV0,2 | - | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | - | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | - | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | - | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | - | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | - | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10, HV20 | - | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30, HV50 | - | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
Продолжение таблицы 4
| Обозначение | Интервалы измерений твёрдости HV | ||||||||||
| шкалы | от | от | от | от | от | от | от | от | от | от | |
| твёрдости | 525 | 575 | 625 | 675 | 725 | 775 | 825 | 875 | 925 | 1075 | |
| до | до | до | до | до | до | до | до | до | до | ||
| 575 | 625 | 675 | 725 | 775 | 825 | 875 | 925 | 1075 | 1500 | ||
| Пределы допускаемой абсолютной погрешности измерений твердости, HV, (±) | |||||||||||
| HV0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - | |
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - | |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - | |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 | |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 | |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 | |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 | |
| HV10; HV20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 | |
| HV30, HV50 | 11 | 12 | 13 | 14 | 15 | 16 | 19 | 18 | 20 | 26 | |
Технические характеристики твердомеров приведены в таблице 5. Таблица 5 - Технические характеристики твердомеров_
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность при температуре 25 °С, % | от +10 до +35 от 10 до 90 |
| Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±0,5 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (длинахширинахвысота), мм, не более Г абаритные размеры рабочего пространства (ширинахвысота), мм, не менее | 525х323х773 200х170 |
| Масса, кг, не более | 75 |
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность твердомеров приведена в таблице 6. Таблица 6 - Комплектность твердомеров_
| Наименование | Количество, шт. | Примечание |
| Твердомер FALCON 503, или FALCON 508, или FALCON 511 | 1 | В соответствии с моделью |
| Блок принадлежностей | 1 | |
| Руководство по эксплуатации FALCON 503, FALCON 508, FALCON 511 - 01 РЭ | 1 | |
| Методика поверки FALCON 503, FALCON 508, FALCON 511 - 01 МП | 1 |
осуществляется по документу FALCON 503, FALCON 508, FALCON 511 - 01 МП «Инструкция. Твердомеры Виккерса FALCON 503, FALCON 508, FALCON 511. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 03.06.2016 г.
Основные средства поверки:
- эталонные меры микротвёрдости с метрологическими характеристиками по ГОСТ 8.063-2012 со значениями: (100±25) HV; (200±50) HV; (450±75) HV; (800±50) HV;
- эталонные меры твёрдости Виккерса с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников» ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
Техническая документация фирмы-изготовителя
