| Номер в госреестре | 64874-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TU125RS, TUC60 |
| Изготовитель | "S.A. de Construcciones Industriales (SACI)", Испания |
| Год регистрации | 2016 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока TU125RS, TUC60 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

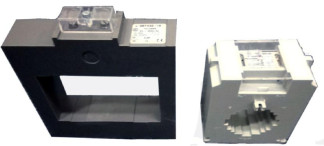

Трансформаторы тока выполнены в виде конструкции шинного типа, с литой изоляцией. Первичной обмоткой служит шина, пропускаемая через окно трансформатора. Трансформаторы имеют одну вторичную обмотку, предназначенную для измерения и учета электроэнергии. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.
Модификации трансформаторов тока различаются массой и габаритными размерами.
Отсутствует.
| Характеристика | Значение | |
| TU125RS | ТиС60 | |
| Номинальное напряжение, кВ | 0,66 | |
| Наибольшее рабочее напряжение, кВ | 0,72 | |
| Номинальный первичный ток, А | 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 1600; 1800; 2000; 2500; 3000; 4000; 5000; 6000 | |
| Наибольший рабочий первичный ток, А | в соответствии с ГОСТ 7746-2001 (табл. 10) | |
| Номинальный вторичный ток, А | 5 | |
| Номинальная частота, Гц | 50 или 60 | |
| Число вторичных обмоток | 1 | |
| Класс точности вторичных обмоток для измерений и учета | 0,2S; 0,2; 0,5S; 0,5 | |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 5; 10; 15; 20; 25; 30 | |
| Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений | от 3 до 30 | |
| Масса, кг, не более | 2,5 | 1,5 |
| Габаритные размеры, мм: (длинахвысотахширина) | 165x66x189 | 105x76x136,5 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3 | |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
| Таблица 2 - Комплект поставки | |
| Наименование | Количество , шт |
| Трансформатор тока TU125RS, TUC60 | 1 |
| Паспорт | 1 |
| Набор крепежа (по заказу) | 1 |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке. Основные средства поверки:
- Трансформаторы тока измерительные лабораторные ТТИ-5000.5 (рег. № 27007-04);
- Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (рег. № 19457-00);
- Приборы сравнения КНТ-05 (рег. № 37854-08);
- Приборы сравнения КНТ-03 (рег. № 24719-03);
- Приборы сравнения КТ-01 (рег. № 18287-99);
- Магазины сопротивления Р5018 (рег. № 3901-73);
- Магазины нагрузок МР 3027 (рег. № 34915-07).
отсутствуют.
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. Техническая документация фирмы «S.A. de Construcciones Industriales (SACI)», Испания.
