Весы платформенные РЕУС, 64875-16

Назначение

Весы платформенные РЕУС (далее — весы) предназначены для измерений массы различных грузов.

Описание

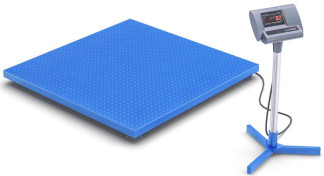

Весы (рисунок 1) имеют модульную конструкцию и состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики, п. Т.2.2.1 ГОСТ OIML R 76-1—2011), и весоизмерительного прибора (далее — индикатор, п. Т.2.2.2 ГОСТ OIML R 76-1—2011).

ГПУ представляет собой металлическую конструкцию с платформой для принятия нагрузки опирающуюся на один или четыре датчика.

В весах используются аналоговые датчики:

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam,

S beam, ^lumn, модификации H8C, НМ8,HM9B (Госреестр №55371-13);

-    датчики весоизмерительные тензорезисторные торговой марки «SIERRA» Bend beam, Single shear beam, Dual shear beam, S beam, ^lumn, Spoke type, модификации SH8Q SH2F (Госреестр №55917-13);

-    датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификация SQB (Госреестр №57673-14);

-    датчики весоизмерительные тензорезисторные М, модификации М70К, М50 (Госреестр № 53673-13);

-    датчики весоизмерительные тензорезисторные С и Н, модификация Н2 (Госреестр № 53636-13);

-    датчики весоизмерительные тензорезисторные Т, модификации Т60АМ2 (Госреестр № 53838-13);

-    датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации NHS,GZLB (Госреестр № 57674-14).

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к индикатору.

В весах используются индикаторы:

-    приборы весоизмерительные Микросим, модификации M0601, М0601-БМ-2 (Госреестр № 55918-13);

-    индикаторы весоизмерительные СКИ-12 (Госреестр № 58661-14);

-    приборы весоизмерительные ХК3190-А12Е, изготовитель «Shanghai Yaohua Weighing System Co.,LTD».

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее индикатора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство индикации отклонения от нуля — для приборов Микросим (4.5.5);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

-    устройство выбора единиц измерений (2.1);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

-    режим работы в качестве многоинтервальных весов - при использовании весоизмерительных приборов Микросим модификаций M0601, М0601-БМ-2; СКИ-12 (Т.3.2.6).

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (e диапазонов взвешивания многоинтервальных весов), диапазон температуры, указываются на маркировочной табличке весов согласно п. 7.1.2 1 ГОСТ OIML R 76-1—2011.

В многоинтервальных весах (с двумя поддиапазонами взвешивания) используются датчики с относительным значением невозврата выходного сигнала при возврате к минимальной нагрузке Z или числом поверочных интервалов датчика nmax не менее отношения Max2/ei весов.

Модификации весов имеют следующие обозначения вида РЕУС-[1] (для однодиапазонных весов) или РЕУС-[1]/[2] (для многоинтервальных весов), где [1] и [2] — обозначение максимальной нагрузки (см. таблицы 2 и 3).

Знак поверки в виде наклейки наносится на лицевую панель индикатора и/или ГПУ весов и/или свидетельство о поверке.

Место пломбировки разрушаемой наклейкой доступа к переключателю режима настройки на задней панели корпуса приборов Микросим

Также пломбируется корпус прибора (один из крепежных винтов задней крышки) для предотвращения доступа к внутренним частям прибора

Пломбировка свинцовой пломбой доступа к переключателю режима настройки на задней панели корпуса приборов СКИ-12

Пломбировка свинцовой пломбой корпуса KX-3190-A12E препятствующая доступу к переключателю режима настройки на печатной плате внутри прибора

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Доступ к параметрам настройки возможен только при нарушении пломбы и задействования переключателя режима настройки, находящегося на печатной плате прибора.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются на дисплее индикатора при включении весов и приведены в таблице 1. Номер версии (идентификационный номер) ПО должен быть не ниже указанных. X или ХХ - обозначение номера версии метрологически незначимой части ПО.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 1 — Метрологические и технические характеристики

Таблица 3 — Многоинтервальные весы

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе индикатора весов, а также на титульные листы эксплуатационной документации.

Комплектность

Весы — 1 шт.

Руководство по эксплуатации весов — 1 экз.

Руководство по эксплуатации индикатора — 1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 2. «Поверка весов» руководства по эксплуатации весов.

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы платформенные РЕУС. Руководство по эксплуатации. Паспорт», Раздел 4 «Работа с весами».

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
