| Номер в госреестре | 64887-16 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | Б5-71ММ |
| Изготовитель | ООО "Точное измерение", г.Ростов-на-Дону |
| Год регистрации | 2016 |
| Срок свидетельства | 01.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока Б 5-71 ММ предназначены для воспроизведения и измерения силы и напряжения постоянного тока.
Источники питания постоянного тока Б5-71ММ (далее Б5-71ММ) представляют собой регулируемый источник питания с непрерывно регулируемым выходным напряжением.
Управление и контроль за режимами работы источников питания Б5-71ММ осуществляет встроенный в базовый блок микроконтроллер. Встроенный измеритель напряжения и тока обеспечивает контроль значений воспроизводимых силы тока и напряжения.
Источники питания постоянного тока Б 5-71 ММ обладают низкой нестабильностью выходного напряжения и тока, и сохраняют свои технические характеристики при длительной непрерывной работе. Конструкция Б5-71ММ обеспечивает защиту от перегрузок, коротких замыканий на выходе прибора и обрывов нагрузки, а так же допускает соединение любой выходной клеммы с корпусом.
Источники питания постоянного тока Б5-71ММ обеспечивают:
- время отключения (включения) выходного напряжения кнопкой «отключение выхода» с передней панели прибора не более 15 с;
- ручное управление с передней панели;
- соединение любого из полюсов с корпусом;
- соединение источников в параллель и последовательно;
- производственно-эксплуатационный запас не менее 20 % по основным техническим параметрам;
- защиту от перегрузок и коротких замыканий.

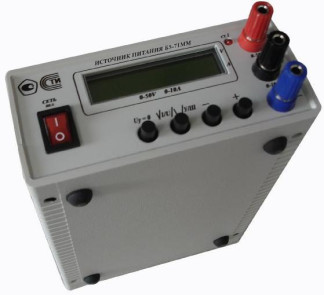

Места установки мастичных клейм от несанкциони рованного доступа
Основные метрологические характеристики источников питания постоянного тока Б5-71 ММ представлены в таблице 1.
Таблица 1.
| Наименование параметра | Значение параметра |
| Пределы воспроизведения напряжения постоянного тока, В | 0,01 - 50 |
| Пределы воспроизведения силы постоянного тока, А | 0,01 - 10 |
| Пределы абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±(0,002-иуст+0,15), где |
| иуст - установленное значение выходного напряжения, В | |
| Максимальное отклонение выходного напряжения при изменении нагрузки 0,9 максимального значения до нуля и от нуля до 0,9 максимального значения в режиме стабилизации напряжения постоянного тока, В, не более | 0,1 |
| Пределы абсолютной погрешности воспроизведения силы постоянного тока, А | ±(0,02-1макс+0,05), где |
| 1макс - максимальное значение выходного тока, А | |
| Пределы абсолютной погрешности измерения напряжения постоянного тока, В | ±(0,002-иШм+0,3), где |
| иизм - измеренное значение выходного напряжения, В | |
| Пределы абсолютной погрешности измерения силы постоянного тока, А | ±(0,02-!макс+0,05), где |
| 1макс - максимальное значение выходного тока, А | |
| Нестабильность выходного напряжения от изменения входного напряжения на ±22 В от номинального значения в режиме стабилизации напряжения, В | ±(0,001Имакс+0,003), где |
| имакс - максимальное значение выходного напряжения, В | |
| Нестабильность выходного напряжения при изменении тока нагрузки, В | ±(0,00ГИмакс+0,02), где |
| имакс - максимальное значение выходного напряжения, В | |
| Нестабильность выходного тока при изменении напряжения на нагрузке, А | ±(0,02-!макс+0,05), где |
| !макс - максимальное значение выходного тока, А | |
| Пульсации выходного напряжения в режиме стабилизации напряжения, мВ, не более: - среднеквадратического значения; - амплитудного значения. | 0,8; 20. |
| Пульсации выходного тока в режиме стабилизации тока, мА среднеквадратического значения, не более | 10 |
| Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 8 часов в режиме стабилизации напряжения исключая время установления рабочего режима, мВ, не более | ±50 |
| Нестабильность выходного тока от времени (дрейф выходного тока) за 8 ч, непрерывной работы и за любые 10 мин, из этих 8 ч в режиме стабилизации тока, исключая время установления рабочего режима, А, не более | ±(0,02-!макс+0,05), где |
| 1макс - максимальное значение выходного тока, А | |
| Напряжение сети переменного тока, В | 220±22 |
| Частота сети переменного тока, Гц | 50±0,4 |
| Мощность, потребляемая от сети переменного тока, В • А, не более | 500 |
| Время установки рабочего режима, мин, не более | 15 |
| Диапазон рабочих температур, °С | + 10 - + 35 |
| Относительная влажность воздуха при + 25 °С, %, не более | 80 |
| Атмосферное давление, кПа (мм рт.ст.) | 84,0 - 106,7 (630 - 800) |
| Габаритные размеры (ш*г*в), мм, не более | 140x220x70 |
| Масса, кг, не более | 1,5 |
| Длина кабеля сетевого питания, м, не менее | 1,5 |
Знак утверждения типа наносится методом шелкографии на переднюю панель источника питания постоянного тока Б5-71ММ и на титульный лист руководства по эксплуатации методом печати.
Комплектность источника питания постоянного тока Б 5-71 ММ представлена в таблице 2.
| Таблица 2. | |||
| Наименование, тип | Обозначение | Количество (шт) | Примечание |
| 1 | 2 | 3 | 4 |
| Источник питания постоянного тока Б 5-71 ММ | РПЕВ 436237.001 | 1 | |
| Руководство по эксплуатации* | РПЕВ 436237.001РЭ | 1 | Одна книга |
| Шнур питания сетевой | - | 1 | SCZ-1 |
| Ящик картонный** | РПЕВ 436237.005 | 1 | |
| Ящик транспортный | РПЕВ 436237.006 | 1 | По отдельному заказу |
| Примечания: | |||
| * Методика поверки МП входит в состав руководства по эксплуатации (РПЕВ 436237.001РЭ). | |||
| ** Комплектность выбирается по требованию заказчика. | |||
осуществляется в соответствии с разделом 10 «Поверка» документа РПЕВ 436237.001РЭ «Источники питания постоянного тока Б5-71ММ. Руководство по эксплуатации», утвержденным ФБУ «Ростовский ЦСМ» 25.03.2016 г.
Основные средства поверки:
- осциллограф С1-112А, (0 - 10) МГц, (0,005 - 5) В/дел, ПГ ±(4 - 6) % (Госреестр СИ № 11763-89);
- вольтметр В7-65, (1 • 10-5 - 1000) В, ПГ ±(0,05 % + 10 е.м.р.) (Госреестр СИ № 20250-06);
- милливольтметр В3-38А, (0,0001 - 300) В, (20 - 5 106) Гц, ПГ ±2,5 % (Госреестр СИ № 3243-82);
- катушка сопротивления Р310, 0,001 Ом, КТ 0,01/0,02 (Госреестр СИ № 1162-58);
- мегаомметр М4100/3, (0 - 100) МОм, 500 В, ПГ ±(1,5 - 4) % (Госреестр СИ № 3424-73);
- вольтметр Э533, (0 - 600) В, (45 - 65) Гц, КТ 0,5 (Госреестр СИ № 3937-78).
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке и в виде наклейки на корпус источника питания постоянного тока Б5-71ММ.
РПЕВ 436237.001РЭ «Источники питания постоянного тока Б5-71ММ. Руководство по эксплуатации», раздел 2.3. «Использование источника питания».
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
ТУ 6659-001-27194682-2015 Источники питания постоянного тока Б5-71ММ. Технические условия.
