Государственный реестр средств измерений

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х), 64896-16

64896-16
Расходомеры ультразвуковые (далее - расходомеры) УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) предназначены для измерений скорости, объемного расхода (объема) природного, попутного газа, массового расхода (массы) водяного пара.
Карточка СИ
Номер в госреестре 64896-16
Наименование СИ Расходомеры ультразвуковые
Обозначение типа СИ УЗР-868-ГФ(Х), ГМ(Х), ГП(Х)
Изготовитель ЗАО "ДС Контролз", г. Великий Новгород.
Год регистрации 2016
Срок свидетельства 07.09.2026
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры ультразвуковые (далее - расходомеры) УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) предназначены для измерений скорости, объемного расхода (объема) природного, попутного газа, массового расхода (массы) водяного пара.

Описание

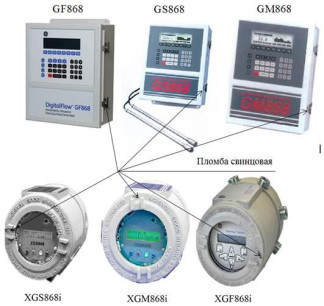

Расходомеры состоят из ультразвуковых преобразователей (ультразвуковых датчиков), установленных на участке измерительном с фланцевыми соединениями и электронновычислительного блока (далее - ЭВБ). Допускается установка ультразвуковых датчиков непосредственно на измерительный трубопровод, а также с использованием механизма извлечения (лубрикаторного). Ультразвуковой датчик представляет собой пьезокристалл, установленный внутри стального цилиндрического корпуса. Подключение ультразвукового датчика к ЭВБ осуществляется внутри взрывонепроницаемой оболочки, в которой может размещаться предусилитель.

Принцип действия расходомеров основан на определе-нии разности интервалов времени прохождения ультразвуковых импульсов по направлению потока рабочей среды и против него.

Расходомеры имеют различные исполнения по способу подключения к трубопроводу:

-    измерительный трубопровод с фланцевыми исполнениями;

-    монтаж на измерительном трубопроводе на месте эксплуатации.

Расходомеры УЗР-868-ГФ предназначены для измерения скорости, объемного расхода (объема) попутного нефтяного, факельного газов при рабочих условиях.

Расходомеры УЗР-868-ГФХ предназначены для измерения скорости, объемного расхода (объема) попутного и свободного нефтяного, факельного газов при рабочих условиях.

Расходомеры УЗР-868-ГМ предназначены для измерения скорости, объемного расхода (объема) при рабочих условиях природного, попутного нефтяного, факельного и других газов.

Расходомеры УЗР-868-ГМХ предназначены для измерения скорости, объемного расхода (объема) природного, попутного и свободного нефтяного, факельного газов и иных газов с известными физическими свойствами при рабочих условиях.

Расходомеры УЗР-868-ГП и УЗР-868-ГПХ предназначены для измерения скорости, объемного расхода (объема) насыщенного и перегретого пара.

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Встроенное программное обеспечение (ПО) расходомеров используется для измерения объемного расхода и объема газа в рабочих условиях, в том числе природного и свободного нефтяного и факельного, передачи результатов измерения, настройки, самодиагностики расходомеров и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО.

Защита ПО расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров исключается наличием в расходомерах функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного программного обеспечения расходомеров ультразвуковых приведены в таблице 1.

Таблица 1

УЗР-868-ГФ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GF868.BIN

GF868.HRT.BIN

GF868.G1A.BIN

Номер версии (идентификационный номер) ПО, не ниже

GF3R

GF3R-HRT

GF3S-G1A

Цифровой идентификатор ПО

E0EE

2026

74A1

УЗР-868-ГФХ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GF868.BIN

Номер версии (идентификационный номер) ПО, не ниже

Y4FF

Цифровой идентификатор ПО

6DFD

УЗР-868-ГМ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GM868.BIN

Номер версии (идентификационный номер) ПО, не ниже

GM3Q

Цифровой идентификатор ПО

0EB9

УЗР-868-ГМХ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XGM868.BIN

XGM868.HRT.BIN

XGM868i.BIN

Номер версии (идентификационный номер) ПО, не ниже

Y3FM

Y3C.HRT

Y4FM

Цифровой идентификатор ПО

9347

2CE6

6F43

УЗР-868-ГП

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GS868.BIN

Номер версии (идентификационный номер) ПО, не ниже

GS3N

Цифровой идентификатор ПО

42A8

УЗР-868-ГПХ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XGS868.BIN

XGS868i.BIN

Номер версии (идентификационный номер) ПО, не ниже

Y3FS

Y4FS

Цифровой идентификатор ПО

91BF

6F1F

Технические характеристики

Основные метрологические и технические характеристики расходомеров приведены в таблице 2.

Наименование характеристики

Модель

УЗР-868-ГФ

УЗР-868-ГФХ

УЗР-868-ГМ

УЗР-868-ГМХ

УЗР-868-ГП

УЗР-868-ГПХ

Диапазон измерения скорости, м/с

от 0,08 до 120

от 0,08 до 46

Максимально количество каналов измерения скорости и объемного расхода

2

Наружный диаметр измерительного трубопровода (D), мм

от 50 до 3000

от 50 до 1200

Температура измеряемой среды, °С

от -70 до +150 (от -70 до +280)*

(от-220 до +120)*

(от-190 до +450)*

от -50 до +150 (от-190 до +450)*

Максимальное давление измеряемой среды, МПа

до 20

до 18,7, 24*

Пределы допускаемой относительной погрешности при измерении скорости (V), объемного расхода (объема) при калибровке или поверке проливным методом -1 канальное исполнение (V>1,5 м/с)

(V=0,08...1,5 м/с)

-2 канальное исполнение ( V>1,5 м/с)

(V=0,08...1,5 м/с)

Пределы допускаемой относительной погрешности при измерении скорости (V), объемного расхода (объема) при калибровке или поверке имитационным методом, %

-    1 канальное исполнение^>1,5м/с)

-    2 канальное исполнение^>1,5м/с)

-    1 канальное исполнение (0,08^<1,5м/с)

-    2 канальное исполнение (0,08^<1,5м/с)

D<

1000

мм

D>

1000

мм

±1,5

±2,5

±1,0

±2,0

±2,0

±1,5

±4,0

±2,0

±1,5

±2,5

±1,0

±2,0

±2,0

±1,5

±4,0

±2,0

±1,5

±2,5

±1,0

±2,0

±2,0

±1,5

±4,0

±2,0

±2,5

±2,0

±4,0

±2,0

Температура окружающей среды ЭВБ, °С

от -20 до +55 (УЗР-868-ГФ) от -40 до +60 (УЗР-868-ГФХ)

от -40 до +60

от -20 до +55 (УЗР-868-ГП) от -40 до +60 (УЗР-868-ГПХ)

Модель

Наименование характеристики

УЗР-868-ГФ

УЗР-868-ГФХ

УЗР-868-ГМ

УЗР-868-ГМХ

УЗР-868-ГП

УЗР-868-ГПХ

Температура хранения, °С

от -55 до +75

Максимальная длина кабеля от преобразователя к вычислителю, м

330

150

(УЗР-868-ГП)

330

(УЗР-868-ГПХ)

Выходные сигналы:

аналоговый ( от 0/4 до 20 мА); импульсный; частотный; дискретный

Цифровые интерфейсы связи

RS232, RS48 RS485 или TCP

5*, OPC сервер*, HART, Modbus /IP*, Ethernet TCP/IP*, OPC server*, Foundation FieldBus*

Электропитание:

-    напряжение переменного тока

-    напряжение постоянного тока

220 В (±10%) 50±1 Гц от 12 до 48 В

220 В (±10%) 50±1 Гц от 12 до 28 В

Потребляемая мощность, Вт, не более

20

Г абаритные размеры электронновычислительного и приемопередающего блоков, мм, не более

362х290х130

(УЗР-868-ГФ)

208х208х168

(УЗР-868-

ГФХ)

362х290х130

(УЗР-868-ГМ)

208х208х168

(УЗР-868-ГМХ)

362х290х130

(УЗР-868-ГП)

208х208х168

(УЗР-868-ГПХ)

Масса электронно-вычислительного и приемо-передающего блоков, кг, не более

5 (УЗР-868-ГФ)

4,5 (УЗР-868-ГФХ)

5 (УЗР-868-ГМ) 4,5 (УЗР-868-ГМХ)

5 (УЗР-868-ГП) 4,5 (УЗР-868-ГПХ)

Средний срок службы, лет, не менее

10

Примечание:

* - комплектуется по спецзаказу

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на расходомере методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Кол-во, шт.

Примечание

Расходомер ультразвуковой

1

Модификация в зависимости от заказа

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Руководство по эксплуатации

1

Допускается поставлять один экземпляр в один адрес отгрузки

Расходомер ультразвуковой УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Паспорт

1

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Методика поверки. МП 0398-13-2016

1

Допускается поставлять один экземпляр в один адрес отгрузки

Комплект монтажных частей

1

Поверка

осуществляется по документу МП 0398-13-2016 «Инструкция. ГСИ. Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Методика поверки», утвержденному ФГУП «ВНИИР» 10 февраля 2016 г.

Основные средства поверки:

При проведении поверки с помощью поверочной установки:

-    частотомер Ч3-63 диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;

-    термометр сопротивления типа ТСП, пределы измерений от минус 20 °С до плюс 70 °C, предел допускаемой погрешности 0,1%;

-    манометр образцовый МО с верхним пределом измерений 25 МПа, класс точности 0,16 по ГОСТ 6521;

-    поверочная расходоизмерительная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределом основной относительной погрешности ±0,3%.

При проведении поверки имитационным методом:

-    сертифицированное программное обеспечение для расчета скорости звука;

Лист № 8 Всего листов 8

- персональный компьютер с установленным программным обеспечением PanaView.

Знак поверки наносится в свидетельство о поверке или паспорте.

Сведения о методах измерений

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Руководство по эксплуатации. АБЕЛ.001.00.000 РЭ.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

ТУ 4213-017-49148464-2016. Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Технические условия.
