Источники питания постоянного тока программируемые Z+, 64904-16

Источники питания постоянного тока программируемые серии Z+ (далее-источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	64904-16
Наименование СИ	Источники питания постоянного тока программируемые
Обозначение типа СИ	Z+
Изготовитель	Компания "TDK-Lambda Ltd.", Израиль
Год регистрации	2016
Срок свидетельства	07.09.2021
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия источника основан на преобразовании электрической энергии переменного тока, подаваемой на вход, в электрическую энергию постоянного тока на выходе.

Преобразование электрической энергии происходит за счет высокочастотной коммутации цепей, главными элементами которых являются индуктивные и емкостные накопители (дроссели, трансформаторы, конденсаторы). После фильтрации энергия подается на выходные клеммы в виде сигнала постоянного напряжения, значение которого после обработки аналого-цифровым преобразователем (АЦП) отображается на светодиодном индикаторе.

Источники имеют два режима функционирования:

- режим стабилизации тока;

- режим стабилизации напряжения.

В режиме стабилизации напряжения источник питания поддерживает с высокой точностью заданное выходное напряжение при изменении тока нагрузки в заданных пределах. Если в режиме стабилизации напряжения выходной ток превышает допустимые значения, источник питания автоматически переключается в режим стабилизации тока.

В режиме стабилизации тока источник питания поддерживает с высокой точностью заданный выходной ток при изменении сопротивления нагрузки. При уменьшении нагрузки менее допустимого значения источник питания автоматически переключается в режим стабилизации напряжения.

Источники имеют 37 модификаций: Z10-20, Z10-40, Z10-60, Z10-72, Z20-10, Z20-20, Z20-30, Z20-40, Z36-6, Z36-12, Z36-18, Z36-24, Z60-3.5, Z60-7, Z60-10, Z60-14, Z100-2,

Z100-4, Z100-6, Z100-8, Z160-1.3, Z160-2.6, Z160-4, Z160-5, Z320-0.65, Z320-1.3, Z320-2, Z320-2.5, Z650-0.32, Z650-0.64, Z650-1, Z650-1.25, Z375-2.2.

Модификации различаются между собой воспроизводимыми значениями напряжения и силы постоянного тока, погрешностями воспроизведения напряжения и силы тока, а также габаритными размерами и массой.

Источники предназначены для использования в качестве высокоточных программно управляемых источников постоянного тока в высокотехнологичных производствах.

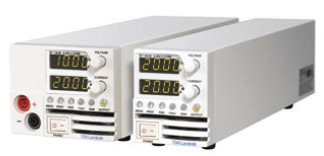

Источники представляют собой моноблочные электронные устройства.

На задней панели источников расположены: разъем сети питания, клемма заземления, выходные контакты, разъемы интерфейсов USB.

На передней панели источников расположены: цифровой индикатор и клавиши управления.

Воспроизводимые значения напряжения и силы тока можно устанавливать как с помощью органов ручного управления, так и с помощью внешнего компьютера через интерфейс связи USB.

В источниках предусмотрена защита от перегрузки по току и напряжению.

Программное обеспечение

Встроенное программное обеспечение (ПО) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность источников незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Встроенное ПО жестко зашито в микропроцессор источника и недоступно пользователю. Метрологические характеристики нормированы с учетом влияния ПО.

Внешнее ПО устанавливается на персональный компьютер, и предназначено для демонстрации работы с цифровыми интерфейсами. Оно представляет пользователю в удобной экранной форме процесс обмена командами дистанционного контроля. Внешнее ПО не является метрологически значимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	Встроенное ПО	Внешнее ПО
Идентификационное наименование ПО	Z+ control firmware Z 2p230	Z+ control
Номер версии (идентификационный номер) ПО	не ниже 2.100	не ниже 1.5.0
Цифровой идентификатор ПО	$58	-
Алгоритм вычисления цифрового идентификатора	Две последние значащие цифры суммы всех ASCII кодов (в шестнадцатиричном формате)	-

Технические характеристики

Таблица 2 -	Выходные характеристики источников*
Модифи кация	Диапазон воспроизведения напряжения постоянного тока, В**	Диапазон воспроизведения силы постоянного тока, А***	Полная выходная мощность, Вт	Максимальное значение
Модифи кация	Диапазон воспроизведения напряжения постоянного тока, В**	Диапазон воспроизведения силы постоянного тока, А***	Полная выходная мощность, Вт	выходного напряжения, В	силы тока, А
Z10-20	от 0,01 до 10	от 0,04 до 20	200	10	20
Z10-40	от 0,01 до 10	от 0,08 до 40	400	10	40
Z10-60	от 0,01 до 10	от 0,12 до 60	600	10	60
Z10-72	от 0,01 до 10	от 1,44 до 72	720	10	72
Z20-10	от 0,02 до 20	от 0,02 до 10	200	20	10
Z20-20	от 0,02 до 20	от 0,04 до 20	400	20	20
Z20-30	от 0,02 до 20	от 0,06 до 30	600	20	30
Z20-40	от 0,02 до 20	от 0,08 до 40	800	20	40
Z36-6	от 0,04 до 36	от 0,012 до 6	216	36	6
Z36-12	от 0,04 до 36	от 0,024 до 12	432	36	12
Z36-18	от 0,04 до 36	от 0,036 до 18	648	36	18
Z36-24	от 0,04 до 36	от 0,048 до 24	864	36	24
Z60-3.5	от 0,06 до 60	от 0,007 до 3,5	210	60	3,5
Z60-7	от 0,06 до 60	от 0,014 до 7	420	60	7
Z60-10	от 0,06 до 60	от 0,03 до 10	600	60	10
Z60-14	от 0,06 до 60	от 0,03 до 14	840	60	14
Z100-2	от 0,1 до 100	от 0,004 до 2	200	100	2
Z100-4	от 0,1 до 100	от 0,008 до 4	400	100	4
Z100-6	от 0,1 до 100	от 0,012 до 6	600	100	6
Z100-8	от 0,1 до 100	от 0,016 до 8	800	100	8
Z160-1.3	от 1,6 до 160	от 0,003 до 1,3	208	160	1,3
Z160-2.6	от 1,6 до 160	от 0,006 до 2,6	416	160	2,6
Z160-4	от 1,6 до 160	от 0,008 до 4	640	160	4
Z160-5	от 1,6 до 160	от 0,01 до 5	800	160	5
Z320-0.65	от 3,2 до 320	от 0,002 до 0,65	208	320	0,65
Z320-1.3	от 3,2 до 320	от 0,003 до 1,3	416	320	1,3
Z320-2	от 3,2 до 320	от 0,004 до 2	640	320	2
Z320-2.5	от 3,2 до 320	от 0,006 до 2,5	800	320	2,5
Z650-0.32	от 6,5 до 650	от 0,007 до 0,32	208	650	0,32
Z650-0.64	от 6,5 до 650	от 0,002 до 0,64	416	650	0,64
Z650-1	от 6,5 до 650	от 0,002 до 1	650	650	1
Z650-1.25	от 6,5 до 650	от 0,003 до 1,25	812,5	650	1,25
Z375-2.2	от 3,75 до 375	от 0,005 до 2,2	825	375	2,2
Примечания	: - указаны для работы в режиме программного управления источником; -шаг установки по напряжению составляет 0,012 % от имакс; **- шаг установки по току составляет 0,012 % от 1макс.

Таблица 3 - Метрологические характеристики источников в режиме стабилизации выходного напряжения*

Модифи кация	Пределы допускаемой основной погрешности воспроизведения напряжения постоянного тока - приведенной к конечному значению диапазона измерений (±у), %, - абсолютной (±Л), В	Уровень пульсаций выходного напряжения в диапазоне частот от 5 Гц до 1 МГц, мВ	Нестабильность выходного напряжения
Модифи кация			при изменении напряжения питания 1)	при изменении тока нагрузки 2)
Z10-20	0,05 (у)	5	±[0,0001- имакс +2мВ]	±[0,0001 ^макс +2мВ]
Z10-40	0,05 (у)	5	±[0,0001- имакс +2мВ]	±[0,0001 ^макс +2мВ]
Z10-60	0,05 (у)	5	±[0,0001- имакс +2мВ]	±[0,0001 ^макс +2мВ]
Z10-72	0,05 (у)	5	±[0,0001- имакс +2мВ]	±[0,0001 ^макс +2мВ]
Z20-10	0,05 (у)	6	± [0,0001 • имакс +2мВ]	±[0,0001 ^макс +2мВ]
Z20-20	0,05 (y)	6	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]
Z20-30	0,05 (y)	5	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]
Z20-40	0,05 (y)	5	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]
Z36-6	0,05 (y)	6	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]
Z36-12	0,05 (y)	6	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]
Z36-18	0,05 (y)	5	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]
Z36-24	0,05 (y)	5	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]
Z60-3.5	0,05 (y)	7	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]
Z60-7	0,05 (y)	7	±[0,0001 ^макс +2мВ]	±[0,0001 ^макс +2мВ]

Модифи кация	Пределы допускаемой основной погрешности воспроизведения напряжения постоянного тока - приведенной к конечному значению диапазона измерений (±у), %, - абсолютной (±Л), В	Уровень пульсаций выходного напряжения в диапазоне частот от 5 Гц до 1 МГц, мВ	Нестабильность выходного напряжения
Модифи кация			при изменении напряжения питания 1)	при изменении тока нагрузки 2)
Z60-10	0,05 (у)	12	±[0,0001 'Цмакс +2мВ]	±[0,0001 Цмакс +2мВ]
Z60-14	0,05 (у)	12	±[0,0001 Цмакс +2мВ]	±[0,0001 Цмакс +2мВ]
Z100-2	0,05 (у)	8	±[0,0001 Цмакс +2мВ]	±[0,0001 Цмакс +2мВ]
Z100-4	0,05 (у)	8	±[0,0001 Цмакс +2мВ]	±[0,0001 Цмакс +2мВ]
Z100-6	0,05 (у)	15	±[0,0001 Цмакс +2мВ]	±[0,0001 Цмакс +2мВ]
Z100-8	0,05 (y)	15	±[0,0001 Цмакс +2мВ]	[0,0001 Цмакс +2мВ]
Z160-1.3	[0,0005-иИзм+0,0005-иМакс] (Л)	10	±0,0001 Цмакс	±0,0001 Цмакс
Z160-2.6	[0,0005-Цизм +0,0005 Имакс] (Л)	10	±0,0001 Цмакс	±0,0001 Цмакс
Z160-4	[0,0005-Цизм +0,0005 Имакс] (Л)	10	±0,0001 Цмакс	±0,0001 Цмакс
Z160-5	[0,0005-Цизм +0,0005 Имакс] (Л)	10	±0,0001 Цмакс	±0,0001 Цмакс
Z320-0.65	[0,0005-Цизм +0,0005 Цмакс] (Л)	25	±0,0001 Цмакс	±0,0001 Цмакс
Z320-1.3	[0,0005-Цизм +0,0005 Цмакс] (Л)	25	±0,0001 Цмакс	±0,0001 Цмакс
Z320-2	[0,0005-Цизм +0,0005 Цмакс] (Л)	30	± 0,0001 Цмакс	± 0,0001 Цмакс
Z320-2.5	[0,0005-Цизм +0,0005 Цмакс] (Л)	30	±0,0001 Цмакс	±0,0001 Цмакс
Z650-0.32	[0,0005-Цизм +0,0005 Цмакс] (Л)	60	±0,0001 Цмакс	±0,0001 Цмакс
Z650-0.64	[0,0005-Цизм +0,0005 Цмакс] (Л)	60	±0,0001 Цмакс	±0,0001 Цмакс
Z650-1	[0,0005-Цизм +0,0005 Цмакс] (Л)	60	±0,0001 Цмакс	±0,0001 Цмакс
Z650-1.25	[0,0005-Цизм +0,0005 Цмакс] (Л)	60	±0,0001 Цмакс	±0,0001 Цмакс
Z375-2.2	[0,0005-Цизм +0,0005 Цмакс] (Л)	30	±0,0001 Цмакс	±0,0001 Цмакс
Примечания: - пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 0,00003 Цмакс на каждый 1 °С изменения температуры окружающей среды; * указаны для работы в режиме программного управления источником; 1) при изменении напряжения питания от 85 до 132 В или от 170 до 265 В при неизменном сопротивлении нагрузки; 2) при изменении нагрузки от 0 (режим холостого хода) до максимальной выходной нагрузки (максимальное значение выходного тока) и неизменном напряжении питания.

Модифика ция	Пределы допускаемой основной приведенной погрешности к конечному значению диапазона измерений (±у) воспроизведения силы постоянного тока, %	Уровень пульсаций силы тока в диапазоне частот от 5 Гц до 1 МГц, мА	Нестабильность выходного тока
Модифика ция			при изменении напряжения питания 3)	при изменении напряжения на 4) нагрузке 7
Z10-20	0,05	5	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z10-40	0,05	5	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z10-60	0,05	5	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z10-72	0,05	5	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z20-10	0,05	6	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z20-20	0,05	6	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z20-30	0,05	5	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z20-40	0,05	5	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z36-6	0,05	6	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z36-12	0,05	6	± [0,0001 1макс +2мА]	± [0,0001 1макс +5мА]
Z36-18	0,05	5	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z36-24	0,05	5	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z60-3.5	0,05	7	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z60-7	0,05	7	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z60-10	0,05	12	± [0,0001 Тмакс +2мА]	± [0,0001 Тмакс +5мА]
Z60-14	0,05	12	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z100-2	0,05	8	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z100-4	0,05	8	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z100-6	0,05	15	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]
Z100-8	0,05	15	±[0,0001 Тмакс +2мА]	±[0,0001 Тмакс +5мА]

Модифика ция	Пределы допускаемой основной приведенной погрешности к конечному значению диапазона измерений (±Y) воспроизведения силы постоянного тока, %	Уровень пульсаций силы тока в диапазоне частот от 5 Гц до 1 МГц, мА	Нестабильность выходного тока
Модифика ция			при изменении напряжения питания 3)	при изменении напряжения на 4) нагрузке 7
Z160-1.3	0,2	10	±[0,002 1макс]	±[0,0009 Тмакс]
Z160-2.6	0,2	10	±[0,002 1макс]	±[0,0009 Тмакс]
Z160-4	0,2	10	±[0,002 1макс]	±[0,0009 1макс]
Z160-5	0,2	10	± [0,002 1макс]	±[0,0009 1макс]
Z320-0.65	0,2	25	± [0,002 1макс]	±[0,0009 Тмакс]
Z320-1.3	0,2	25	±[0,002 1макс]	±[0,0009 Тмакс]
Z320-2	0,2	30	±[0,002 1макс]	±[0,0009 1макс]
Z320-2.5	0,2	30	±[0,002 1макс]	±[0,0009 Тмакс]
Z650-0.32	0,2	60	±[0,002 1макс]	±[0,0009 Тмакс]
Z650-0.64	0,2	60	±[0,002 1макс]	±[0,0009 Тмакс]
Z650-1	0,2	60	±[0,002 1макс]	±[0,0009 1макс]
Z650-1.25	0,2	60	±[0,002 1макс]	±[0,0009 Тмакс]
Z375-2.2	0,2	30	±[0,002 1макс]	±[0,0009 Тмакс]
Примечания: - пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 0,0001 1макс на каждый 1 °С изменения температуры окружающей среды; *- указаны для работы в режиме программного управления источником; 3) при изменении напряжения питания от 85 до 132 В или от 170 до 265 В при неизменном сопротивлении нагрузки; 4) при изменении выходного напряжения от минимального до максимального значения для данной модели и неизменном напряжении питания.

Таблица 5 - Технические характеристики источников

Наименование характеристики	Значение
Параметры электрического питания:
- номинальное напряжение переменного тока, В	110/220
- рабочее напряжение переменного тока, В	от 85 до 132
	от 170 до 265
- номинальная частота переменного тока, Гц	50/60
Средняя наработка на отказ, часов, не менее	10 000
Средний срок службы, лет, не менее	10
Условия эксплуатации:
- температура окружающей	от 0 до +50
среды, °С
- относительная влажность, %	от 30 до 90
- атмосферное давление, кПа	от 84 до 106,7
Нормальные условия применения:
- температура окружающей среды, °С	от +20 до +26
- относительная влажность, %	30-80
- атмосферное давление, кПа	от 84 до 106

Таблица 6 -Массогабаритные характеристики источников

Модификация	Масса, кг, не более	Г абаритные размеры, мм, не более *
Модификация	Масса, кг, не более	Длина	Ширина	Высота
Z+ мощностью 200 Вт	1,9	83	70	350
Z+ мощностью 400 Вт	1,9	83	70	350
Z+ мощностью 600 Вт	2,1	83	70	350
Z+ мощностью 800 Вт	2,1	83	70	350
Z+ мощностью 200 Вт (расширенный корпус)	2,4	83	105	350
Z+ мощностью 400 Вт (расширенный корпус)	2,4	83	105	350
Z+ мощностью 600 Вт (расширенный корпус)	2,6	83	105	350
Z+ мощностью 800 Вт (расширенный корпус)	2,6	83	105	350
Примечание:* без учета рукояток и выходных шин

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом, на боковую поверхность источника - в виде наклейки с помощью плёнки самоклеющейся ОЯАСЛЬ 641.

Комплектность

Таблица 7 - Комплектность

Наименование	Количество
Источник в транспортной упаковке	1 шт.
Кабель для гирляндного соединения	1 шт.
Сетевой кабель питания (при заказе необходимо указывать тип)	1 шт.
Диск с ПО «Z+ control»	1 шт.
Защита выходных шин/коннекторов (в зависимости от модели)	1 шт.
Набор для выходных разъемов БАМТЕС	-
Набор :винт+гайка+шайба - (в зависимости от модели)	-
Методика поверки	1 экз.
Руководство по эксплуатации	1 экз.

Поверка

осуществляется по документу МП 64904-16 «Источники питания постоянного тока программируемые серии Z+. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2016 г.

Основные средства поверки: шунт токовый АКИП-7501 (госреестр № 49121-12); нановольтметр/микроомметр Agilent 34420А (госреестр № 47886-11); мультиметр цифровой DT-9959 (госреестр № 56774-14); нагрузка электронная АКИП 1322 (госреестр № 40236-08 ); нагрузка электронная АКИП 1360 (госреестр № 60110-15); осциллограф цифровой 54600 (госреестр № 24152-02) .

Знак поверки наносится на боковую поверхность источников.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний ГОСТ Р 53390-2009 Совместимость технических средств электромагнитная. Низковольтные источники питания постоянного тока. Требования и методы испытаний

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы Техническая документация компании-изготовителя.
