Приборы комбинированные VirtualBench NI VB-8012, 64911-16

64911-16
Приборы комбинированные VirtualBench NI VB-8012 (далее - изделия) предназначены для выполнения измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, воспроизведения напряжения и силы постоянного тока, а также работы в режимах мультиметра, осциллографа, логического анализатора, источника питания постоянного тока, генератора произвольных сигналов.
Карточка СИ
Номер в госреестре 64911-16
Наименование СИ Приборы комбинированные
Обозначение типа СИ VirtualBench NI VB-8012
Изготовитель "National Instruments Corporation", США; Фирма "National Instruments Malaysia Sdn.", Малайзия; Фирма "National Instruments Hungary Kft.", Венгрия
Год регистрации 2016
Срок свидетельства 07.09.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Приборы комбинированные VirtualBench NI VB-8012 (далее - изделия) предназначены для выполнения измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, воспроизведения напряжения и силы постоянного тока, а также работы в режимах мультиметра, осциллографа, логического анализатора, источника питания постоянного тока, генератора произвольных сигналов.

Описание

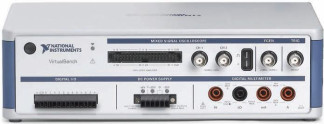

Конструктивно изделие представляетт собой моноблок, на передней панели которого располагаются соединители, предназначенные для подключений к функциональным модулям. На задней панели располагается антенна, предназначенная для обмена данными по беспроводному интерфейсу, вентилятор и вентиляционные отверстия, предназначенные для организации охлаждения изделия, скоба для защиты от кражи, кнопка сброса, глухое резьбовое отверстие, предназначенное для подключения заземляющего проводника, а также соединители, предназначенные для обмена данными по проводному интерфейсу и подачи электропитания.

Принцип действия основан на аналогово-цифровом преобразовании входного электрического сигнала с последующей его цифровой обработкой и отображением сигнала с результатами измерений.

По условиям эксплуатации измеритель удовлетворяет требованиям ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха от 50 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) изделия представляет собой специализированное ПО «VirtualBench.exe».

Идентификационные данные (признаки) метрологически значимой части ПО указаны

в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

идентификационное наименование ПО

VirtualBench.exe

номер версии (идентификационный номер) ПО

15.2.0.49152

цифровой идентификатор ПО

-

Конструкция изделия обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.

Технические характеристики

Измерительные каналы (ИК) цифрового мультиметра

1. Метрологические характеристики цифрового мультиметра приведены в таблице 2. Таблица 2

Измерение напряжения постоянного тока

Верхний предел диапазона измерений Du, В

Входное сопротивление, МОм

Пределы допускаемой абсолютной погрешности измерений, В

0,1

>1 • 104; 10

±(1,5^10-4-Цизм + 0,5 10'4Du)

1

>10 000; 10

±(1,5^10-4-Цизм + 0,5 10'4Du)

10

>10 000; 10

±(1,5^10-4-Цизм + 0,5 10'4Du)

100

10

±(3,5-10-4-Цизм + 0,5 10'4Du)

300

10

±(3,5-10-4-Цизм + 0,5 10-4Du)

где иизм - измеренное значение напряжения постоянного тока

Измерение силы постоянного тока

Верхний предел диапазона измерений Di, А

Напряжение нагрузки, В

Пределы допускаемой основной абсолютной погрешности измерений, А

0,01

< 0,03

±(0,7-10-3-1изм + 0,2 10-3Di)

0,1

< 0,3

±(0,7 10-31изм + 0,03 10'3Di)

1

< 0,03

±(1,3 10-31изм + 0,25 10'3Di)

10

< 0,3

±(1,3 10-31изм + 0,0410-3Di)

где 1изм - измеренное значение силы постоянного тока

Измерение сопротивление постоянному току

Верхний предел диапазона измерений DR, МОм

Ток короткого замыкания, мкА

Пределы допускаемой абсолютной погрешности измерений, МОм

0,110-3

170

±(1,В10-4Яизм + 0,510'3Dr)

110-3

170

±(1,В10-4Яизм + 0,5 10'4Dr)

110-2

70

±(1,В10-4Яизм + 0,5 10'4Dr)

0,1

10

±(1,810-4Яизм + 0,5 10'4Dr)

1

1,1

±(3,5-10-4-Кизм + 0,5 10'4Dr)

10

1,1

±(1,510-3^изм + 0,5 10'4Dr)

100

1,1

±(1,3 10-2^изм + 0,5 10-4Dr)

где Яизм - измеренное значение сопротивления постоянному току

Измерение среднеквадратических значений нап

ряжения переменного тока

Верхний предел диапазона измерений Du, В

Пиковое напряжение, В

Частота, Гц

Пределы допускаемой абсолютной погрешности измерений, В

0,1; 1; 10; 100; 265

±0,21;

±2,1;

±21;

±210;

±400

от 20 до 45

±(9,110-3Иизм + 110-3Du)

от 45 до 65

±(3,0^10-3^Иизм + 0,510'3Du)

от 65 до 1103

±(2,110-3Иизм + 0,510'3Du)

от 1103 5 103

±(1,210-3Иизм + 0,510'3Du)

от 5 103 20 • 103

±(3,5^10-3^Иизм + 0,510-3Du)

где иизм - измеренное среднеквадратичное значение напряжения переменного тока

Измерение среднеквадратических значений силы переменного тока

Верхний предел диапазона измерений Di, А

Пиковое значение тока, А

Падение напряжения на измерительном элементе, В

Частота, Гц

Пределы допускаемой абсолютной погрешности измерений, В

5 10-3

±10,510-3

< 0,02

от 20 до 1103

±(210-31изм + 1 10'4Di)

от 1 до 5 103

±(610-31изм + 1 10'4Di)

5 10-2

±10,510-2

< 0,2

от 20 до 1103

±(210-31изм + 110-4Di)

от 1 до 5 103

±(510-31изм + 110-4Di)

0,5

±1,05

< 0,02

от 20 до 1103

±(1,510-31изм+110-4Di)

±(510-3Тизм + 110-4Di)

5

±10,5

< 0,02

от 1 до 5 103

±(2,5•10-3•iизм + 3-10-4-Di)

±(610-3Тизм + 3 10-4Di)

где 1изм - измеренное среднеквадратичное значение силы переменного тока

Количество ИК

2

Полоса пропускания периодического сигнала по уровню - 3 дБ, МГц

100

Разрешение по вертикали, бит

8

Чувствительность по вертикали (диапазон), мВ/дел.

0,01 (от - 0,1 до + 0,1 В); 0,02 (от - 0,2 до + 0,2 В), 0,05 (от - 0,4 до + 0,4 В), 0,1 (от - 1 до + 1 В), 0,2 (от - 2 до + 2 В), 0,5 (от - 4 до + 4 В),

1.0    (от - 10 до + 10 В),

2.0    (от - 20 до + 20 В),

5.0    (от - 40 до + 40 В)

Пределы допускаемой относительной погрешности коэффициента усиления, %

± 2

Режим входа

связь по постоянному току; связь по переменному току

Входное сопротивление (импеданс) при емкости 20 пФ,

МОм

1

Верхний предел частоты выборки, ГГц в двухканальном режиме

1 (в одноканальном режиме); 0,5 (в двухканальном режиме)

3. Метрологические характеристики генератора произвольных сигналов приведены в таблице 4

Таблица 4

Количество каналов

1

Форма сигнала

синусоида, прямоугольная, пилообразная, постоянный ток, произвольная

Максимальная частота следования сигнала, МГц

125

Дискретность, бит

14

Выходное сопротивление (импеданс), Ом

50

Диапазон выходного сигнала, В

от - 12 до + 12 (на нагрузке >10 кОм)

Пределы допускаемой относительной погрешности воспроизведения выходного сигнала, %

±1 (на нагрузке >10 кОм)

Таблица 5

Наименование выходного канада

+ 6 В

+ 25 В

- 25 В

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до + 6

от 0 до + 25

от - 25 до 0

Диапазон воспроизведения силы постоянного тока, А

от 0 до 1

от 0 до 0,5

от 0 до 0,5

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

±(0,1-10-2-ивосп +

+ 0,5 • 10-2)

±(0,1-10-2-Ивосп + + 0,02)

±(0,1-10-2-Ивосп + + 0,02)

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

±(0,2- 10-21восп + + 0,01)

±(0,2-10-2-1восп + + 0,01)

±(0,2- 10-2-1восп + + 0,01)

где ивосп - воспроизводимое значение напряжения постоянного тока 1восп - воспроизводимое значение силы постоянного тока

5. Общие технические характеристики изделия приведены в таблице 6

Таблица 6

Наименование характеристики

Значение

Г абаритные размеры (длина х ширина х высота), мм, не более

254x191x78

Масса изделия, кг, не более

2,1

Параметры электропитания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 100 до 240 50/60

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 25

°С, %

-    атмосферное давление, кПа

от 15 до 25

от 50 до 80 от 84 до 106,7

Знак утверждения типа

наносится на нижнюю панель изделия в виде наклейки и на титульный лист эксплуатационной документации методом компьютерной графики.

Комплектность

В комплект поставки измерителя входят:

-    изделие - 1 шт.;

-    комплект кабелей и принадлежностей - 1 шт.;

-    эксплуатационные документы - 1 комплект.

-    методика поверки - 1 шт.

Поверка

осуществляется в соответствии с документом МП 64911-16 «Инструкция. Приборы комбинированные VirtualBench NI VB-8012. Методика поверки», утвержденным ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25 мая 2015 года.

Знак поверки наносится в свидетельство о поверке и на корпус изделия.

Основные средства поверки:

-    калибратор универсальный Н4-7 (рег. № 22125-01): диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,001 %, диапазон воспроизведения напряжения переменного тока от 0,1 мкВ до 700 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 0,1 Гц до 20 кГц ±0,005 %; диапазон воспроизведения сопротивления постоянному току от 10 Ом до 10 МОм, пределы допускаемой относительной погрешности воспроизведения сопротивления постоянному току ±0,03 %; диапазон воспроизведения силы постоянного тока от 0,1 мкА до

1    А, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ±0,001 %, диапазон воспроизведения напряжения переменного тока от 0,1 мкВ до 700 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 0,1 Гц до 20 кГц ±0,005 %;

-    катушка электрического сопротивления Р321 (рег. № 1162-58): номинальное значение воспроизведения сопротивления постоянному току 1 Ом, класс точности 0,01;

-    мера электрического сопротивления Р4033 (рег. № 5086-75): номинальное значение воспроизведения сопротивления постоянному току 100 МОм, класс точности 0,1;

-    калибратор осциллографов Fluke 9500B с активной головкой Fluke 9530 (рег. № 30374-13): диапазон воспроизведения напряжения переменного тока от 1 мВ до 200 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ±0,0025 %; диапазон частот до 100 МГц;

-    мультиметр В7-64 (рег. № 16688-97): диапазон измерений напряжения постоянного тока от - 1000 до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,001 %; диапазон измерений силы постоянного тока от - 2 до

2    А, пределы допускаемой относительной погрешности измерений силы постоянного тока ±0,005 %, диапазон измерений напряжения переменного тока от 1мВ до 700 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока в диапазоне частот от 0,1 Гц до 20 кГц ±0,005 %.

Сведения о методах измерений

Приборы комбинированные VirtualBench NI VB-8012. Руководство по эксплуатации.

Нормативные документы

Нормативные документы, устанавливающие требования к приборам комбинированным VirtualBench NI VB-8012

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц».

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

Техническая документация фирмы-изготовителя.

64911-16
Номер в ГРСИ РФ:
64911-16
Производитель / заявитель:
"National Instruments Corporation", США; Фирма "National Instruments Malaysia Sdn.", Малайзия; Фирма "National Instruments Hungary Kft.", Венгрия
Год регистрации:
2016
Cрок действия реестра:
07.09.2026
