Приборы щитовые цифровые электроизмерительные ЩВ02.1, ЩВ72.1, ЩВ96.1, ЩВ120.1, 64916-16

Назначение

Приборы щитовые цифровые электроизмерительные ЩВ02.1, ЩВ72.1, ЩВ96.1, ЩВ120.1 (далее по тексту - приборы) предназначены для измерения активной, реактивной, активной и реактивной мощности в однофазных электрических сетях переменного тока, отображения на цифровых индикаторах измеренного значения, преобразования его в цифровой код для передачи по цифровому интерфейсу RS485 и в унифицированный аналоговый сигнал постоянного тока.

Описание

Приборы относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и последующего расчета параметров электрической сети.

Приборы обеспечивают отображение измеренных параметров на цифровых семисегментных индикаторах в различных комбинациях, в зависимости от заказа.

Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.

Приборы имеют возможность выбора вида отображаемых на индикаторах текущих параметров от кнопок управления на передней панели или с помощью меню настроек.

Приборы имеют возможность оперативного изменения яркости свечения через цифровой интерфейс RS485 с помощью программы конфигуратора и/или от кнопок управления на передней панели.

Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.

Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам измерений, единице измерения, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов.

Приборы имеют возможность программирования диапазона показаний, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов.

Приборы имеют гальваническое разделение параллельных и последовательных входных цепей между собой, входных цепей, всех цепей и цепей питания

Информация об исполнении прибора содержится в коде полного условного обозначения:

ЩВа - b - с - d - e - f - g - h - i, где

ЩВа - тип прибора (по размеру передней рамки, мм):

ЩВ02.1 - 96x48, ЩВ72.1 - 72x72, ЩВ96.1 - 96x96, ЩВ120.1 - 120x120, b - номинальное напряжение или коэффициент трансформации по напряжению; с - номинальный ток или коэффициент трансформации по току; d - единица измерения отображаемой величины; e - условное обозначение напряжения питания; f - наличие интерфейса;

g - условное обозначение диапазона измерения выходного аналогового сигнала; h - наличие выходных сигналов (аналоговых и/или дискретных);

i - цвет индикации.

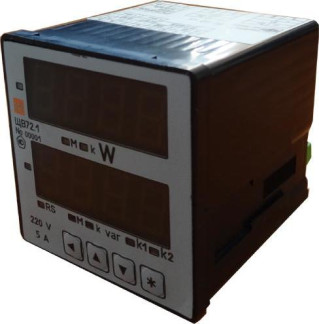

Приборы конструктивно выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления. Приборы работоспособны при установке в любом положении. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток.

Приборы изготавливаются в климатическом исполнении УХЛ3.1 по ГОСТ 15150-69 и предназначены для работы в интервале температур от - 40 до + 50 °С и относительной влажности воздуха до 95 % при температуре + 35 °С.

Программное обеспечение

Программное обеспечение приборов является встроенным и обеспечивает функционирование прибора, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на локальном человеко-машинном интерфейсе.

Встраиваемое программное обеспечение приборов защищено от изменения. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО представлены в таблице 1.

Таблица 1

Технические характеристики

Приборы обеспечивают измерение параметров, отображение на индикаторах и передачу по интерфейсу результата измерения в соответствии с таблицей 2. Максимальный диапазон отображения от -9999 до 9999. Количество отображаемых параметров, в соответствии с заказом может быть один или два.

Таблица 2

Диапазоны измерений входных сигналов электрических величин указаны в таблице 3. Таблица 3

Номинальные значения входных токов и напряжений, измеряемых мощностей соответствуют значениям, указанным в таблице 4. Номинальное значение коэффициента активной мощности ео8фном=1, коэффициента реактивной мощности 8тфном=1.

Таблица 4

Пределы допускаемой основной приведенной погрешности при измерении в нормальных условиях равны ± 0,5 %. Предел допускаемой основной погрешности выражен в виде приведенной погрешности. Нормирующие значения приведены в таблице 5.

Таблица 5

Пределы допускаемой дополнительной погрешности не превышают предела допускаемой основной погрешности:

-    при преобразовании входных сигналов в выходные аналоговые сигналы, вызванной изменением сопротивления нагрузки;

-    при изменении напряжения сети постоянного тока универсального питания от номинального значения 220 В до 120 В и 265 В и при изменении напряжения сети переменного тока универсального питания от номинального значения 220 В до 85 В и 253 В.

-    при воздействии относительной влажности(95±3) % при температуре 35 °С;

-    при влиянии внешнего однородного магнитного поля постоянного или переменного тока с частотой входного сигнала, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля;

-    при изменении коэффициента мощности в диапазоне от 0 до + 1, от + 1 до 0, от 0 до

- 1, от - 1 до 0.

Пределы допускаемой дополнительной погрешности не превышают 0,8 предела допускаемой основной погрешности при изменении температуры окружающего воздуха от (20±5) °С до - 40 и + 50 °С на каждые 10 °С.

Пределы допускаемой дополнительной погрешности не превышают 0,5 предела допускаемой основной погрешности:

-    при изменении сопротивления нагрузки: от 0 до 2,5 кОм для приборов с диапазоном изменений выходного аналогового сигнала: от 0 до 5 мА, 0...2,5...5 мА; от 0 до 0,5 кОм для приборов с диапазоном изменений выходного аналогового сигнала: от 4 до 20 мА, 4...12...20 мА, 0...20 мА, 0...10...20 мА

-    при изменении частоты входного сигнала от 45 до 65 Гц.

Приборы могут иметь исполнения с дискретными выходами с гальваническим разделением цепей друг от друга и от остальных цепей прибора, с коммутацией постоянного напряжения до 300 В и током до 100 мА или переменного напряжения до 200 В и током до 100 мА по каждому выходу.

Приборы могут иметь исполнения с аналоговыми выходами с гальваническим разделением цепей друг от друга и от остальных цепей прибора. Диапазоны изменений выходного аналогового сигнала соответствуют таблице 5.

Напряжение питания приборов соответствует значениям, приведенным в таблице 6.

Таблица 6

Приборы с напряжением питания 5ВН, 12ВН и 24ВН имеют защиту от неправильного подключения полярности напряжения питания.

Приборы (кроме ЩВ72.1) обеспечивают резервирование питания для исполнений с напряжением питания (12 + 6/-3) В и (24 +12/-6) В.

Мощность, потребляемая приборами от цепи питания при номинальных значениях входных сигналов, с максимальным набором аналоговых и дискретных выходов составляет не более 6 В-А.

Приборы могут иметь исполнение с интерфейсом RS485. Поддерживаемые протоколы обмена данными по RS485: Modbus RTU.

Приборы предусматривают возможность редактирования программируемых параметров (настройки диапазона показаний (шкалы), уровней срабатывания дискретных выходов, параметров интерфейса), просмотра установленных параметров и регулировки яркости свечения индикаторов с помощью кнопок или по интерфейсу RS485.

Приборы могут иметь единичные светодиодные индикаторы для указания состояния дополнительных индексов, дискретных выходов, работы интерфейса.

Срок сохранности в упаковке и выполненной изготовителем консервации - не менее 1 года. Прибор соответствует требованиям безопасности по ГОСТ 22261-94, ГОСТ 12.2.0912012, включая безопасность обслуживающего персонала в части защиты его от поражения электрическим током, опасной температуры, воспламенения.

Габаритные размеры, мм, не более (с учетом задней крышки):

для ЩВ02.1 - 96x48x120 (96x48x148); для ЩВ72.1 - 72x72x76 (72x72x103); для ЩВ96.1 - 96x96x76 (96x96x103); для ЩВ120.1 - 120x120x76 (120x120x103); Масса приборов, кг, не более    для ЩВ02.1 - 0,4;

для ЩВ72.1 - 0,4; для ЩВ96.1 - 0,4; для ЩВ120.1 - 0,5;

Средняя наработка на отказ, ч,    200000;

Средний срок службы, лет, не менее    - 25.

Знак утверждения типа

наносится на этикетку прибора, титульные листы руководства по эксплуатации и паспорта прибора типографским способом.

Комплектность

В комплект поставки входят:

-    прибор (в соответствии с заказом) 1 шт.;

-    комплект монтажных частей 1 к-т.;

-    паспорт 1 экз.;

-    руководство по эксплуатации на партию приборов до 10 шт. 1 экз.;

-    методика поверки на партию приборов до 10 шт. 1 экз.;

-    копия свидетельства об утверждении типа 1 экз.

Поверка

осуществляется по документу 0ПЧ.140.321 МП «Приборы щитовые цифровые электроизмерительные ЩВ02.1, ЩВ72.1, ЩВ96.1, ЩВ120.1. Методика поверки», утвержденному ФГУП «ВНИИМС» 04. 07. 2016 г.

Средства поверки: установка поверочная универсальная УППУ-МЭ 3.1 К-02 (Госреестр № 57346-14).

Знак поверки в виде наклейки наносится на боковую поверхность корпуса прибора.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 0ПЧ.140.321 РЭ.

Нормативные документы

Нормативные документы, устанавливающие требования к приборам щитовым цифровым электроизмерительным ЩВ02.1, ЩВ72.1, ЩВ96.1, ЩВ120.1

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 25-7504.217-2015 Приборы щитовые цифровые электроизмерительные ЩВ02.1, ЩВ72.1, ЩВ96.1, ЩВ120.1.
