| Номер в госреестре | 64921-16 |
| Наименование СИ | Устройства телемеханики пункта управления |
| Обозначение типа СИ | "TM3com" |
| Изготовитель | Закрытое акционерное общество «ТИМ-Р» (ЗАО «ТИМ-Р»), г. Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства телемеханики пункта управления «TM3com» (далее устройства «TM3com») предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных информационно-измерительных системах учёта электрической энергии, а также для сбора, хранения, воспроизведения и передачи дискретной и аналоговой информации, приема и исполнения дискретных и аналоговых команд управления и регулирования.
Устройства «TM3com» представляют собой модульные программируемые микропроцессорные устройства, выполненные в алюминиевом корпусе и состоящие из модуля процессора и модулей сопроцессоров (до 10 шт.).
Принцип действия устройства «TM3com» заключается в получении данных учета энергии со счетчиков электрической энергии по цифровым интерфейсам связи, обработке, хранении и передачи информации в цифровом виде на верхний уровень автоматизированных информационно-измерительных систем учёта электрической энергии.
Устройства «TM3com» обеспечивают:
- сбор и энергонезависимое хранение данных учета энергии в соответствии с заданной схемой учета и с привязкой к астрономическому времени. В качестве параметров учета энергии используются профили нагрузки в виде приращений энергии за время интервала учета по каналам и группам учета, данные о потреблении энергии за месяц по каналам и группам учета, текущие показания счетчиков;
- регистрацию и энергонезависимое сохранение в «Журнале событий» событий, связанных с включением, отключением питания или перезапуском устройства, коррекцией времени и изменением программной конфигурации устройства, наличием или отсутствием связи со счетчиками, а также событий, регистрируемых в подключенных счетчиках электроэнергии;
- передачу данных в центр обработки информации по сети Ethernet, по радиоканалу, по коммутируемым телефонным линиям, по сети GSM. Для передачи данных по радио, телефонным линиям и сети GSM используется внешняя каналообразующая аппаратура;
- параметризацию и просмотр текущей и архивной информации с помощью стандартного Web-браузера. Устройства обеспечивают сохранение собранных ранее данных учета энергии при изменении системной конфигурации и схемы учета энергии;
- защиту от несанкционированного доступа;
- ограничение доступа к служебным разъемам отладочных и конфигурационных средств путем установки заглушек/наклеек;
- доступ к данным и конфигурированию защищен паролем.
Устройство обеспечивает работу по цифровым интерфейсам: Ethernet, RS-485, RS-232 и поддерживает следующие открытые протоколы обмена:
ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-103-2005, ГОСТ Р МЭК 60870-5-104-2004, Modbus RTU, IEC 61850 (GOOSE, SV, MMS).
Скорость обмена данными по интерфейсам RS-232 и RS-485 - до 460,8 кбит/с, по сети Ethernet - до 100 Мбит/с.

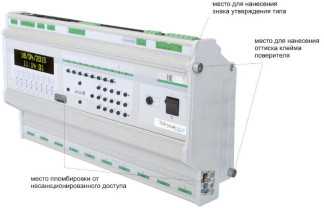

Устройство имеет законченную конструкцию и размещено в корпусе из алюминиевого сплава. Устройство устанавливается на DIN-рейку. Корпус устройства состоит из двух частей (верхней и нижней) и боковых стенок. Внутри корпуса размещены печатные платы, на которых смонтированы элементы электрической схемы. На лицевой панели устройства
расположены клавиатура, цифровой индикатор и единичные индикаторы, посредством которых производится просмотр информации о текущем состоянии устройства, выключатель питания устройства, а также кнопка аппаратного включения питания от аккумулятора. Обозначение устройства при заказе:
| УТМ ПУ «ТМ3сош | ХХХХ | С | X | X / | X | X» |
| t | t | t | t | t | t | t |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
где:
1 - наименование;
2 - вариант исполнения:
А - не поддерживается стандарт IEC 850 (по умолчанию, не отображается в наименовании);
S850 - поддерживается стандарт IEC 850;
3 - наличие модулей сопроцессора C;
4 - количество модулей сопроцессора TC04A, TC05A или TC06A для связи с устройствами передачи информации: цифра 1 или 2;
5 - интерфейс связи с устройствами передачи информации (указывается на нижнем шильде устройства: «RS485», «RS232», «Ethernet»):
R - при использовании каналов RS-485 (модуль сопроцессора TC05A);
E - при использовании каналов Ethernet (модуль сопроцессора TC04A);
U - при использовании каналов RS-232 (модуль сопроцессора TC06A);
6 - количество модулей сопроцессора TC04A, TC05A или TC06A для связи с устройствами сбора информации: цифра от 1 до 8;
7 - интерфейс связи с устройствами сбора информации (указывается на нижнем шильде устройства: «RS485», «RS232», «Ethernet»):
R - при использовании каналов RS-485 (модуль сопроцессора TC05A);
E - при использовании каналов Ethernet (модуль сопроцессора TC04A);
U - при использовании каналов RS-232 (модуль сопроцессора TC06A).
В комплект устройства «TM3com» входит конфигурационное программное обеспечение. Программное обеспечение является встроенным и выполняет управление режимом работы устройства.
По своей структуре ПО устройства разделено на метрологически значимую (первые два числа в номере версии ПО) и метрологически незначимую (вторые два числа в номере версии ПО) части, которые объединены в одном исполняемом файле, имеющем единую контрольную сумму, и записываются в устройство на стадии его производства. Идентификационные данные программного обеспечения устройства указаны в таблице 1.
Таблица 1 - идентификационные данные устройства «TM3com»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TM3-COM |
| Номер версии (идентификационный номер) ПО | 01.00.хх.хх 1) |
| Цифровой идентификатор ПО | 0х416Б 2) (CRC16) |
| Другие идентификационные данные (если имеются) | не имеются |
| 1) - в явном виде указана версия метрологически значимой части. Специальными символами хх.хх заменены элементы в обозначении версии, отвечающие за метрологически незначимую часть. 2) - для версии 01.00.00.88. | |
Версия программного обеспечения устройств должна быть не ниже версии, приведенной в таблице 1 и должна быть указана вместе с цифровым идентификатором в паспорте устройства.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню по Р 50.2.077-2014 - «высокий».
Основные характеристики представлены в таблице 2. Таблица 2 - основные характеристики устройств «TM3com»
| наименование характеристики | значение характеристики |
| Пределы допускаемой абсолютной погрешности измерений текущего времени, (системное время) в автономном режиме за 24 часа, с | ±5 |
| Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU), мкс | ±5 |
| Напряжение питания переменного тока, В | от 200 до 235 |
| Частота переменного тока, Гц | от 47,5 до 52,5 |
| Напряжение питания постоянного тока, В | от 10,5 до 15 |
| Максимальная потребляемая мощность от сети переменного тока 220 В, 50 Гц, Вт, не более | 20 |
| Рабочие условия эксплуатации: - температура, °С | от - 25 до + 55 |
| - относительная влажность воздуха, % | от 5 до 100 |
| - атмосферное давление, кПа (мм рт. ст.) | от 66 до 106,7 (от 495 до 800) |
| Время работы от автономной аккумуляторной батареи, ч, не менее | 2 |
| Г абаритные размеры в стандартном корпусе(длина х ширина х высота), мм, не более | 240x143x74,6 |
| Масса, кг, не более | 1,5 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 20 |
наносится на лицевые панели устройств «ТМ3сот» в соответствии с конструкторской документацией методом шелкографии, а также на титульных листах эксплуатационных документов типографским способом.
Таблица 3 - комплектность устройства «TM3com»
| Наименование | Обозначение | Кол-во | Примечание |
| У стройство телемеханики пункта управления «ТМ3com» | ТЛАС.411125.012 | 1 шт. | |
| Коробка | ТЛАС.735321.002 | 1 шт. | |
| Паспорт | ТЛАС.411125.012 ПС | 1 шт. | |
| Устройство телемеханики пункта управления «ТМ3com». Руководство по эксплуатации | ТЛАС.411125.012 РЭ | Документы находятся в открытом доступе на сайте разработчика www.team-r.ru | |
| ГСИ. Устройство телемеханики пункта управления ТМ3com. Методика поверки | РТ- МП-3250-441-2016 | ||
| Карта памяти | 1 шт. | Не менее 2 Гб | |
осуществляется по документу РТ-МП-3250-441-2016 «ГСИ. Устройства телемеханики пункта управления «ТМ3сом» Методика поверки», утвержденному ФБУ «Ростест-Москва» от 27.05.2016 г.
Основные средства поверки:
- модуль приема сигнала точного времени DF01, Госреестр № 60327-15;
- частотомер универсальный CNT-90, Госреестр № 41567-09.
Знак поверки наносится в паспорт устройства.
Приведены в эксплуатационном документе ТЛАС.411125.012 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия; ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р МЭК 61326-1-2014 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний;
ТУ 4232-005-80508103-2012 Устройства телемеханики пункта управления «ТМ3com». Технические условия.
