| Номер в госреестре | 64922-16 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | ВЕКТОР-СИДС-2016 |
| Изготовитель | ООО "Координационно-информационное агентство" (КИА), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные ВЕКТОР-СИДС-2016 (далее - ВЕКТОР-СИДС-2016) предназначены для формирования нормированных значений длительности телефонных соединений, измерений длительности соединений и разности (расхождения) шкал времени в сетях и системах проводной и мобильной связи с «привязкой» к национальной шкале времени Российской Федерации UTC (SU).

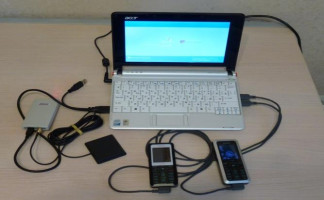

ВЕКТОР-СИДС-2016 представляет собой аппаратно-программную систему, состоящую из персонального компьютера с общим и специальным программным обеспечением, абонентских терминалов и навигационного приемника сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS. Все составные части ВЕКТОР-СИДС-2016 размещены в сумке-кейсе.
Принцип действия ВЕКТОР-СИДС-2016 основан на том, что по заданной программе первый терминал устанавливает исходящие соединения (с программируемыми числом и длительностью) через базовую станцию сетей подвижной связи (СПС) с коммутационным оборудованием оператора связи (с функцией измерения длительности соединений). Оператор связи на своем коммутационном оборудовании устанавливает переадресацию входящих соединений на второй терминал, работающий в режиме приема и измерений длительности входящих соединений. Результаты измерений длительности исходящих и входящих соединений регистрируются на терминалах с фиксацией текущих значений времени по шкале системного времени ВЕКТОР-СИДС-2016. Результаты измерений длительности соединений, зарегистрированные оператором, передаются (по E-mail) лицу, проводящему измерения. В результате сравнения длительностей исходящих, входящих соединений, зарегистрированных ВЕКТОР-СИДС-2016 и длительностей соединений, зарегистрированных оператором, вычисляются абсолютные погрешности измерений длительностей соединений оборудованием оператора связи. Измерение и формирование длительностей соединений проводятся в реальном масштабе времени с синхронизацией шкалы системного времени ВЕКТОР-СИДС-2016 по шкале UTC (SU) и определением географических координат местонахождения ВЕКТОР-СИДС-2016. Погрешность синхронизации шкалы системного времени ВЕКТОР -СИДС-2016 и определения географических координат определяются характеристиками системного программного обеспечения и используемого навигационного синхронизирующего приемника ГНСС ГЛОНАСС/GPS.
ВЕКТОР-СИДС-2016 обеспечивает установление связи с базовыми станциями сетей мобильной связи и проведение следующих операций:
• формирование исходящих голосовых соединений по заданной программе;
• задание программы и параметров измерений - количества этапов, числа и длительности исходящих соединений;
• измерение длительности входящих соединений;
• обработка и отображение параметров и характеристик соединений в реальном масштабе времени с синхронизацией шкалы системного времени по шкале UTC (SU).
ВЕКТОР-СИДС-2016 обеспечивает: измерение разности (расхождения) шкал времени в сетях операторов связи относительно шкалы времени UTC (SU); контроль соблюдения операторами связи требований правил оказания услуг телефонной связи (Постановление Правительства РФ от 9 декабря 2014 г. №1342), измерение временных параметров систем управления и контроля состояния подвижных и стационарных объектов с использованием ГНСС ГЛОНАСС/GPS, а также оборудования телеметрии и телесигнализации, использующего время при передаче информации в сетях связи.
Программное обеспечение (ПО) «ВЕКТОР-СИДС-2016ПО», является метрологически значимым.
приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВЕКТОР-СИДС-2016 ПО |
| Номер версии (идентификационный номер) ПО | 1,0 |
| Цифровой идентификатор ПО | Е62359ББ62ВВ502043 60636717072FB4 |
| Алгоритм вычисления цифр. идентификатора ПО | MD5 |
Внешний доступ к установленному ПО отсутствует. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».
Метрологические и технические характеристики ВЕКТОР-СИДС-2016 приведены в таблице 2.
| Таблица 2 - Метрологические и технические характеристики ВЕКТОР-СИД | С-2016 |
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон формирования/ измерений длительностей соединений, с | от 1 до 86400 |
| Пределы допускаемой абсолютной погрешности формирования длительности соединений, с | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений длительности соединений, с | ±0,3 |
| Пределы допускаемой абсолютной погрешности воспроизведения системной шкалы времени относительно шкалы времени UTC (SU), с | ±0,05 |
| Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц, В | от 198 до 242 |
| Потребляемая мощность, В'А, не более | 100 |
| Г абаритные размеры сумки-кейса (длина, ширина, высота), мм, не более | 400 х 300 х 70 |
| Масса, кг, не более | 3 |
| Время установления рабочего режима, мин, не более | 30 |
| Продолжительность автономной работы, ч, не менее | 6 |
| Продолжительность непрерывной работы, ч/сутки, не менее | 24 |
| Рабочие условия применения | 2 группа ГОСТ 22261-94 |
наносится на переднюю панель персонального компьютера ВЕКТОР-СИДС-2016 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки ВЕКТОР-СИДС-2016 приведен в таблице 3. Таблица 3 - Комплект поставки ВЕКТОР-СИДС-2016_
| Наименование тип | Тип, обозначение | Кол- во | Примечание |
| 1 Комплекс измерительные ВЕКТОР-СИДС-2016 в составе: | |||
| 1.1 Персональный компьютер | Любой | 1(*) | Совместимый с 1ВМ РС |
| 1.2 Абонентский терминал с поддержкой сетей GSM | Sagem, Nokia, Siemens, Sony Ericsson, Huawei, ZTE | 2(*) | |
| 1.3 Абонентский терминал с поддержкой сетей UMTS | Nokia, Sagem, Siemens, Sony Ericsson, Huawei, ZTE | 2(*) | |
| 1.4 Абонентский терминал с поддержкой сетей IMT-MC-450 | Ubiquam, AnyData C-montech | 2(*) | |
| 1.5 Абонентский терминал с поддержкой сетей LTE | Nokia, Sagem, Siemens, Sony Ericsson, Huawei, ZTE | 2(*) | |
| 1.6 Абонентский терминал с поддержкой сетей оптической связи | Любые | 2(*) | |
| 1.7 Абонентский терминал с поддержкой сетей космической связи | Любые | 2(*) | |
| 1.8 Абонентский терминал с поддержкой сетей проводной аналоговой связи СТФ | Любые | 2(*) | |
| 1.9 Навигационно-временной и синхронизирующий приемник | МНП-М3, МНП-М7, КБ «НАВИС» | 1(*) | |
| 2 Сумка-кейс | 1 | ||
| 3 Программное обеспечение “ВЕКТОР-СИДС-2016”, версия 1.0 | КБРД.468261.004ГО | 1 | Дистрибутив на CD |
| 4 Адаптер, инвертор питания =12В /~220В | - | 1 | |
| Руководство по эксплуатации | КБРД.468261.004РЭ | 1 | |
| Паспорт | КБРД.468261.004ПС | 1 | |
| Методика поверки | КБРД.468261.004МП | 1 | |
| * - количество и тип определяются по согласованию с заказчиком. | |||
осуществляется в соответствии с документом КБРД.468261.004МП «Инструкция. Комплексы измерительные ВЕКТОР-СИДС-2016. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 24.06. 2016 г.
Знак поверки наносится на свидетельство о поверке.
Основное средство поверки:
частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83).
Комплекс измерительный ВЕКТОР-СИДС-2016. Руководство по эксплуатации ВЕКТОР-СИДС-2016. КБРД.468261.004РЭ.
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений времени и частоты
Комплексы измерительные ВЕКТОР-СИДС-2016. Технические условия. КБРД.468261.004ТУ.
| Зарегистрировано поверок | 45 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
