| Номер в госреестре | 64924-16 |
| Наименование СИ | Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов |
| Обозначение типа СИ | Fluke мод. 96040А и 96270А |
| Изготовитель | Компания "Fluke Precision Measurement Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов Fluke моделей 96040А и 96270А (далее - источники) предназначены для воспроизведения и измерений параметров смодулированных синусоидальных и модулированных (АМ, ЧМ, ФМ) сигналов с нормированным уровнем фазовых шумов в широком частотном и динамическом диапазонах.

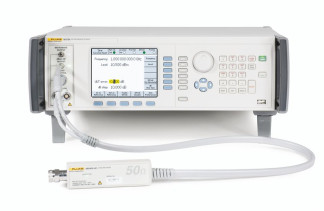

Конструктивно источник выполнен в виде моноблочного прибора настольного исполнения в металлическом корпусе. На передней панели источника размещаются выходные разъемы, экран дисплея для индикации воспроизводимых (измеряемых) параметров и режимов работы, клавиши управления режимами работы. На задней панели размещены разъемы для подключения кабелей питания, синхронизирующих сигналов, интерфейсных сигналов.
Принцип действия источников основан на воспроизведении прецизионных сигналов, формируемых с помощью цифро-аналогового преобразователя и высокостабильного кварцевого генератора. Уровень сигнала устанавливается с высокой точностью за счет измерений выходного сигнала аналого-цифровым преобразователем и организации обратной связи между источником и регулирующей головкой.
Встроенный микропроцессор обеспечивает диалоговое управление работой источника, задает электрические и временные режимы функционирования, выводит на экран дисплея текущие настройки и результаты измерений.
Источники обеспечивают также воспроизведение сигналов специальной и произвольной формы.
Модель 96270 отличается от модели 96040 расширенным диапазоном частот, возможностью индикации на экране дисплея мощности сигнала, измеряемой подключаемыми к источнику: преобразователями измерительными NRP-Z51, NRP-Z55 (рег.№ 37008-08), NRP-Z57 (рег.№ 48356-11); ваттметрами поглощаемой мощности СВЧ NRP-Z56 (рег.№ 3700808).
Программное обеспечение (ПО) устанавливается при выпуске источников из производства. ПО обеспечивает управление режимами работы источников при воспроизведении сигналов и измерении их параметров, отображение хода измерений в удобном для пользователя виде на экране дисплея.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 96xxx.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.11 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики источников приведены в таблицах 2 -12. Таблица 2
| Наименование характеристики | Значение характеристики | ||||
| Характеристики входного опорного сигнала | |||||
| Диапазон частот, МГц | от 1 до 20 с шагом в 1 МГц | ||||
| Пределы допускаемой относи- тельной погрешности установки частоты | ±3-10-7 | ||||
| Амплитуда сигнала, В: | |||||
| - номинальная (нагрузка 50 Ом) | 1,0 | ||||
| - максимальная | 5,0 | ||||
| Характеристики выходного опорного сигнала | |||||
| Номинальные значения частоты,МГц | 1, 10 | ||||
| Пределы допускаемой относи- тельной погрешности установки частоты | 5-10-8 | ||||
| Амплитуда сигнала, В: | |||||
| - на нагрузке 50 Ом | 1,5 | ||||
| - на нагрузке 1 кОм | 3,0 | ||||
| Характеристики синусоидального сигнала на выходе регулирующей головки | |||||
| Диапазон частот | от 1 мГц до 4 ГГц | ||||
| Разрешение по частоте, мГц: | |||||
| - стандартное | |||||
| в диапазоне менее 100 МГц | 1 | ||||
| от 100 МГц до 1 ГГц | 10 | ||||
| свыше 1 ГГц | 100 | ||||
| - расширенное | 0,01 | ||||
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | ±(5-10-8-f + 5-10-6),где f - значение установленной частоты в Гц | ||||
| Характеристики синусоидального сигнала на выходе регулирующей головки | |||||
| разъем 50 Ом | разъем | 75 Ом | |||
| Диапазон уровня выходного сиг | |||||
| нала, дБ относительно 1 мВт | |||||
| (дБм): | |||||
| - до 125 МГц | от - 130 до + 24 | от - 130 до + 18 | |||
| - свыше 125 МГц до 1,4 ГГц | от - 130 до + 20 | от - 130 до + 14 | |||
| - свыше 1,4 ГГц | от - 130 до + 14 | от - 130 до + 8 | |||
| Разрешение, дБ | 0,001 | 0,001 | |||
| КСВН на частотах, не более: | |||||
| - до 100 МГц | 1,05 | 1,1 | |||
| - свыше 100 МГц до 1 ГГц | 1,1 | 1,2 | |||
| - свыше 1 ГГц до 2 ГГц | 1,1 | 1,3 | |||
| - свыше 2 ГГц | 1,0 + 0,05-F, | - | |||
| где f - значение установ- | |||||
| ленной частоты в ГГц | |||||
| Характеристики устанавливаемо- | относительно 16 дБм | относительно 10 дБм | |||
| го ослабления в диапазоне частот | диапазон, | пределы до- | диапазон, дБм | пределы до- | |
| от 100 кГц до 128 МГц | дБм | пускаемой | пускаемой | ||
| погрешно- | погрешно- | ||||
| сти, дБ | сти, дБ | ||||
| от 0 до 55 | ±0,02 | от 0 до 33 | ±0,07 | ||
| от 55 до 64 | ±0,03 | от 33 до 64 | ±0,10 | ||
| от 64 до 74 | ±0,05 | от 64 до 100 | ±0,20 | ||
| от 74 до 100 | ±0,07 | от 100 до 110 | ±0,40 | ||
| от 100 до 116 | ±0,15 | ||||
| Характеристики устанавливаемо | относительно любого | относительно любого уровня | |||
| го нарастающего ослабления при | уровня от 16 до - 100 дБм | от 10 до - | 100 дБм | ||
| частотах от 10 Гц до 128 МГц* | диапазон, | пределы до- | диапазон, дБм | пределы до- | |
| дБм | пускаемой | пускаемой | |||
| погрешно- | погрешно- | ||||
| сти, дБ | сти, дБ | ||||
| от + 16 до | от 10 до | ||||
| - 39 | ±0,02 | - 23 | ±0,07 | ||
| от - 39 до - | от - 23 до - 54 | ||||
| 48 | ±0,03 | от - 54 до -90 | ±0,10 | ||
| от - 48 до - | от - 90 до - | ||||
| 58 | ±0,05 | 100 | ±0,20 | ||
| от - 58 до - | |||||
| 84 | ±0,07 | ±0,40 | |||
| от - 84 до - | |||||
| 100 | ±0,15 | ||||
| Примечание - * суммарную погрешность установки ослабления между двумя уровнями выход | |||||
| ного сигнала рассчитать как корень квадратный из суммы квадратов погрешности для каждого | |||||
| уровня | |||||
| Пределы допускаемой абсолютной погрешности установки амплитуды выходного сигнала на выходе 50 Ом, дБ | ||||||||
| Уровень сигнала, дБм | Частота сигнала | |||||||
| от 1 мГц до 100 кГц | 100 кГц | св. 100 кГц до 10 МГц включ. | от 10 МГц до 128 МГц включ. | св. 128 МГц до 300 МГц включ. | св. 300 МГц до 1,4 ГГц включ. | св. 1,4 ГГц до 3 ГГц включ. | св. 3 ГГц до 4 ГГц включ. | |
| св. 20 до 24 включ. | ±0,03 | ±0,03 | ±0,05 | ±0,05 | - | - | - | - |
| св.14 до 20 включ. | ±0,03 | ±0,03 | ±0,05 | ±0,05 | ±0,07 | ±0,20 | - | - |
| от - 17 до 14 включ. | ±0,03 | ±0,03 | ±0,05 | ±0,05 | ±0,07 | ±0,20 | ±0,30 | ±0,30 |
| от - 48 до -17 | ±0,03 | ±0,03 | ±0,05 | ±0,05 | ±0,07 | ±0,20 | ±0,30 | ±0,50 |
| св. - 74 до -48 | - | ±0,20 | ±0,20 | ±0,10 | ±0,10 | ±0,40 | ±0,50 | ±0,50 |
| св. - 84 до -74 включ. | - | ±0,50 | ±0,50 | ±0,10 | ±0,30 | ±0,50 | ±1,00 | ±1,00 |
| св. - 94 до -84 включ. | - | ±0,50 | ±0,50 | ±0,30 | ±0,50 | ±1,00 | ±1,00 | - |
| св. - 130 до - 94 включ. | - | - | - | ±0,70 | ±1,50 | ±1,50 | ±1,50 | - |
| Неравномерность установки уровня выходного сигнала на выходе 50 Ом (относительно 100 кГц) , дБ | |||||||
| Уровень сигнала, дБм | Ч | астота сигнала | |||||
| от 1 мГц до 100 кГц | от 100 кГц до 10 МГц | от 10 МГц до 128 МГц включ. | св. 128 МГц до 300 МГц включ. | св. 300 МГц до 1,4 ГГц включ. | св. 1,4 ГГц до 3 ГГц включ. | св. 3 ГГц до 4 ГГц включ. | |
| св. 20 до 24 включ. | ±0,03 | ±0,04 | ±0,04 | - | - | - | - |
| св. 14 до 20 включ. | ±0,03 | ±0,04 | ±0,04 | ±0,06 | ±0,20 | - | - |
| от - 17 до 14 включ. | ±0,03 | ±0,04 | ±0,04 | ±0,06 | ±0,20 | ±0,30 | ±0,30 |
| от - 48 до -17 | ±0,03 | ±0,04 | ±0,04 | ±0,06 | ±0,20 | ±0,30 | ±0,50 |
| св. - 74 до - 48 | - | ±0,20 | ±0,10 | ±0,10 | ±0,40 | ±0,50 | ±0,50 |
| св. - 84 до - 74 включ. | ±0,50 | ±0,10 | ±0,30 | ±0,50 | ±1,00 | ±1,00 | |
| св. - 94 до - 84 включ. | ±0,50 | ±0,30 | ±0,50 | ±1,00 | ±1,00 | ||
| св. - 130 до - 94 включ. | |||||||
| Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала на выходе 75 Ом, дБ | ||||||||
| Ампли туда, дБм | Частота сигнала | |||||||
| от 1 мГц до 20 кГц | от 20 кГц до 100 кГц включ. | св. 100 кГц до 10 МГц | от 10 МГц до 125 МГц включ. | св. 125 МГц до 300 МГц включ. | св. 300 МГц до 1,4 ГГц включ. | св. 1,4 ГГц до 3 ГГц включ. | св. 3 ГГц до 4 ГГц включ. | |
| св. 14 до 18 включ. | ±0,12 | ±0,12 | ±0,12 | ±0,12 | - | - | - | - |
| св. 8 до 14 включ. | ±0,12 | ±0,12 | ±0,12 | ±0,12 | ±0,15 | ±0,25 | - | - |
| от - 23 до 8 включ. | ±0,12 | ±0,12 | ±0,12 | ±0,12 | ±0,15 | ±0,25 | ±0,30 | ±0,50 |
| от - 54 до -23 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,20 | ±0,50 | ±0,50 | ±0,50 |
| св. - 80 до -54 | - | - | ±0,20 | ±0,20 | ±0,20 | ±0,50 | ±0,50 | ±0,50 |
| св. - 90 до -80 включ. | - | - | ±0,70 | ±0,70 | ±0,70 | ±1,00 | ±1,00 | ±1,00 |
| св. - 100 до - 94 включ. | - | - | ±0,70 | ±0,70 | ±0,70 | ±1,00 | ±1,00 | - |
| св. - 120 до - 100 включ. | ±1,50 | ±1,5 | ±1,50 | ±1,50 | ||||
Таблица 6
| Характеристики синусоидального сигнала на СВЧ выходе (только модель 96270) | ||
| прямой выход | с набором ВЧ сглаживания | |
| Диапазон частот | от 1 мГц до 27 ГГц | от 1 кГц до 27 ГГц |
| Разрешение по частоте, мГц: | ||
| - стандартное | ||
| в диапазоне менее 100 МГц | 1 | |
| от 100 МГц до 1 ГГц | 100 | |
| свыше 1 ГГц до 10 ГГц | 1000 | |
| свыше 10 ГГц до 27 ГГц | 100 | |
| - расширенное | ||
| в диапазоне менее 4 ГГц | 0,01 | |
| свыше 4 ГГц | 0,1 | |
| Характеристики синусоидального сигнала на СВЧ выходе (только модель 96270) | ||
| прямой выход | с набором ВЧ сглаживания | |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | 5-10-8-f + 5-10-6, где f - значение установленной частоты в Гц | |
| Диапазон уровня выходного сигнала, дБм: - стандартный выход до 1,4 ГГц включ. свыше 1,4 ГГц - СВЧ выход низкого уровня до 1,4 ГГц включ. свыше 1,4 до 20 ГГц включ. свыше 20 ГГц | от - 4 до + 24 от - 4 до + 20 от - 100 до + 24 от - 100 до + 20 от - 100 до + 18 | от - 10 до + 18 от - 10 до + 14 от - 35 до + 18 от - 35 до + 14 от - 35 до + 12 |
| Разрешение, дБ | 0,001 | |
| КСВН, не более | 2,0 | 1,22 |
| Пределы допускаемой погрешности установки уровня сигнала, дБ: - до 4 ГГц включ. - от 4 до 26,5 ГГц включ. | 0,5 1,0 | см. таблицы 7 - 9 |
| Размеры разъема, мм | 2,92 | 3,5 |
Продолжение таблицы 6
Таблица 7
| Пределы допускаемой погрешности калибровочного коэффициента делителя/датчика из набора ВЧ сглаживания при калибровке датчиков мощности, % | ||||||||
| Частота сигнала, ГГц | ||||||||
| 0,1 | 1 | 2,4 | 8 | 12 | 18 | 22 | 26,5 | |
| без исправлений | ±1,06 | ±1,42 | ±1,42 | ±2,19 | ±2,33 | ±2,91 | ±3,52 | ±3,52 |
| с отслеживанием и исправлением | ±0,37 | ±0,49 | ±0,60 | ±0,76 | ±0,89 | ±1,06 | ±1,36 | ±2,18 |
Таблица 8
| Пределы допускаемой неравномерности характеристики делителя/датчика из набора ВЧ сглаживания при определении неравномерности амплитудно-частотной характеристики анализаторов спектра, дБ | |||||
| Частота сигнала | |||||
| св. 1 кГц до 100 МГц включ. | св. 100 МГц до 2,4 ГГц включ. | св. 2,4 до 8 ГГц включ. | св. 8 до 12,4 ГГц включ. | св. 12,4 до 18 ГГц включ. | св. 18 до 26,5 ГГц включ. |
| ±0,05 | ±0,07 | ±0,1 | ±0,13 | ±0,13 | ±0,16 |
| Пределы допускаемой неравномерности выходного напряжения делителя/датчика из набора ВЧ сглаживания при определении полосы пропускания осциллографов, % | ||||||
| Частота сигнала | ||||||
| У становлен-ный КСВН | св. 1 кГц до 100 МГц включ. | св. 100 МГц до 2,4 ГГц включ. | св. 2,4 до 8 ГГц включ. | св. 8 до 12,4 ГГц включ. | св. 12,4 до 18 ГГц включ. | св. 18 до 26,5 ГГц включ. |
| 1,0 | ±0,53 | ±0,71 | ±1,10 | ±1,16 | ±1,46 | ±1,76 |
| 1,2 | ±1,40 | ±1,49 | ±1,71 | ±1,75 | ±1,96 | ±2,20 |
| 1,6 | ±3,38 | ±3,41 | ±3,51 | ±3,53 | ±3,64 | ±3,77 |
Таблица 10
| Наименование характеристики | Значение характеристики |
| Уровень гармонических составляющих в выходном сигнале относительно уровня основного сигнала (дБн), менее: - при частотах от 0,001 Гц до 1 ГГц включ. | - 60 |
| - при частотах свыше 1 ГГц | - 55 |
| Уровень субгармоник при частотах свыше 4 ГГц, дБн, менее | - 60 |
| Уровень негармонических составляющих, дБн, менее: - модели 96040 и 96270 на частотах (при отстройке более 3 кГц) от 0,001 Гц до 9 МГц включ. | - 75 |
| св. 9 до 500 МГц включ. | - 84 |
| св. 500 МГц до 1 ГГц включ. | - 78 |
| св. 1 до 2 ГГц включ. | - 72 |
| св. 2 до 4 ГГц | - 66 |
| - модели 96270 на частотах (при отстройке более 3 кГц) св. 4 до 8 ГГц включ. | - 60 |
| св. 8 до 16 ГГц включ. | - 54 |
| св. 16 до 27 ГГц включ. | - 48 |
Таблица 11
| Допускаемое значение спектральной плотности мощности фазового шума, дБн/Гц по спецификации (стандартное) | |||||||||
| Несущая частота | Смещение от несущей | ||||||||
| 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | 100 МГц | |
| 10 МГц | -96 (-106) | -116 (-123) | -132 (-139) | -143 (-149) | -150 (-155) | -153 (-157) | -154 (-157) | - | - |
| св. 10 до 15,625 МГц включ. | -90 (-100) | -113 (-124) | -130 (-139) | -142 (-148) | -149 (-155) | -152 (-157) | -154 (-158) | -155 (-159) | |
| св. 15,625 до 31,25 МГц включ. | -85 (-95) | -110 (-119) | -128 (-135) | -141 (-145) | -148 (-152) | -152 (-157) | -153 (-158) | -155 (-159) | - |
| св. 31,25 до 62,5 МГц включ. | -80 (-90) | -107 (-114) | -125 (-133) | -141 (-145) | -148 (-152) | -152 (-157) | -153 (-158) | -155 (-159) | - |
| св. 6,25 до | -78 | -101 | -121 | -141 | -148 | -151 | -153 | -155 | - |
| 125 МГц включ. | (-88) | (-107) | (-128) | (-146) | (-153) | (-155) | (-156) | (-158) |
Продолжение таблицы 11
| Допускаемое значение спектральной плотности мощности фазового шума, дБн/Гц по спецификации (стандартное) | |||||||||
| Несущая частота | Смещение от несущей | ||||||||
| 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | 100 МГц | |
| св. 125 до 250 МГц включ. | -72 (-82) | -96 (-102) | -116 (-122) | -138 (-143) | -- ) | -151 (-155) | -- ) | -- ) | (-162) |
| св. 250 до 500 МГц включ. | -66 (-76) | -90 (-96) | -110 (-116) | -134 (-139) | -144 (-148) | -146 (-150) | -152 (-155) | -154 (-157) | (-163) |
| св. 500 МГц до 1,0 ГГц включ. | -59 (-69) | -84 (-90) | -104 (-110) | -130 (-135) | -140 (-144) | -141 (-145) | -- ) | -152 (-155) | (-156) |
| св. 1,0 до 2,0 ГГц включ. | -54 (-64) | -78 (-84) | -98 (-104) | -124 (-130) | -134 (-138) | -135 (-139) | -144 (-147) | -- ) | (-150) |
| св. 2,0 до 3,0 ГГц включ. | -48 (-58) | -73 (-79) | -94 (-100) | -120 (-125) | -130 (-134) | -131 (-135) | -- ) | -147 (-149) | (-149) |
| св. 3,0 до 4,0 ГГц включ. | -44 (-54) | -74 (-80) | -94 (-100) | -113 (-117) | -117 (-120) | -118 (-121) | -130 (-133) | -147 (-149) | (-149) |
| св. 4,0 до 8,0 ГГц включ. | (-48) | (-74) | (-94) | (-111) | (-114) | (-115) | (-135) | (-149) | (-149) |
| св. 8,0 до 16,0 ГГц включ. | (-42) | (-68) | (-88) | (-105) | (-108) | (-109) | (-129) | (-149) | (-149) |
| св. 16,0 до 26,5 ГГц включ. | (-36) | (-62) | (-82) | (-99) | (-102) | (-103) | (-123) | (-149) | (-149) |
| при 1 ГГц с фильтром фазового шума 9600FLT | (-152) | (-170) | (-174) | ||||||
Таблица 12
| Характеристики в режиме модуляции | |||
| Наименование характеристики | Значение характеристики | ||
| СВЧ выход (только 96270) | выход регулирующей головки | ||
| 50 Ом | 75 Ом | ||
| Диапазон несущей частоты (Fc) | от 50 кГц до 4 ГГц | ||
| Уровень сигнала несущей, дБм: - от 50 кГц до 1,4 ГГц включ. - свыше 1,4 до 4 ГГц включ. | до 14 до 8 | до 14 до 8 | до 8 до 2 |
| Диапазон частот моделирующего сигнала при Fc: - от 50 кГц до 125,75 МГц включ. - от 125,75 МГц до 4 ГГц включ. | от 1 до 220 Гц от 1 Гц до 100 кГц | ||
| Пределы допускаемой погрешности установки частоты моделирующего сигнала, Гц: - менее 1 кГц - от 1 кГц до 9,9999 кГц - от 10 до 100 кГц | ±0,01 ±0,10 ±1,00 | ||
| Диапазон воспроизведения коэффициента амплитудной модуляции (КАМ), % | от 0,1 до 99 с разрешением 0,1 | ||
| Характеристики в режиме модуляции | ||||
| Наименование характеристики | Значение характеристики | |||
| Пределы допускаемой погрешности воспроизведения КАМ: - для КАМ более 5 % - для КАМ от 10 до 90 % и частоте несущей до 75 МГц | ±(0,03 • Кам + 0,1 %) ±(0,0075 • Кам + 0,1 %) | |||
| Диапазон несущей частоты | от 9 МГц до 4 ГГц | |||
| Пределы допускаемой погрешности воспроизведения несущей частоты | 5-10-8-f + 0,24 Гц, где f - значение установленной частоты в Гц | |||
| Диапазон модулирующей частоты | от 1 Гц до 300 кГц | |||
| Пределы допускаемой погрешности воспроизведения модулирующей частоты, Гц: - от 1 Гц до 9,9999 кГц - от 10,000 до 99,999 кГц - от 100 до 300 кГц | ±0,1 ±1 ±10 | |||
| Диапазон воспроизведения девиации частоты ^дев)/девиации фазы для Fc: - от 9 до 31,25 МГц - от 31,25 до 125 МГц - от 125 МГц до 4 ГГц | от 10 Гц до 300 кГц / до 1000 рад от 10 Гц до 750 кГц / до 1000 рад от 10 Гц до 4,8 МГц / до 1000 рад | |||
| Пределы допускаемой относительной погрешности воспроизведения девиации частоты | ±(0,03 • Fдев + 0,24 Гц) | |||
| Характеристики в режиме частотомера | ||||
| Модель 96040 | Модель 96270 | |||
| для 50 Ом | для 10 кОм | |||
| Диапазон частот, МГц | от 0,9 до 51,5 | от 0,9 до 310 | от 0,9 до 50,5 | |
| Номинальная амплитуда входного сигнала, В | 0,5 | |||
| Время измерений, с | ||||
| 0,2 | 2 | 20 | 80 | |
| Разрешение (количество цифр) | 7/8 | 8/9 | 9/10 | 10/11 |
| Пределы допускаемой погрешности измерений частоты | ±(5-10-8-fu + 0,5 ед. мл.р), где fii- значение измеренной частоты в Гц | ±(5-10-8f + 1,25 ед. мл.р) | ||
Таблица 13 - Технические характеристики источников
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 551 х 442 х 146 |
| Масса, кг, не более | 18 |
| Время установления рабочего режима, мин, не более | 10 |
| Напряжение питания от сети переменного тока частотой от 45 до 66 Гц, В | от 220 до 240 |
| Потребляемая мощность, В А, не более | 250 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более | 23±5 90 |
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на лицевую панель источников методом трафаретной печати.
Комплект поставки приведен в таблице 14. Таблица 14
| Наименование | Количество |
| Источник опорный радиочастотных сигналов с низким уровнем фазовых шумов Fluke модели 96040А или опорный источник радиочастотных сигналов с низким уровнем фазовых шумов Fluke модели 96270А | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Паспорт | 1 |
осуществляется в соответствии с документом 651-15-46 МП «Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов Fluke моделей 96040А и 96270А. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 27 апреля 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма, а также на лицевую панель источников.
Основные средства поверки:
- частотомер электронно-счетный 53151А (рег. № 61967-15);
- стандарт частоты с относительной погрешностью FS 725;
- приёмник измерительный R&S FSMR 26 с опциями FS-K40 и В2: R&S FSMR 26 (рег.№ 50678-12);
- анализатор источников сигналов R&S FSUP 26 (рег. № 37175-08);
- вольтметр переменного тока эталонный 5790А (рег. № 46613-11);
- калибратор многофункциональный Fluke 9640A (рег. № 55872-13);
- ваттметры СВЧ с блоком измерительным R&S NRP с преобразователями измерительными NRP-Z55, NRP-Z91 (рег. № 32262-06): КСВН входа в диапазоне частот от 0 до 40 ГГц 1,1 - 1,3 (с NRP-Z55), от 910-6 до 6 ГГц 1,11 - 1,18 (с NRP-Z91); пределы допускаемой относительной погрешности установки мощности встроенного калибратора ±1,5 %; пределы допускаемой относительной погрешности установки частоты встроенного калибратора ±0,1 %;. пределы допускаемой относительной погрешности измерений мощности ±10 % (с NRP-Z55), ±6 % (с NRP-Z91);
- аттенюатор 8493С (рег. № 60766-15);
- генератор сигналов Agilent E8257D (рег. № 53941-13);
- преобразователь измерительный ваттметров поглощаемой мощности 8483A (рег.№ 58320-14);
- блок измерительный ваттметра N1913A (рег. № 57386-14).
Источники опорные радиочастотных сигналов с низким уровнем фазовых шумов Fluke моделей 96040А и 96270А. Руководство по эксплуатации.
ГОСТ 8.129-2014 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Техническая документация изготовителя.
| Зарегистрировано поверок | 32 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
