| Номер в госреестре | 64925-16 |
| Наименование СИ | Измерители параметров электромагнитного поля |
| Обозначение типа СИ | П3-34 |
| Изготовитель | ООО "НТМ-Защита", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров электромагнитного поля П3-34 (далее - измерители П3-34) предназначены для измерений плотности потока электромагнитной энергии (далее - ППЭ), средних квадратических значений (далее - СКЗ) напряженности электрического и магнитного полей (далее - НЭП и НМП соответственно) в режиме непрерывного генерирования.
Принцип действия измерителей П3-34 состоит в преобразовании антеннами-преобразователями измеряемого переменного электромагнитного поля в напряжение постоянного тока, преобразовании его в цифровой код посредством аналогово-цифрового преобразования, обработки и передачи в устройство управления и отображения информации.
Измерители П3-34 состоят из трех сменных антенн-преобразователей АП 3-34 СВЧ, АП 3-34 Е УКВ, АП 3-34 Н УКВ, и устройства управления и отображения информации.
Антенны-преобразователи измерителей П3-34 имеют три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру. Сигналы с отдельных дипольно-детекторных микросборок суммируются, усиливаются встроенным усилителем и после их оцифровки, анализа и кодировки через блок приемо-передающего радиоканала передаются в устройство управления и отображения информации.
Антенны-преобразователи измерителей П3-34 связываются с устройством управления и отображения информации по беспроводному радиоканалу, имеющему Bluetooth-модуль и необходимое программное обеспечение.
В качестве устройства управления и отображения информации может быть использован блок управления и индикации (далее - БУИ), входящий в комплект поставки или персональный компьютер (далее - ПК) с установленным программным обеспечением (далее - ПО) «НТМ-ЭкоМ», входящим в комплект поставки.
БУИ, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, обработку информации, отображение значений параметров электромагнитного поля и индикацию заряда аккумуляторов.
Конструктивно БУИ выполнен в виде моноблока. На передней панели корпуса располагаются органы управления и экран жидкокристаллического индикатора.
Для настройки режимов измерений, отображения и сохранения результатов измерений, индикации заряда аккумуляторов может быть использован ПК с предустановленным ПО «НТМ-ЭкоМ», входящим в комплект поставки.
Минимальные системные требования к ПК:
- операционная система Windows (-ХР, -7,-8, - Vista);
- процессор Pentium 1 ГГц и выше;
- ОЗУ 512 МБ и более;
- наличие беспроводного канала связи Bluetooth (Bluetooth-модуль должен соответствовать требованиям стандарта Bluetooth 2.0);
- наличие свободного места на жестком диске: 1,5 ГБ - для установки пакета NET Framework 32-разрядная операционная система (600 МБ - 64-разрядная операционная система), 100 МБ - для установки ПО «НТМ-ЭкоМ» (32, 64-разрядная операционная система).
Питание БУИ и антенн-преобразователей осуществляется от аккумуляторов типоразмера АА. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.

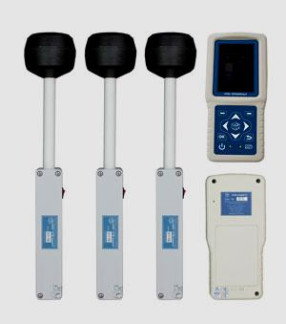

Внешний вид измерителей П3-34 представлен на рисунке 1.
Элементы измерителей П3-34, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (фирменной наклейки).
Измерители П3-34 могут применяться при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, при проведении работ по оценке соответствия средств связи установленным обязательным требованиям, при осуществлении мероприятий государственного контроля (надзора) в сфере связи, при контроле окружающей среды в части электромагнитных излучений органами Г осударственной санитарно-эпидемиологической службы, лабораториями по охране труда и организациями, обеспечивающими электромагнитную безопасность рабочих мест и населения, при проведении работ по оценке соответствия средств связи установленным обязательным требованиям, при осуществлении мероприятий государственного контроля (надзора) в сфере связи.
ПО измерителей П3-34 состоит из встроенного и внешнего ПО.
Встроенное ПО (далее - ПО «Р3-34»), реализованное в виде микропроцессорных программ устанавливается изготовителем в антенны-преобразователи АП 3-34 Е УКВ, АП 334 Н УКВ, АП 3-34 СВЧ и БУИ и является их неотъемлемой частью.
ПО «Р3-34» выполняет функции задания режимов работы, обработку входного сигнала и отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов.
Конструкция измерителей П3-34 исключает возможность несанкционированного влияния на ПО «Р3-34» и измерительную информацию.
Внешнее ПО (далее - ПО «НТМ-ЭкоМ») устанавливается на ПК, функционирует в операционной системе семейства Windows (-ХР, -7,-8, - Vista) и выполняет функции задания режимов работы, обработку входного сигнала, отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов.
Идентификационные данные (признаки) ПО измерителей П3-34 приведены в таблице
1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | внешнее ПО | |
| Идентификационное наименование ПО | Р3-34 | P3_34.dll |
| Номер версии (идентификационный номер) ПО | v.1.2 и выше | 1.0.0 и выше |
| Цифровой идентификатор ПО | - | - |
Защита ПО измерителей П3-34 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики измерителей П3-34 с антенной-преобразователем АП 3-34 Е УКВ приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон частот, МГц | от 30 до 300 |
| Диапазон измерений СКЗ НЭП, В-м 1 | от 1 до 150 |
| Пределы допускаемой относительной погрешности измерений СКЗ НЭП, % | ±30 |
Метрологические характеристики измерителей П3-34 с антенной-преобразователем АП 3-34 Н УКВ приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение характеристики |
| Диапазон частот, МГц | от 30 до 50 |
| Диапазон измерений СКЗ НМП, А-м 1 | от 0,1 до 15 |
| Пределы допускаемой относительной погрешности измерений СКЗ НМП, % | ±30 |
Метрологические характеристики измерителей П3-34 с антенной-преобразователем АП 3-34 СВЧ приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение характеристики |
| Диапазон частот, ГГц | от 0,3 до 18 |
| Диапазон измерений плотности потока энергии, мкВт-см | от 0,5 до 10000 |
| Пределы допускаемой относительной погрешности измерений плотности потока энергии, дБ | ±2 |
Технические характеристики измерителей П3-34 приведены в таблице 5. Таблица 5
| Наименование характеристики | Значение характеристики |
| Электропитание БУИ, АП 3-34 Е УКВ, АП 3-34 Н УКВ, АП 3-34 СВЧ от аккумуляторного элемента питания типоразмера АА напряжением 1,2 В и емкостью не менее 2 А/ч, шт. | 4 |
| Время непрерывной работы без подзарядки аккумуляторов, ч, не менее | 8 |
| Масса, г, не более: - антенны-преобразователя АП 3-34 Е УКВ - антенны-преобразователя АП 3-34 Н УКВ - антенны-преобразователя АП 3-34 СВЧ | 320 320 320 |
| - БУИ | 430 |
| Г абаритные размеры (диаметр х длина ), мм, не более: - антенны-преобразователя АП 3-34 Е УКВ - антенны-преобразователя АП 3-34 Н УКВ - антенны-преобразователя АП 3-34 СВЧ | 75x375 75х375 75x375 |
| Г абаритные размеры БУИ (длина х ширина х высота), мм, не более | 200x110x85 |
| Рабочие условия эксплуатации : - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность воздуха при температуре 25 °С, %, не более | От - 5 до + 40 от 70 до 106,7 (от 525 до 800) 90 |
наносится на переднюю панель корпуса БУИ, на шильдик на корпусе ручки антенн-преобразователей АП 3-34 Е УКВ, АП 3-34 Н УКВ, АП 3-34 СВЧ в виде наклейки и типографским способом на титульном листе документа «Измеритель параметров электромагнитного поля П3-34. Руководство по эксплуатации БВЕК.431440.08.05 РЭ».
Комплект поставки измерителей П3-34 приведен в таблице 6.
Таблица 6
| Наименование | Обозначение | Количество |
| Измеритель параметров электромагнитного поля П3-34 в составе: - антенна-преобразователь АП 3-34 Е УКВ | БВЕК.431440.08.01 | 1 1* |
| - антенна-преобразователь АП 3-34 Н УКВ | БВЕК.431440.08.02 | 1* |
| - антенна-преобразователь АП 3-34 СВЧ | БВЕК.431440.08.03 | 1* |
| - блок управления и индикации | БВЕК.431440.08.04 | 1* |
| Устройство зарядное | - | 1 |
| Компакт-диск CD-ROM с ПО | - | 1* |
| Сумка укладочная | ОСТ 17.838.80 | 1 |
| Руководство по эксплуатации | БВЕК.431440.08.05 РЭ | 1 |
| Формуляр | БВЕК.431440.08.06 ФО | 1 |
| Методика поверки | БВЕК.431440.08.07 МП | 1 |
| Примечание - * поставляется по заказу |
осуществляется в соответствии с документом БВЕК.431440.08.07 МП «Инструкция. Измерители параметров электромагнитного поля П3-34. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 4 июня 2016 года.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Основные средства поверки:
Измерители параметров электромагнитного поля П3-34. Руководство по эксплуатации БВЕК.431440.08.05 РЭ.
Нормативные, устанавливающие требования к измерителям параметров электромагнитного поля П3-34
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний
ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Измеритель параметров электромагнитного поля П3-34. Технические условия ТУ 4314-009-18446736-2016
| Зарегистрировано поверок | 1095 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
