| Номер в госреестре | 64926-16 |
| Наименование СИ | Ваттметры поглощаемой мощности СВЧ |
| Обозначение типа СИ | NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN предназначены для измерений мощности СВЧ непрерывных и модулированных колебаний в коаксиальном тракте.
Поступающая на вход ваттметров поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN мощность СВЧ поглощается нагрузкой, в качестве которой используются диодные детекторы. В диодных детекторах мощность СВЧ преобразуется в напряжение постоянного тока, которое усиливается и аналого-цифровым преобразователем преобразуется в цифровой код. При этом диапазон измерений мощностей разбит на поддиапазоны, в каждом из которых диодный детектор используется в квадратичном режиме.
В качестве индикаторного блока при проведении измерений используются индикаторные (измерительные) блоки серии NRP2 или любой персональный компьютер, работающий под управлением операционной системы «Windows», с интерфейсами USB или LAN; также могут использоваться средства измерений производства фирмы «Rohde & Schwarz GmbН & Со. KG» (при наличии в их составе специальных программных и аппаратных опций): анализаторы спектра серий FSL, FSV, FSW; векторные анализаторы цепей серий ZVA, ZNB, ZVL; генераторы сигналов серий SMA, SMB, SMBV, SMW, SMF; SMC.

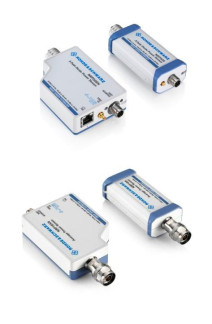

Конструктивно ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN выполнены в малогабаритном пластиковом корпусе и оснащены СВЧ входным разъемом, интерфейсами USB и LAN, а также входом внешней синхронизации.
Модели ваттметров отличаются диапазоном частот, наличием интерфейса LAN (индекс N) и имеют следующие опции:
NRP-ZKU - кабель с интерфейсом USB для подключения к компьютеру;
NRP-ZK6 - кабель для подключения к индикаторному блоку;
NRP-ZAP1 - коммутатор LAN с питанием через интерфейс.
Программное обеспечение «Power Viewer Plus» предназначено только для работы с ваттметрами поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN и не может быть использовано отдельно от измерительновычислительной платформы этих ваттметров.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Power Viewer Plus |
| Номер версии (идентификационный номер) ПО | Версия 8.3 и выше |
| Цифровой идентификатор ПО | нет данных |
Основные метрологические и технические характеристики ваттметров поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN приведены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Диапазон частот, Гц: | от 8 103 до 6 • 109 |
| NRP6A, NRP6AN | |
| NRP18A, NRP18AN | от 8103 до 18109 |
| NRP40S, NRP40SN | от 50 106 до 40• 109 |
| NRP50S, NRP50SN | от 50 106 до 50109 |
| Диапазон измерений мощности, мВт | от 10-7 до 2102 |
| Поддиапазоны измерений мощности, мВт | от 10-7 до 3 10-2 |
| поддиапазон 1 | |
| поддиапазон 2 | от 5 • 10-6 до 3 |
| поддиапазон 3 | от 5 10"4 до 2102 |
| КСВН1 входа, в диапазонах частот, не более | |
| от 8 кГц до 50 МГц включ. | 1,25 |
| св. 50 МГц до 2,4 ГГц включ. | 1,13 |
| св. 2,4 ГГц до 8 ГГц включ. | 1,20 |
| св. 8 ГГц до 18 ГГц включ. | 1,25 |
| св. 18 ГГц до 26,5 ГГц включ. | 1,30 |
| св. 26,5 ГГц до 33 ГГц включ. | 1,35 |
| св. 33 ГГц до 40 ГГц включ. | 1,37 |
| св. 40 ГГц до 50 ГГц включ. | 1,40 |
| Пределы допускаемой относительной погрешностиизмерения мощности от 110 мВт до 2 10 мВт придоверительной вероятности 95 %, без учета погрешностирассогласования, в диапазонах частот, %: | |
| от 8 кГц до 18 ГГц включ. | ±2,5 |
| св. 18 ГГц до 40 ГГц включ. | ±4,0 |
| св. 40 ГГц до 50 ГГц включ. | ±5,0 |
| Пределы допускаемой абсолютной погрешности установки | |
| «нуля» в поддиапазонах измерений, нВт: | |
| поддиапазон 1 | ±0,053 |
| поддиапазон 2 | ±2,2 |
| поддиапазон 3 | ±224 |
| Пределы допускаемого дрейфа «нуля» в течение одного часа | |
| после установки «нуля» при неизменной температуре в | |
| пределах ±1 °С и предварительным прогревом в течение | |
| часа, в поддипазонах измерений, нВт: | |
| поддиапазон 1 | ±0,013 |
| поддиапазон 2 | ±0,6 |
| поддиапазон 3 | ±54 |
| Волновое сопротивление входа, Ом | 50 |
| Соединитель входа: | |
| NRP6A, NRP6AN, NRP18A, NRP18AN | тип N «вилка» |
| NRP40S, NRP40SN | 2,92 мм «вилка» |
| NRP50S, NRP50SN | 2,4 мм «вилка» |
| Масса, не более, кг | 0,35 |
1 КСВН - коэффициент стоячей волны напряжения
| Габаритные размеры, мм: NRP6A, NRP18A, NRP40S, NRP50S NRP6AN, NRP18AN, NRP40SN, NRP50SN | 48x30x138 73x26x146 |
| Напряжение питания постоянного тока, В | + 5 |
| Рабочие условия применения: - температура окружающего воздуха, 0 С - относительная влажность воздуха при + 20 °С, % | от + 15 до + 35 не более 80 |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от - 40 до + 85 не более 80 |
| Средняя наработка на отказ, лет | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплектность ваттметров поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN_
| Обозначение | Количество |
| Ваттметр поглощаемой мощности СВЧ | 1 шт. |
| Опции | по отдельному заказу |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки РТ-МП-3378-441-2016 | 1 экз. |
осуществляется по документу РТ-МП-3378-441-2016 «ГСИ. Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN. Методика поверки», утвержденному ФБУ «Ростест-Москва» 18 июля 2016 года. Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
- калибраторы мощности СВЧ NRPC18, NRPC40, NRPC50 (Госреестр № 54535-13);
- генератор сигналов SMF100A (Госреестр № 39089-08);
- анализатор цепей векторный ZVA50 (Госреестр № 48355-11).
Сведения о методиках (методах) измерений содержатся в документе «Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN
ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
