Контроллер измерительно-вычислительный СОИ СИКН № 124 НПС "Калейкино" Ромашкинского РНУ АО "Транснефть - Прикамье", 64938-16

Назначение

Контроллер измерительно-вычислительный СОИ СИКН № 124 НПС «Калейкино» Ромашкинского РНУ АО «Транснефть - Прикамье» (далее - ИВК) предназначен для измерений, вычислений, контроля и хранения измеренных параметров расхода, давления, температуры, показателей качества нефти (плотности, вязкости, влагосодержания, серосодержания), вычисления объёма и массы нефти.

Описание

ИВК выполнен по блочно-модульному принципу на базе резервируемого контроллера программируемого логического «REGUL R600» (Госреестр № 53113-13), состоит из двух модулей центрального процессора (работающих в режиме нагруженного резерва), модулей ввода-вывода и барьеров искробезопасности.

Контроллер программируемый логический «REGUL R600» обеспечивает:

-    опрос модулей ввода-вывода;

-    сбор, обработку и передачу данных и другой информации;

-    ведение реального времени с приемом сигналов точного времени по ГЛОНАСС и GPS с точностью не хуже ± 5 секунд в сутки;

-    хранение полученных и расчетных данных.

ИВК размещен в запираемом шкафу двухстороннего обслуживания.

Дверь шкафа оборудована механическими замками, ограничивающими доступ. В ручках шкафа предусмотрены места для пломбировки.

Принцип действия ИВК состоит в измерении электрических сигналов, поступающих от измерительных преобразователей через барьеры искробезопасности (при их наличии) на входные модули контроллера. Далее измеренные значения преобразуются в значения величин необходимых для проведения расчетов расхода, количества и показателей качества нефти с последующим отображением на экране монитора, сохранением в отчетах и протоколах. Результаты измерений и вычислений могут преобразоваться в выходные электрические сигналы.

В качестве первичных преобразователей могут применяться измерительные преобразователи со следующими выходными сигналами:

-    объемные преобразователи расхода (количества) с частотно-импульсным выходным сигналом с частотой следования импульсов до 10 кГц и амплитудой сигнала от 2,5 до 24 В;

-    денсиметры SARASOTA FD 960 или преобразователи плотности жидкости измерительные 7835 с частотным выходным сигналом;

-    преобразователи температуры, избыточного давления, плотности, влагосодержания, серосодержания, вязкости с выходным аналоговым сигналом постоянной силы тока 4-20 мА;

-    детекторы ТПУ.

По результатам измерений выходных электрических сигналов от измерительных преобразователей ИВК проводит вычисления:

-    температуры нефти в измерительных линиях, в блоке измерения показателей качества нефти (БИК), на входе и выходе ТПУ;

-    избыточного давления нефти в измерительных линиях, в БИК, на входе и выходе

ТПУ;

-    объемного расхода нефти в измерительных линиях;

-    плотности, вязкости, влагосодержания и серосодержания нефти в БИК.

ИВК обеспечивает вычисление:

-    плотности нефти при применении денсиметров SARASOTA FD 960, преобразователей плотности жидкости измерительных 7835 или преобразователей плотности с выходным аналоговым сигналом постоянной силы тока 4-20 мА;

-    объема и массы брутто нефти в измерительных линиях;

-    объема и массы брутто нефти в СИКН;

-    средневзвешенных значений температуры, избыточного давления в измерительных

линиях;

-    средневзвешенных значений температуры, избыточного давления, плотности, вязкости, влагосодержания и серосодержания в БИК;

-    плотности нефти в измерительных линиях;

-    плотности нефти при стандартных условиях (температура 15 °С и 20 °С, избыточное давление 0 Па);

-    объема нефти при стандартных условиях (температура 15 °С и 20 °С, избыточное давление 0 Па);

-    массы нетто нефти в СИКН.

Приведение плотности нефти проводится в соответствии с Р 50.2.076-2010.

Кроме этого, ИВК обеспечивает:

-    хранение 2 часовых, сменных, суточных, месячных архивов для измеренных и вычисленных параметров, а также архива нештатных ситуаций;

-    обработку результатов измерений при проведении поверки преобразователей расхода в соответствии с МИ 1974-2004 и МИ 3380-2008;

-    обработку результатов измерений при проведении поверки ТПУ 2 разряда по ТПУ 1 разряда в соответствии с МИ 2974-2006.

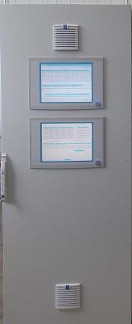

Фотографии общего вида ИВК

Рисунок 3. Места пломбирования ИВК

Программное обеспечение

В ИВК применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Программное обеспечение ИВК предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, влагосодержания, плотности, вязкости, вычислений расхода и количества нефти, индикации результатов измерений, сохранения результатов измерений и изменений в настройках ИВК в архивах, настройки и проведения диагностики ИВК, выбора параметров, сохраняемых в архивах.

ИВК создает и хранит 2 часовой, сменный, суточный и месячный отчеты.

ИВК обеспечивается защиту от несанкционированного доступа в ПО ИВК. Защита реализуется при помощи многоуровневой системы паролей, а также пломбируемой защитной планки на лицевой панели.

Идентификационные данные ПО ИВК

При работе ИВК проводится вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство.

Защита ПО ИВК от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационных документов и на внутреннюю сторону двери шкафа ИВК в виде наклейки.

Комплектность

Поверка

осуществляется в соответствии с документом Г.2.0000.15034-СЗМН/ГТП-01.000-МП «Контроллер измерительно-вычислительный СОИ СИКН № 124 НПС «Калейкино» Ромашкинско-го РНУ АО «Транснефть - Прикамье». Методика поверки», утвержденным ФГУП «ВНИИМС» 25.12.2015 г.

Основные средства поверки:

-    устройство поверки вторичной аппаратуры систем измерений количества и показателей качества нефти, нефтепродуктов, газа «УПВА-Эталон», диапазон задания силы постоянного тока от 0,5 до 20 мА, пределы допускаемой основной абсолютной погрешности задания силы постоянного тока ±0,003 мА, диапазон задания частоты следования импульсов от 1 до 10000 Гц, пределы допускаемой относительной погрешности задания периода следования импульсов ±0,001 %;

-    калибратор многофункциональный MC5-R, диапазон измерений силы постоянного тока ±100 мА, пределы допускаемой погрешности измерений силы постоянного тока ±(0,02 % показ. + 1,5 мкА); диапазон измерений частоты следования импульсов от 0,0028 до 50000 Гц, пределы допускаемой относительной погрешности измерений частоты ±0,01 %; диапазон задания силы постоянного тока от ±25 мА, пределы допускаемой погрешности задания силы постоянного тока ±(0,02 % показ. + 1 мкА), диапазон воспроизведения частоты следования импульсов от 0,0028 до 50000 Гц, пределы допускаемой относительной погрешности воспроизведения частоты ±0,01 %.

Знак поверки наносят на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации на контроллер измерительно-вычислительный СОИ СИКН № 124 НПС «Калейкино» Ромашкинского РНУ АО «Транснефть - Прикамье» и ГОСТ Р 8.595-2004.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Комплект конструкторской документации Г.2.0000.15034-СЗМН/ГТП-01.000-КД1
