Генераторы инфранизкочастотные высоковольтные VLF, 64948-16

Назначение

Генераторы инфранизкочастотные высоковольтные VLF моделей 20, 28, 40, 60 и 80 (далее -генераторы) предназначены для формирования высоких напряжений переменного тока специальной формы частотой 0,1 Гц.

Описание

Принцип действия генераторов основан на формировании напряжения специальной формы периодическим переключением регулируемого источника напряжения постоянного тока и индуктивно-ёмкостной цепи.

Формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды приблизительно равны. Длительность фронтов близка к длительности полупериода напряжения частотой 50 Гц и зависит от ёмкости нагрузки.

Генераторы также имеют режимы испытаний прочности и разрушающего пробоя изоляции кабеля на постоянном токе, для чего используются те же источники напряжения постоянного тока, что и для формирования напряжений переменного тока.

Цифра в обозначении модели генератора соответствует максимальному амплитудному значению испытательного напряжения в кВ.

Генераторы имеют два модуля: управления и высоковольтный.

Модуль управления содержит таймер, задающий частоту и последовательность замыкания переключателей, формирующих напряжение специальной формы, и длительность испытания.

Модуль управления модели 20 построен на дискретных компонентах, без программного управления, индикация напряжения и силы источника постоянного тока - цифровая.

Модели 28, 40, 60 построены на микропроцессорах, имеют аналоговый измеритель напряжения источника постоянного тока, а силы тока - цифровой, на дисплее блока управления.

Генератор модели 80 выполнен как модуль (приставка) мобильной кабельной лаборатории Centrix. Все функции управления генератором выполняются через меню дисплея общего компьютера лаборатории, на который также выводятся результаты измерений напряжений и силы токов нагрузки.

По нагрузочной способности высоковольтные модули моделей 40, 60 и 80 имеют базовую (basis) и улучшенную (plus) модификации, отличающиеся конструкцией высоковольтного блока.

Модели 40 и 60 также имеют следующие опции:

-    устройство для работы с картой памяти для ввода программ

-    встроенный принтер для протоколирования результатов испытаний.

Конструктивно генераторы модели 20 выполнены в едином переносном металлическом корпусе с ручками для переноски. На лицевой стороне установлены регулятор напряжения, замок блокировки прибора, киловольтметр, миллиамперметр, дисплей, кнопки управления и установки таймера. На задней стенке размещены высоковольтный разъём, сетевой разъём с предохранителем и клемма заземления.

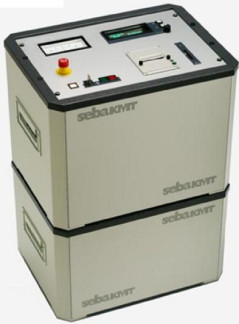

Генераторы моделей 28, 40 и 60 выполнены в двух переносных металлических корпусах с ручками для переноски. Модуль управления устанавливается на высоковольтный модуль. На верхней панели модуля управления установлены дисплей с кнопками и ручкой управления, аналоговый измеритель испытательного напряжения, панель встроенного принтера, кнопки включения/выключения и блокировки высокого напряжения. На правой стенке находятся разъём сети питания и клемма заземления модуля управления. На правой стенке высоковольтного модуля находятся выходной разъём и клемма основного заземления.

На верхних панелях блока управления моделей 28, 40 и 60 установлены алфавитно-цифровой дисплей, кнопки управления, ручка установки испытательного напряжения, аналоговый кило-

вольтметр источника постоянного тока испытательного напряжения, устройство распечатки протоколов испытаний и слот установки системной карты SystemCard.

В модели 28 сетевой разъём и клемма защитного заземления модуля управления находятся на его задней стенке, высоковольтный выход и клемма рабочего заземления высоковольтного модуля - на его задней стенке.

В моделях 40 и 60 модификации basis эти элементы находятся на левых стенках этих модулей, в модификации plus - на правых.

Г енератор модели 80 выполнен в виде моноблока в стальном корпусе, на передней панели которого установлены силовые выключатели, а не верхней - высоковольтные выводы, на правой стенке - разъём связи с внешними устройствами управления.

Все генераторы питаются от сети переменного тока.

Внешний вид генераторов показан на рисунках 1,2 и 3

Несанкционированный доступ внутрь корпусов в моделях 20,28, 40 и 60 предотвращается пломбированием винтов соединения передней и боковых частей корпуса, у модели 80 - неустранимой без повреждения наклейкой на стыке правой и левой панелей стороны корпуса, на которой установлены разъёмы.

Программное обеспечение

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Сведения о встроенном программном обеспечении приведены в таблице 1.

Таблица 1 - Характеристики встроенного программного обеспечения (ПО)

Технические характеристики

Таблица 2 - Основные технические характеристики в рабочих условиях

Примечания:

U - измеряемое напряжение;

I - измеряемая сила тока;

е.м.р. - единица младшего разряда дисплея ;

(1) - модификация basis, (2) - модификация plus;

Таблица 3 - Комплектность средства измерения

Поверка

осуществляется по документу МП 64948-16 «Генераторы инфранизкочастотные высоковольтные VLF. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.02.2016 г.

Основные средства поверки: делитель напряжения ДН-100 (Регистрационный номер ФИФ 54883-13); мультиметр АРРА-107 (Регистрационный номер ФИФ 20085-11); осциллограф цифровой запоминающий Tektronix TDS 1012 (Регистрационный номер ФИФ 48471-11); секундомер электронный «Интеграл С-01» (Регистрационный номер ФИФ 44154-10).

Сведения о методах измерений

приведены в руководствах по эксплуатации генераторов инфранизкочастотных высоковольтных VLF20, VLF28, VLF40, VLF60 и VLF80.

Нормативные документы

Нормативные документы, устанавливающие требования к генераторам инфранизкочастотным высоковольтным VLF

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
