| Номер в госреестре | 64950-16 |
| Наименование СИ | Фотометры |
| Обозначение типа СИ | КФК |
| Изготовитель | Акционерное общество «Загорский оптико-механический завод», г.Сергиев Посад |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры КФК (далее фотометры) предназначены для измерения в отдельных участках диапазона длин волн (400-940) нм спектральных коэффициентов направленного пропускания и оптической плотности прозрачных жидких растворов веществ.
Принцип действия фотометров основан на сравнении потока излучения Фо, прошедшего через «холостую пробу» (растворитель или контрольный раствор, по отношению к которому производится измерение) и потока излучения Ф, прошедшего через исследуемый раствор. Потоки излучения Фо и Ф фотоприемником преобразуются в электрические сигналы UO, U и UT (UT - сигнал при неосвещенном фотоприемнике), которые обрабатываются встроенной малогабаритной измерительно-вычислительной системой (МИВС) и представляются на индикаторе в виде значений коэффициента пропускания, оптической плотности, концентрации.

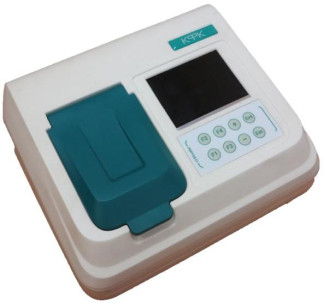

Фотометр представляет собой моноблок, включающий в себя блок оптикоэлектронный и батарейный отсек для 4-х аккумуляторов или 4-х батареек типа АА. В блок оптико-электронный входят: осветитель - шар с набором дискретных светодиодов, кюветное отделение, фотоприемное устройство и МИВС. На лицевой панели блока расположены крышка кюветного отделения, индикатор и клавиатура. Питание фотометра осуществляется от внутреннего источника питания или от сети 220 В, 50 Гц через адаптер сетевой.
Таблица 1 - Идентификационные данные программного обеспечения (ПО) фотометров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Фотометр КФК |
| Номер версии (идентификационный номер) ПО | V 1.9 |
| Цифровой идентификатор ПО (контрольная сумма - СЯСмем и СЯСпрог) | 0хБ1ШВ22Б |
Конструкция фотометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2077-2014 - высокий.
Таблица 2
| Параметр | Значение |
| Рабочие длины волн фотометра, нм | 400±10, 440±10, 470±10, 525±10, 590±10, 670±10, 770±10, 880±10, 940±10 |
| Диапазон измерения спектрального коэффициента направленного пропускания (СКНП), % | от 1 до 100 |
| Диапазон измерения оптической плотности, Б | от 0,03 до 2,00 |
| Диапазон показаний: - оптической плотности, Б; - концентрации веществ в растворах, единиц концентрации | от 2 до 3; от 0,001 до 9999 |
| Пределы допускаемой абсолютной погрешности измерения СКНП, % | ±1 |
| Предел допускаемого среднего квадратического отклонения случайной составляющей абсолютной погрешности измерения СКНП, % | 0,15 |
| Пределы допускаемой абсолютной погрешности измерения оптической плотности, Б: - в диапазоне от 0,03 до 0,50 Б включ.; - в диапазоне св. 0,50 до 1,10 Б включ.; - в диапазоне св. 1,10 до 2,00 Б | ±0,015; ±0,045; ±0,45 |
| Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения оптической плотности, Б | 0,005 |
| Виды кювет для исследуемых растворов: - прямоугольные с длиной рабочего хода, мм - воронкообразные сливные с внутренним диаметром, мм | 3, 10, 30, 50; 10 |
| Время установления рабочего режима, мин, не более | 15 |
| Питание фотометра: - от сети переменного тока 50 Гц (через адаптер сетевой 9 В/0,5 А); - от автономного источника | (220±22) В; аккумуляторы типа АА 1,2 В -4 шт. или батарейки типа АА 1,5 В - 4 шт. |
| Время непрерывной работы, ч, не менее: - от сети переменного тока 50 Гц; - от автономного источника | 8; 4 |
| Средняя наработка на отказ, часов, не менее | 2500 |
| Средний полный ресурс, часов, не менее | 4000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +35; 80 |
| Габаритные размеры, мм (длинахширинахвысота), не более | 240x200x100 |
| Масса, кг, не более | 1,6 |
Знак утверждения типа наносят типографским способом на обложку паспорта и на лицевую панель фотометров в виде наклейки.
Таблица 3
| Фотометр КФК | БШ 2.853.033 | 1 штука |
| Комплект сменных и запасных частей | ||
| Адаптер сетевой | АС-220^-9-500 | 1 штука |
| Батарейка, тип АА | 4 штуки | |
| Коробка №1: | БШ 6.688.105 | 1 штука |
| Кювета (воронкообразная) | БШ 7.249.129 | 3 штуки |
| Вкладыш ВК | БШ 8.764.138 | 1 штука |
| Коробка №2: | БШ 6.688.107 | 1 штука |
| Светофильтр в оправе «К-1» | БШ 5.941.910 | 1 штука |
| Светофильтр в оправе «К-2» | БШ 5.941.910-01 | 1 штука |
| Кю ветодержатель | БШ 5.994.134 | 1 штука |
| Кювета (прямоугольная, 3 мм) | М 44.19.006-01 | 3 штуки |
| Кювета (прямоугольная, 30 мм) | М 44.19.006-05 | 3 штуки |
| Кювета (прямоугольная, 50 мм) | М 44.19.006-06 | 3 штуки |
| Кювета 10 мм | БШ 5.999.189 | 3 штуки |
| Упаковка | ||
| Упаковка | БШ 4.170.898 | 1 штука |
| Чемодан | БШ 4.194.554 | 1 штука |
| Коробка (из гофрокартона) | БШ 8.865.806 | 1 штука |
| Документация | ||
| Руководство по эксплуатации | БШ 2.853.033 РЭ | 1 экз. |
| Паспорт | БШ 2.853.033 ПС | 1 экз. |
| Методика поверки | БШ 2.853.033 МП | 1 экз. |
осуществляется по документу БШ 2.853.033 МП «Фотометр КФК. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 30.05.2016 г.
Основные средства поверки: комплект светофильтров КНФ-1М-15 из набора мер КНФ-1-01 (ГР № 37858-08), диапазон СКНП (0,01-0,93), абсолютная погрешность ±0,0025, диапазон оптической плотности (0,03-2,00) Б, абсолютная погрешность ±0,004 Б в диапазоне (0,03-0,50) Б, ±0,015 Б в диапазоне (0,51-1,09) Б, ±0,15 Б в диапазоне (1,10-2,00) Б.
Знак поверки наносится на верхнюю крышку фотометра (место нанесения указано на рисунке 2).
Методики (методы) измерений приведены в руководстве по эксплуатации фотометров.
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.
Технические условия БШ 2.853.033 ТУ. Фотометр КФК.
