| Номер в госреестре | 64952-16 |
| Наименование СИ | Приборы измерительные показывающие |
| Обозначение типа СИ | MLX-A21-14/KU21/X1/ENG/SST |
| Изготовитель | "Yokogawa Corporation of America", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы измерительные показывающие MLX-A21-14/KU21/X1/ENG/SST (далее -приборы) предназначены для измерения выходных сигналов в виде силы постоянного тока от первичных измерительных преобразователей (датчиков) в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Принцип действия прибора основан на преобразовании входных электрических сигналов в цифровую форму с помощью аналого-цифрового преобразователя и последующем отображении результата измерений на цифровом жидкокристаллическом индикаторе.

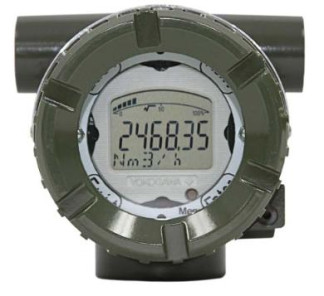

Конструктивно прибор выполнен в металлическом корпусе цилиндрической формы со встроенным индикатором. На задней панели под защитной крышкой расположены клеммы для подключения входного сигнала и напряжения питания.
Программное обеспечение (далее - ПО) прибора является встроенным и метрологически значимым.
Встроенное ПО установлено в энергонезависимой памяти прибора на заводе-изготовителе во время производственного цикла, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации изменению не подлежит.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | software |
| Номер версии (идентификационный номер) ПО | 1 |
| Цифровой идентификатор программного обеспечения | не используется |
-(*)-
Примечание к таблице 1: - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой абсолютной основной погрешности, мА | ±(0,008 +1 е.м.р.) |
| Пределы допускаемой абсолютной дополнительной погрешности от воздействия температуры окружающей среды, мА/1 °С | 0,003 |
| Диапазон выходных сигналов, цифровой код | от - 999999 до + 999999 |
| Значение единицы младшего разряда | 0,001; 0,01; 0,1; 1 |
| Г абаритные размеры, мм | 111x130x102 |
| Масса (без монтажных кронштейнов), кг | 1,25 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | 20±5 от 30 до 80 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре 23 °С), % | от - 40 до + 80 95 |
наносится на титульный лист паспорта типографским способом.
Приборы измерительные показывающие MLX-A21-14/KU21/X1/ENG/SST 24 шт.
Паспорт 24 экз.
Методика поверки 1 экз.
осуществляется по документу МП 64952-16 «Приборы измерительные показывающие MLX-A21-14/KU21/X1/ENG/SST. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.04.2016 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R), (Регистрационный № 52489-13).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Техническая документация фирмы«Yokogawa Corporation of America», США.
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 - 30 А».
| Зарегистрировано поверок | 64 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
