Анализаторы давления паров жидкостей ERAVAP, 64954-16

Назначение

Анализаторы давления паров жидкостей ERAVAP (в дальнейшем — анализаторы), предназначены для автоматического измерения давления паров автомобильных и авиационных бензинов, углеводородных растворителей, сырой нефти.

Описание

Принцип действия анализаторов состоит в измерении давления насыщенных паров жидкости, которая всасывается поршнем в герметичную, термостатированную измерительную камеру. В зависимости от положения поршня (циклы расширения) в камере может создаваться различное соотношение объемов паровой и жидкой фаз. Температура измерительной камеры регулируется с помощью термоэлектрического модуля и контролируется датчиком температуры. Давление измеряется встроенным в поршень датчиком. После установления в камере равновесия жидкость/пар при заданной температуре производится измерение общего давления паров в камере или давление паров жидкой пробы, насыщенной воздухом (ASVP). В зависимости от числа циклов расширения (однократное, двойное или тройное расширение) помимо общего давления паров и газов в камере возможно нахождение абсолютного давления насыщенных паров исследуемого вещества и парциального давления растворенных в жидкости газов.

Анализаторы представляют собой компактные, полностью автоматизированные приборы. В состав анализатора входят: измерительная камера с поршнем, датчик давления, датчик температуры, термоэлектрический модуль, устройство отбора проб (для нефтяной комплектации), встроенный шейкер для сырой нефти, приемный контейнер, цветной буквенно-цифровой сенсорный дисплей, клавиатура, встроенное программное обеспечение. Программа анализатора позволяет:

-    реализовать алгоритм дополнительных циклов расширения/измерения для одной и той же пробы и, в соответствии с математической моделью, заложенной в памяти анализатора, вычислять абсолютное давление насыщенных паров исследуемой жидкости и парциальное давление растворенных в ней газов;

-    реализовать алгоритм специального приложения для нефти, содержащей примеси воды (Vapor Pressure of Crude Oil -VPCR);

-    реализовывать алгоритм специального приложения для определения давления насыщенных паров (VP) нефтепродуктов, углеводородов и смесей углеводородов с оксигенатами (метод тройного расширения);

-    реализовывать алгоритм специального приложения для определения соотношения пар: жидкость топлив при заданных условиях («метод вакуумированной камеры»);

-    с помощью введенных в память анализатора эмпирических корреляционных уравнений вычислять давление насыщенных паров по Рейду (RVPE);

Результаты измерений и расчетов отображаются на дисплее анализатора. Анализатор снабжен интерфейсом RS 232, Ethernet и USB для прямой передачи результатов на принтер или компьютер и встроенным процессором для хранения полученных данных с целью их последующей распечатки.

Программное обеспечение

Анализатор оснащен микропроцессором, на который на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой анализатора и процессом измерений, а также для обработки полученных данных. Идентификация программного обеспечения осуществляется при включении или по запросу пользователя через меню анализатора путем вывода на экран версии программного обеспечения. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения давления паров. Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 242-1959-2016 «Анализаторы давления паров жидкостей ERAVAP. Методика поверки», утвержденному ФГУП "ВНИИМ им. Д. И. Менделеева" 15.03.2016 г.

Основные средства поверки: стандартные образцы абсолютного давления насыщенных паров нефтепродуктов ГСО 8536-2004, ГСО 8541-2004.

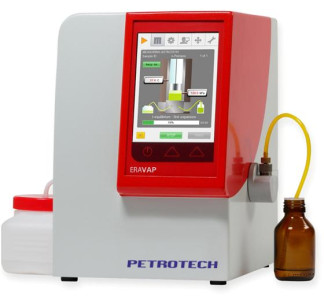

Знак поверки наносится на переднюю панель анализатора, как показано на рисунке 1. В случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего межповерочного интервала, допускается наносить знак поверки на свидетельство о поверке.

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации

Нормативные документы

ТУ 4215-007-66859959-2015 «Анализаторы давления паров жидкостей ERAVAP. Технические условия».
