| Номер в госреестре | 64955-16 |
| Наименование СИ | Устройства программируемые многофункциональные |
| Обозначение типа СИ | Siprotec 5 |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства программируемые многофункциональные Siprotec 5 (далее по тексту - устройства многофункциональные) предназначены для измерения напряжения и силы переменного тока в однофазных двухпроводных, трехфазных трёхпроводных и четырёхпроводных электрических сетях.
Принцип действия устройств многофункциональных основан на аналого-цифровом преобразовании входных сигналов напряжения и тока, их цифровой обработке и отображении результатов измерений на ЖК-дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня.
С помощью функциональных клавиш и дисплея, расположенных на лицевой стороне, производится отображение текущих значений напряжений и токов на аналоговых входах, состояния дискретных выходов, значений уставок; осуществляется конфигурирование устройств многофункциональных.
Устройства многофункциональные выпускаются в ряде модификаций (таблица 1), с одинаковой измерительной частью и отличающихся реализованным алгоритмом защиты оборудования на электрической станции или подстанции. Конструктивно все устройства многофункциональные могут быть выполнены в различных корпусах для встраивания в стойку или в виде блоков для панельного монтажа.
Таблица 1 - Модификации устройств многофункциональных
| Модификация | Назначение |
| 7SJ8 | Токовая защита |
| 7SA8 | Дистанционная защита |
| 7SD8 | Дифференциальная защита линии |
| 7SL8 | Дистанционная и дифференциальная защита линии |
| 7VK8 | Автоматика и управление выключателем |
| 7UT8 | Дифференциальная защита трансформатора |
| 7SK8 | Защита двигателя |
| 7UM8 | Защита электрических машин |
| 7SS8 | Дифференциальная защита шин |
| 6MD8 | Контроллер присоединения |
| 7KE8 | Аварийный регистратор и контроль качества электроэнергии |
Основные узлы устройств многофункциональных: входные преобразователи напряжения и тока, АЦП, микропроцессор, схема релейной защиты, схема интерфейсов, источник питания, клавиатура, ЖКИ.
На лицевой панели устройств многофункциональных расположены функциональные кнопки, ЖКИ, светодиодные индикаторы, на задней панели - разъемы входов, выходов, питания, интерфейсов связи.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в защищенную от записи память микропроцессора устройств многофункциональных предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (DIGSI 5) применяется для конфигурации устройств многофункциональных с помощью внешнего ПК. Не является метрологически значимым.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер) ПО | 04.60 и выше |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики устройств многофункциональных
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Диапазоны частоты |
| Напряжение переменного тока | от 80 до 125 В | ±0,1 % | номинальная частота 50 Гц; 60 Гц |
| от 0 до 80 В от 125 до 200 В | ±0,3 % | ||
| Сила переменного тока | от 0 до 1,6 А | ±0,1 % | от 49 до 51 Гц |
| ±0,3 % | от 40 до 48,99 Гц; от 51,01 до 60 Гц | ||
| от 0 до 8 А | ±0,1 % | от 49 до 51 Гц | |
| ±0,3 % | от 40 до 48,99 Гц; от 51,01 до 60 Гц | ||
| Напряжения питания, В | от 24 до 250 (постоянный ток) от 100 до 230 (переменный ток) | ||
| Рабочие условия применения температура окружающей среды, °С относительная влажность воздуха без конденсата, % | от -10 до +55 от 10 до 90 | ||
| Условия хранения и транспортирования температура окружающей среды, °С относительная влажность воздуха без конденсата, % | от -25 до +70 от 5 до 95 | ||
| Габаритные размеры (длинахширинахвысота), мм - встроенный монтаж - навесной монтаж - для размещения в шкафу | 450х244х172; 450х266х238; 225х266х238; 244х172х150; 239х266х75 465х344х260; 240х344х260; 266х260х150; 260x266x100; 262x267x135 600х766х608; 482,6x266x356,5 | ||
| Масса, кг (в зависимости от корпуса) | от 5 до 43 | ||
наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность
| Наименование | Количество |
| 1 Устройство многофункциональное (модификация по заказу) | 1 шт. |
| 2 Комплект запасных частей и принадлежностей | 1 шт. |
| 3 Руководство по эксплуатации | 1 шт. |
| 4 Методика поверки РТ-МП-3125-551-2016 | 1 шт. |
осуществляется по документу РТ-МП-3125-551-2016 «ГСИ. Устройства программируемые многофункциональные Siprotec 5. Методика поверки», утвержденному ФБУ «Ростест-Москва»
08.04.2016 г.
Основное средство поверки:
- установка MTE для поверки электросчетчиков (Госреестр 17750-08).

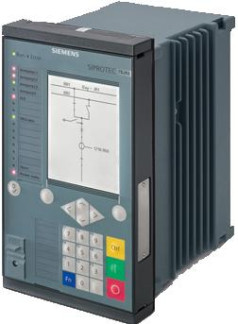

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке и (или) в специально отведенное место, указанное на рисунке 1.
Методика измерений приведена в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «Siemens AG», Германия.
