Преобразователи термоэлектрические с унифицированным выходным сигналом FPN/644HAI1J5M5F5Q4, 64956-16

Назначение

Преобразователи термоэлектрические с унифицированным выходным сигналом FPN/644HAI1J5M5F5Q4 (далее - термопреобразователи или ТП) предназначены для измерений температуры поверхности трубопроводов, в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).

Описание

Принцип действия термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. ТЭДС преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).

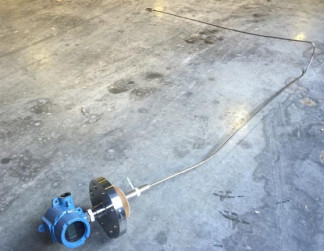

ТП конструктивно выполнены в виде измерительной вставки, защитной арматуры с присоединительным элементом в виде плоского фланца и измерительного преобразователя (ИП) типа 644HAI1J5M5F5Q4. Измерительная вставка выполнена на основе одинарной термопары кабельного типа (с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001) с изолированными рабочими спаями с минеральной изоляцией термоэлектродов. К месту расположения рабочего спая ТП припаяна плоская прямоугольная пластина для монтажа к наружным поверхностям трубопроводов и других изделий.

Программное обеспечение

Программное обеспечение (ПО) измерительного преобразователя 644HAI1J5M5F5Q4 является неизменяемым и несчитываемым.

Таблица 1 - Идентификационные данные программного обеспечения_

-(*)-

Примечание к таблице 1: - и более поздние версии.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Технические характеристики

Таблица 2

Пределы допускаемой суммарной погрешности термопреобразователя (А, °С) вычисляются по формуле:

A=±V Дтс1 + Лип3

где: Атс - пределы допускаемых отклонений ТЭДС от НСХ термопреобразователя, °С;

Аип - пределы допускаемой основной абсолютной погрешности ИП, °С.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений

Преобразователь термоэлектрический с унифицированным выходным сигналом FPN/644HAI1J5M5F5Q4 в составе:

-    преобразователь термоэлектрический FPN    54 шт.

-    измерительный преобразователь 644HAI1J5M5F5Q4    54 шт. Паспорт 54 экз. Методика поверки 1 экз.

Поверка

осуществляется по документу МП 64956-16 «Преобразователи термоэлектрические с унифицированным выходным сигналом FPN/644HAI1J5M5F5Q4. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.04.2016 г.

Основные средства поверки:

-    термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;

-    преобразователи термоэлектрические эталонные ТППО 2, 3-го разрядов по ГОСТ 8.558-2009;

-    термостаты переливные прецизионные ТПП-1 модели ТПП-1.1 (Регистрационный № 33744-07);

-    термостат с флюидизированной средой FB-08 (Регистрационный № 56927-14);

- измеритель температуры многоканальный прецизионный МИТ 8.10 (Регистрационный № 19736-11).

Знак поверки наносится в паспорт преобразователя (или) на свидетельство о поверке.

Сведения о методах измерений

Нормативные документы

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим с унифицированным выходным сигналом FPN/644HAI1J5M5F5Q4

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары. Часть 1. Градуировочные таблицы и допуска.
