| Номер в госреестре | 64957-16 |
| Наименование СИ | Установки контрольно-измерительные для испытаний изоляции |
| Обозначение типа СИ | T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110 |
| Изготовитель | "Seba Dynatronic Mess- und Ortungstechnik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки контрольно-измерительные для испытаний изоляции T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110 (далее - установки) предназначены для воспроизведения высокого напряжения переменного и постоянного тока, при испытаниях и диагностировании изоляции силовых кабелей и твердых диэлектриков.
Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямлении этого напряжения с помощью выпрямителя. Ток утечки изоляции измеряется косвенным методом путем измерения падения напряжения на резисторе с известным сопротивлением.
Установки выпускаются в виде ряда модификаций: T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110, отличающихся видом и диапазоном выходного напряжения, диапазоном измерения тока утечки, габаритами, массой.

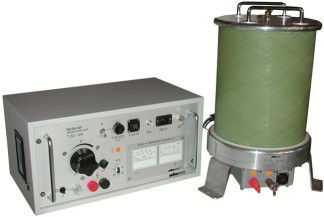

Основные узлы установок: блок управления, блок высоковольтный.
Блок управления с помощью соединительного кабеля соединяется с блоком высоковольтным. Конструктивно блок управления выполнен в корпусе настольного исполнения.
Высоковольтные блоки установок имеют различную конструкцию (размеры), в зависимости от выходного напряжения установки. Высоковольтный блок установки T22/1 представляет собой высоковольтный трансформатор с элегазовой изоляцией. Установки T99/1 высоковольтного блока не имеют. Высоковольтные блоки установок HV Test Set представляют собой высоковольтные трансформаторы с масляной изоляцией.
Установки Т22/1 могут поставляться в базовом и расширенном исполнении. В базовом исполнении установки воспроизводят напряжение переменного тока. В расширенном исполнении установки могут комплектоваться дополнительным высоковольтным блоком (трансформатором), который позволяет удвоить выходное напряжение и дополнительным выпрямителем, который позволяет установкам воспроизводить напряжение постоянного тока.
Установки Т99/1 конструктивно выполнены в виде моноблока настольного исполнения и воспроизводят напряжение постоянного тока отрицательной полярности. Также установки имеют встроенный таймер в диапазоне до 60 минут. Установки имеют комбинированное питание: от сети переменного тока 230 В и от внешней аккумуляторной батареи 12 В.
Установки HV Test Set 50, HV Test Set 80, HV Test Set 110 воспроизводят напряжение постоянного тока отрицательной полярности и отличаются только выходным напряжением и габаритами высоковольтного блока.
Установки снабжены защитой от перегрузок и разрядным устройством.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпусов блоков пломбируются.
Установки относятся к ремонтируемым и восстанавливаемым изделиям.
| Наименование характеристики | Значение для модификаций | ||||
| T22/1 | T99/1 | HV Test Set 50 | HV Test Set 80 | HV Test Set 110 | |
| Диапазон воспроизведения - напряжения переменного тока (среднеквадратическое значение), кВ - напряжения постоянного тока, кВ | от 0 до 75 1) от 0 до 80 2) | от 0 до 40 | от 0 до 50 | от 0 до 80 | нет от 0 до 110 |
| Частота выходного напряжения, Гц | 50 | - | - | ||
| Пределы допускаемой приведенной 3) погрешности воспроизведения напряжения постоянного и переменного тока, % | ±3 | ±5 | |||
| Диапазон измерений - силы переменного тока (среднеквадратическое значение), мА - силы постоянного тока, мА | от 0 до 60 от 0 до 20 | от 0 до 20 | от 0 до 10 | ||
| Пределы допускаемой приведенной 3) погрешности измерения силы постоянного и переменного тока, мА | ±3 | ±5 | |||
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока от внешней аккумуляторной батареи, В | 230±23 50/60 | 230±23 50/60 12 | 230±23 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота) либо (диаметрхвысота) - блок управления; - блок высоковольтный | 551x255x380 420x560 | 260x160x400 нет | 400x335x200 214x460x236 | 400x335x200 214x560x236 | 400x335x200 214x670x236 |
| Масса, кг - блок управления; - блок высоковольтный | 19 29 | 15 | 13,5 17 | 13.5 18.5 | 13,5 20 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20±5 от 30 до 80 от 84 до 106 | ||||
| Наименование характеристики | Значение для модификаций | |
| T22/1 T99/1 | HV Test Set 50 HV Test Set 80 HV Test Set 110 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от минус 20 до плюс 40 до 93 при 30 °С от 84 до 106,7 | от минус 25 до плюс 55 до 93 при 30 °С от 84 до 106,7 |
Примечание: 1) - до 150 кВ при использовании второго высоковольтного блока (опция);
2) - при использовании дополнительного выпрямителя (опция);
3) - за нормирующее значение принимается верхний предел диапазона воспроизведения/измерений.
наносится методом наклейки на лицевую панель корпуса блока управления и типографским способом на титульный лист руководства по эксплуатации.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| У становка контрольно-измерительная для испытаний изоляции | 1 шт. | Модификация по заказу |
| Комплект кабелей: | ||
| кабель питания | 1 шт. | |
| кабель высоковольтный | 1 шт. | |
| кабель межблочный соединительный | 1 шт. | Кроме T99/1 |
| кабель для внешней батареи | 1 шт. | Только для T99/1 |
| кабель заземления | 1 шт. | Для HV Test Set - 2 шт. |
| Штанга заземления | 1 шт. | Только для HV Test Set |
| Штанга разрядная | 1 шт. | Только для HV Test Set |
| Сумка для принадлежностей | 1 шт. | |
| Транспортировочный кейс | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 64957-16 «Установки контрольно-измерительные для испытаний изоляции T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.06.2016 г.
Основные средства поверки: делитель напряжения ДН-100э (рег. № 54883-13); измеритель постоянных и переменных напряжений ИПН-2э (рег. № 26301-14); вольтметр универсальный цифровой GDM-78255A (рег. № 38428-08).
Знак поверки наносится на лицевую панель корпуса блока управления.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам контрольноизмерительным для испытаний изоляции T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
