| Номер в госреестре | 64960-16 |
| Наименование СИ | Контроллеры промышленные |
| Обозначение типа СИ | Трансформер-М500 |
| Изготовитель | ООО "Электротехническая компания - Приборы Автоматики", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры промышленные Трансформер - М500 предназначены для измерений сигналов термопреобразователей сопротивления, преобразователей термоэлектрических, датчиков давления и т.д. с унифицированным входным сигналом постоянного тока от 4 до 20 мА.
Принцип действия контроллеров промышленных Трансформер - М500 основан на аналого-цифровом преобразовании входных сигналов, поступающих от первичных преобразователей с унифицированным выходным сигналом, обработке и отображении результатов измерений на жидкокристаллическом дисплее.

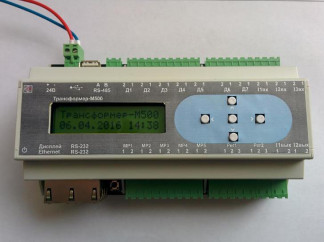

Конструктивно контроллеры промышленные Трансформер - М500 представляют собой моноблочные устройства в пластиковых корпусах для установки в стандартные электротехнические шкафы на профильную DIN-рейку (рисунок 1). Подключение всех внешних связей осуществляется через разъёмы, расположенные по двум боковым сторонам контроллера.
Для исключения несанкционированного доступа, стык двух частей прибора защищен одноразовой разрушающейся наклейкой.
Идентификационные данные программного обеспечения (ПО) контроллеров промышленных Трансформер - М500 приведены в таблице 1.
Таблица 1 - ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО Трансформер-М500 |
| Номер версии (идентификационный номер) ПО | 16. ХХХХ |
| Цифровой идентификатор ПО | 494e80dc95371c94e959c70a803a25a0 |
| Примечания: 1) 16. - метрологическая часть ПО; 2) ХХХХ - метрологически не значимая часть ПО. |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- средний по Р 50.2.077-2014.
Метрологические и технические характеристики контроллеров промышленных Транс-формер - М500 приведены в таблице 2.
Таблица 2 - Характеристики
| Характеристика | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведённой (к диапазону) погрешности измерений силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к диапазону) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на каждые 10 °С от нормальной (20±5 °С), % | ±0,05 |
| Количество входных измерительных каналов для исполнений: Трансформер - М500-070300-05020100-1112 Трансформер - М500-051500-00000000-1112 | 3 15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность воздуха, %; - атмосферное давление, кПа (мм рт. ст.) | от + 1 до + 60 от 5 до 95 без конденсации влаги от 84 до 106,7 (от 630 до 800) |
| Напряжение питания постоянного тока, В | 24±2 |
| Максимальная потребляемая мощность, Вт, не более | 10 |
| Г абаритные размеры, мм, не более | 162 х 93 х 66 |
| Масса, кг, не более | 0,35 |
| Срок службы, лет, не менее | 15 |
наносится на наклейку на боковой панели (рисунок 2) и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений указана в таблице 3. Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Контроллер промышленный | Трансформер - М500 | 1 |
| Руководство по эксплуатации | РЭ-4218-016-11361385-2016 | 1 |
| Паспорт | ПС-4218-016-11361385-2016 | 1 |
| Комплект разъёмов | - | 18 |
| Методика поверки | РТ-МП-3126-442-2016 | 1 |
осуществляется по документу РТ-МП-3126-442-2016 «ГСИ. Контроллеры промышленные Трансформер - М500. Методика поверки», утвержденному ФБУ «Ростест - Москва» 30 мая 2016 г.
Основное средство поверки:
- калибратор токовой петли FLUKE 705 (номер СИ в госреестре 29194-05).
Знак поверки наносится на боковую поверхность корпуса (рисунок 3) и на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РЭ-4218-016-11361385-2016.
ГОСТ Р 52931-2008 ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ-4218-016-11361385-2016. Контроллеры промышленные Трансформер - М500.
