| Номер в госреестре | 64960-21 |
| Наименование СИ | Контроллеры промышленные |
| Обозначение типа СИ | Трансформер-М500 |
| Изготовитель | Общество с ограниченной ответственностью "Электротехническая Компания–Приборы Автоматики" (ООО "ЭТК-Прибор"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 03.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры промышленные Трансформер-М500 предназначены для измерений унифицированных входных сигналов постоянного тока от 4 до 20 мА.
Принцип действия контроллеров промышленных Трансформер-М500 основан на аналого-цифровом преобразовании входных сигналов, поступающих от первичных преобразователей (термопреобразователей сопротивления, преобразователей
термоэлектрических, датчиков давления) с унифицированным выходным сигналом, обработке и отображении результатов измерений на жидкокристаллическом дисплее.
Конструктивно контроллеры промышленные Трансформер-М500 представляют собой моноблочные устройства в пластиковых корпусах для установки в стандартные электротехнические шкафы на профильную DIN-рейку (рисунок 1). Подключение всех внешних связей осуществляется через разъёмы, расположенные по двум боковым сторонам контроллера.
Модификации контроллеров промышленных Трансформер-М500 маркируются следующим образом: Трансформер-М500-ххYYхх-хххххххх-хххххх, где YY - количество аналоговых входов 4-20 мА. Позиции «х» определяются решаемыми задачами управления технологическими процессами (количество аналоговых выходов, дискретных входов/выходов, количество интерфейсов) и не участвуют в измерениях.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской (серийный) номер, идентифицирующий каждый экземпляр прибора, наносится на маркировочную табличку (рисунок 2) в виде цифрового обозначения по системе нумерации изготовителя.
Для предотвращения несанкционированного доступа на каждом модуле прибора имеется одноразовая гарантийная наклейка (рисунок 3).

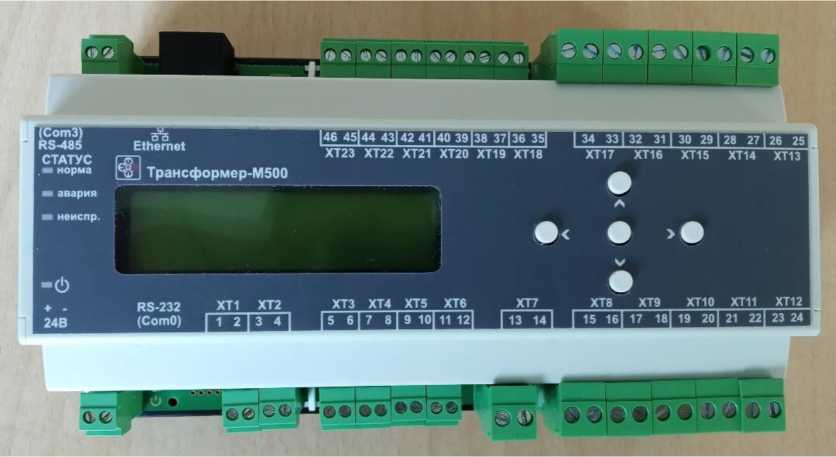

Рисунок 1 - Общий вид контроллеров промышленных Трансформер-М500
Заводской номер

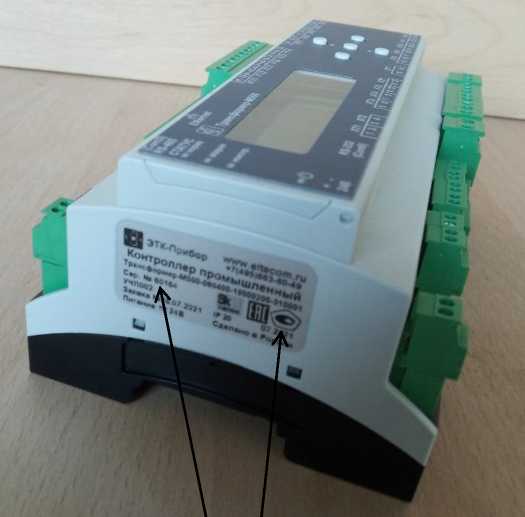

Рисунок 2 - места нанесения заводского номера и знака утверждения типа
Гарантийная наклейка

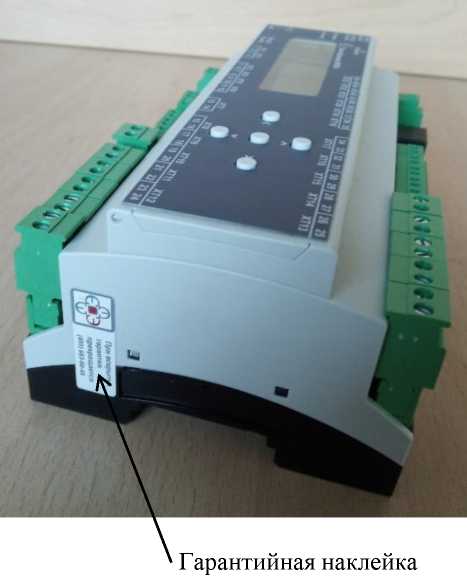

Рисунок 3 - схема пломбировки от несанкционированного доступа
Программное обеспечение (ПО) предназначено для обработки измерительной информации. Влияние ПО на метрологические характеристики учтено при их нормировании.
Доступ к метрологически значимой части встроенного ПО защищен паролем.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО Трансформер-М500 |
| Номер версии (идентификационный номер) ПО | не ниже 16.001.8885 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведённой (к диапазону) погрешности измерений силы постоянного тока, % | +0,1 |
| Пределы допускаемой дополнительной приведенной (к диапазону) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на каждые 10 °С от нормальной (20+5 °С), % | +0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество входных измерительных каналов | от 1 до 16 |
| Напряжение питания постоянного тока, В | 24+2 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха без конденсации влаги, % - атмосферное давление, кПа | от +1 до +60 от 5 до 95 от 84,0 до 106,7 |
| Максимальная потребляемая мощность, В А, не более | 16 |
| Габаритные размеры, мм, не более | 162x93x66 |
| Масса, кг, не более | 0,35 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 15 |
наносится типографским способом на маркировочную табличку на боковой поверхности модуля (рисунок 2) и на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер промышленный | Трансформер-М500 | 1 |
| Руководство по эксплуатации | РЭ-4218-016-11361385-2016 | 1 |
| Паспорт | ПС-4218-016-11361385-2016 | 1 |
приведены в разделе «Подготовка к работе» руководства по эксплуатации РЭ-4218-01611361385-2016.
Приказ Росстандарта от 01.10.2018 N 2091 об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ-4218-016-11361385-2016. Контроллеры промышленные Трансформер-М500
