Миллиомметры GOM-7804, GOM-7805 (далее - миллиомметры) предназначены для измерения малых сопротивлений резисторов, переключателей, реле, соединителей, коннекторов, разъемов, при производстве электролитических конденсаторов и интегральных микросхем.
Миллиомметры GOM-7804, GOM-7805 (далее - миллиомметры) предназначены для измерения малых сопротивлений резисторов, переключателей, реле, соединителей, коннекторов, разъемов, при производстве электролитических конденсаторов и интегральных микросхем.
| Номер в госреестре | 64966-16 |
| Наименование СИ | Миллиомметры |
| Обозначение типа СИ | GOM-7804, GOM-7805 |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Миллиомметры GOM-7804, GOM-7805 (далее - миллиомметры) предназначены для измерения малых сопротивлений резисторов, переключателей, реле, соединителей, коннекторов, разъемов, при производстве электролитических конденсаторов и интегральных микросхем.
Принцип действия миллиомметров основан на измерении цифровым вольтметром падения напряжения на измеряемом сопротивлении при протекании через него калиброванного значения тока, формируемого встроенным генератором тока, с последующим вычислением электрического сопротивления по закону Ома.

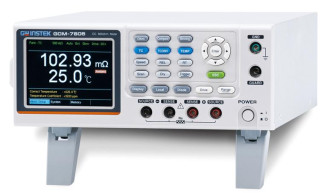

Конструктивно миллиомметры выполнены в моноблочном переносном корпусе.
На передней панели миллиомметров расположены: дисплей; кнопки управления, разъемы для подключения измерительных кабелей и защитных проводов, кнопка включения. На задней панели прибора находятся разъем электропитания, интерфейсы дистанционного управления и связи с персональным компьютером, разъем для подключения температурного датчика.
Модификации миллиомметров отличаются наличием дополнительных ненормируемых режимов измерения.
Для предотвращения несанкционированного доступа к внутренним частям миллиомметров предусмотрено опломбирование одного из винтов на задней панели.
Программное обеспечение (ПО) миллиомметров установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - для модификации GOM-7804 - для модификации G0M-7805 |
GWIN S TWEK. GOM7804 GWIN S TWEK. GOM7805 |
|
Номер версии (идентификационный номер ПО)* |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
нет данных |
|
* - Номер версии ПО определяется по первым трем цифрам |
|
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристики миллиомметров представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики миллиомметров в режиме измерения сопротивления
|
Верхний предел измерений R^, Ом |
Значение единицы младшего разряда (k), Ом |
Пределы допускаемой абсолютной погрешности измерения, Ом |
Значение тестового тока, А |
|
1 |
2 |
3 |
4 |
|
0,05 |
110-6 |
±(0,001^изм + 0,0002^пр) |
1 |
|
0,5 |
110-5 |
±(0,0005^изм + 0,0002^пр) |
0,1 |
|
5 |
110-4 |
0,01 |
|
|
50 |
110-3 |
110-3 |
|
|
500 |
0,01 |
±(0,0005 Кизм + 0,00008 Япр) |
110-3 |
|
5103 |
0,1 |
110-3 |
|
|
5104 |
1 |
110-4 |
|
|
5105 |
10 |
110-5 |
|
|
5106 |
100 |
±(0,002 Яизм + 0,00008 Япр) |
110-6 |
Примечания:
1. погрешность гарантируется при медленной скорости измерений;
2. при измерении на пределах 0,05 и 0,5 Ом погрешность гарантируется после
времени установления > 1 минута;
Яизм - измеренное значение, Ом; Япр - значение верхнего предела измерений, Ом; k-значение единицы младшего разряда.
Таблица 3 - Технические, массогабаритные характеристики и условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|
Питание: - номинальное напряжение, В - частота, Гц |
100-240 50-60 |
|
Максимальная мощность потребления, В • А |
25 |
|
Габаритные размеры (ширинахвысотахглубина), не более, мм |
223x102x283 |
|
Масса, не более, кг |
3 |
|
Нормальные условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха (при температуре 25 °С), %, не более атмосферное давление, кПа |
от 0 до 40 80 от 84 до 106,7 |
наносится на верхнюю панель миллиомметра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений соответствует таблице 4.
Таблица 4 - Комплектность миллиомметров
|
Обозначение документа |
Наименование |
Кол-во, (шт.) |
Примечание |
|
Миллиомметр GOM-7804, GOM-7805 |
1 |
||
|
Кабель питания |
1 |
||
|
Кабель измерительный |
1 |
||
|
Руководство по эксплуатации |
1 |
||
|
54882137-16/1МП |
Методика поверки |
1 |
осуществляется по документу 54882137-16/1МП «Миллиомметры G0M-7804, G0M-7805. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) в мае 2016 года. Знак поверки представляет собой наклейку, наносящуюся на боковую панель корпуса миллиомметра.
Основные средства поверки:
- катушка электрического сопротивления Р310 (Г осреестр № 18445-99);
- меры электрического сопротивления однозначные P3030 (Госреестр № 18445-99);
- магазин сопротивлений Р40108 (Госреестр № 9381-83).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к миллиомметрам GOM-7804, GOM-7805
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Приказ Росстандарта от 15.02.2016 г. "Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления".
