Измерители температуры жидких металлов SIDERTEMP-III, 64969-16

Назначение

Измерители температуры жидких металлов SIDERTEMP-III (далее по тексту -приборы или измерители температуры) предназначены для измерений и регистрации сигналов термо-ЭДС, поступающих от термоэлектрических преобразователей, и преобразования их в значения температуры.

Описание

Принцип работы приборов основан на измерении и регистрации сигналов термо-ЭДС, поступающих от термоэлектрических преобразователей (ТП), и преобразования их при помощи микропроцессора в значения температуры в соответствии с типом номинальной статической характеристики преобразования (НСХ) ТП.

Измерители температуры SIDERTEMP-III относятся к стационарным приборам и предназначены для панельного монтажа или для установки на монтажной стойке.

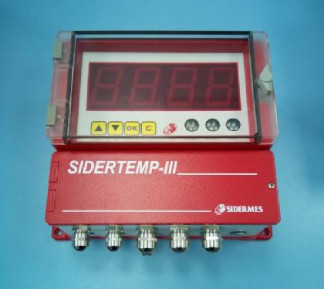

Измерители температуры SIDERTEMP-III выполнены в прочном металлическом корпусе, на лицевой панели которого расположен 4-х разрядный светодиодный дисплей, кнопки регулирования и три последовательные светодиодные лампы (зеленая, желтая, красная) индицирующие состояние проводимого измерения (готовность, процесс и окончания измерения). Внутри корпуса прибора находятся: клеммы для подключения питания, клеммы для подключения термоэлектрического преобразователя, клеммы для вывода данных по интерфейсам RS-232C, RS-485 MODBUS для работы с ПО SIDERNET, клеммы для подключения различных периферийных устройств, а также другие клеммы, которые могут присутствовать в зависимости от комплектации прибора дополнительными платами (вывода данных в виде аналоговых выходных сигналов от 4 до 20 мА, цифровых сигналов PROFIBUS DP, ETHERNET и др.).

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из встроенной и автономной части ПО. Для функционирования приборов необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.

Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные автономной части ПО приведены в таблице 2.

Таблица 2

Технические характеристики

Диапазон измерений ТЭДС в температурном эквиваленте (в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °С:

-    для типа S:.............................................................от + 500 до + 1768;

-    для типа R:.............................................................от + 500 до + 1768;

-    для типа B: ............................................................от + 500 до + 1800;

-    для типа K:............................................................от + 500 до + 1372

Диапазон измерений ТЭДС (в зависимости от типа НСХ), мВ:

-    для типа S:.......................................................от + 4,233 до + 18,693;

-    для типа R:.......................................................от + 4,471 до + 21,101;

-    для типа B: ......................................................от + 1,242 до + 13,591;

-    для типа K:.......................................................от + 20,644 до + 54,886

Пределы допускаемой абсолютной погрешности, °С:......................................................±1

Разрешающая способность, °С:........................................................................1

Напряжение питания, В: .................................................................от 120 до 230

Габаритные размеры (Длина х Высота х Ширина), мм: ..........................130*240*265

Масса, кг:..................................................................................................5

Рабочие условия эксплуатации:

-    температура окружающей среды, °С:...................................от + 5 до + 40;

-    относительная влажность, %, не более:..........................................................95

Комплектность

В комплект поставки входят:

-    измеритель температуры жидких металлов SIDERTEMP-III    - 1 шт.;

-    руководство по эксплуатации (на русском языке)    - 1 экз.;

-    методика поверки    - 1 экз.;

-    паспорт (на русском языке)    - 1 экз.

По дополнительному заказу: различные цифровые аналоговые выходы (PROFIBUS,

ETHERNET, BCD и т.д.), внешний дисплей, звуковая и визуальная сигнализация, тестирующий прибор SIDERTEST, программное обеспечение (на компакт-диске), руководство по эксплуатации программного обеспечения (на русском языке).

Поверка

осуществляется в соответствии с документом «Измерители температуры жидких металлов SIDERTEMP-III. Методика поверки», утвержденным ФГУП «ВНИИМС» 05.04.2016 г. Основные средства поверки:

-    компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13);

-    калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);

-    термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15).

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

Сведения о методиках (методах) измерений отсутствуют.

Нормативные документы

Нормативные документы, устанавливающие требования к измерителям температуры жидких металлов SIDERTEMP-III

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.558-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы-изготовителя
