| Номер в госреестре | 64971-16 |
| Наименование СИ | Измерители-регуляторы температуры |
| Обозначение типа СИ | EZ-ZONE PM6L1EJ-AAFAAAA |
| Изготовитель | "Watlow Electric Manufacturing Company", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы температуры EZ-ZONE PM6L1EJ-AAFAAAA (далее -измерители) предназначены для измерений и индикации результатов измерений температуры воздуха в нагревателе для регенерации адсорберов в составе установки разделения воздуха PL4HN в г. Тольятти.
Принцип действия основан на измерении сигналов термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи, при помощи преобразователя термоэлектрического (ТП) с НСХ типа «К» с последующим аналого-цифровом преобразованием сигналов ТЭДС и отображением результатов измерений в температурном эквиваленте на индикаторе измерителя. Далее, при помощи цифро-аналогового преобразования сигналы преобразуются в аналоговые выходные сигналы постоянного тока в диапазоне от 4 до 20 мА.

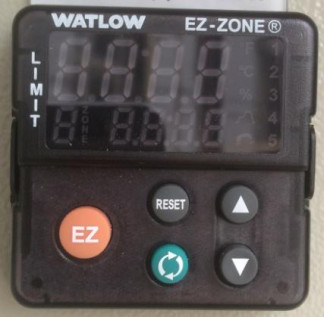

Измеритель состоит из вторичного блока, конструктивно выполненного в компактном пластиковом неразборном корпусе для щитового монтажа, и присоединенного к нему ТП, представляющего собой сваренные между собой два термоэлектрода с керамическими изоляторами. На лицевой панели вторичного блока измерителя размещены цифровые индикаторы и управляющие кнопки. На задней панели расположены клеммы для подключения ТП.
Программное обеспечение (далее - ПО) измерителя является встроенным и метрологически значимым.
Встроенное ПО установлено в энергонезависимой памяти измерителя на заводе-изготовителе во время производственного цикла, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации изменению не подлежит.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | software |
| Номер версии (идентификационный номер) ПО () | Не ниже 1.0 |
| Цифровой идентификатор программного обеспечения | не используется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики измерителей-регуляторов температуры EZ-ZONE PM6L1EJ-AAFAAAA приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| У словное обозначение номинальной статической характеристики (НСХ) по ГОСТ Р 8.585-2001 | К |
| Диапазон измерений температуры, °С | от 0 до + 650 |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | ±2,5 для интервала 0 °C<t<333 °C; ±0,0075 t для интервала 333 °С <t<650 °C, где t - значение измеряемой температуры, °С |
| Пределы допускаемой основной приведенной погрешности измерителя (без ТП), % (от диапазона измерений) | ±0,1 |
| Пределы допускаемой основной абсолютной погрешности измерителя (с ТП), °С | ±3,15 для интервала 0 °C<t<333 °C; ±(0,65+0,0075 t) для интервала 333 °С <t<650 °C, где t - значение измеряемой температуры, °С |
| Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения температуры окружающего воздуха, °С/1 °С | ±0,1 |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Параметры электропитания: - напряжение переменного тока, В - частота, Гц | от 100 до 240; 50 / 60 |
| Г абаритные размеры вторичного блока измерителя, мм | 101,6x53,3x53,3 |
| Диаметр ТП, мм | 6 |
| Длина ТП, мм | 1500 |
| Масса вторичного блока измерителя, кг | 0,186 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от - 18 до + 65; 90 (без конденсации) |
наносится на титульный лист паспорта типографским способом и на корпус измерителя методом наклейки.
Измеритель-регулятор температуры EZ-ZONE PM6L1EJ-AAFAAAA - 3 шт.
Преобразователь термоэлектрический с НСХ типа «К» - 3 шт.
Паспорт (на русском языке) - 3 экз.
Методика поверки -1 экз.
осуществляется по документу МП 64971-16 «Измерители-регуляторы температуры EZ-ZONE PM6L1EJ-AAFAAAA. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.03.2016 г. Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к измерителям-регуляторам температуры EZ-ZONE PM6L1EJ-AAFAAAA
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
