| Номер в госреестре | 64972-16 |
| Наименование СИ | Весы платформенные для статического взвешивания |
| Обозначение типа СИ | CKE, CKE-H |
| Изготовитель | Общество с ограниченной ответственностью "Скейл Энтерпрайз" (ООО "Скейл Энтерпрайз"), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные для статического взвешивания CKE, CKE-H (далее весы) предназначены для определения массы различных грузов.

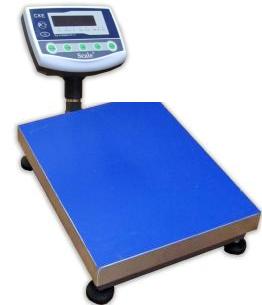

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и расположенного на стойке индикатора (весоизмерительного прибора), где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5).
Весы снабжены следующей функцией:
- сигнализация о перегрузке весов.
Весы могут быть оснащены интерфейсами RS-232 и USB для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети через адаптер сетевого питания либо от батарей. Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным интервалом (e), а также массой и габаритными размерами.
Обозначение модификаций весов СКЕ имеет вид X1-X2-X3, где:
X1 - CKE - корпус индикатора выполнен из пластмассы;
СКЕ-Н - корпус индикатора выполнен из нержавеющей стали;
X2 - обозначение максимальной нагрузки (Max) в килограммах;
X1 - габаритные размеры грузоприемной платформы:
4050: ширина 40 см, длина 50 см;
4560: ширина 45 см, длина 60 см;
6080: ширина 60 см, длина 80 см.
На маркировочной табличке весов указывают:
- обозначение модели весов;
- класс точности (III);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа;
- идентификатор программного обеспечения.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| СКЕ | СКЕ-Н | |
| 1 | 2 | |
| Наименование ПО | Весы | |
| Идентификационное наименование ПО | V | SIS U |
| Номер версии (идентификационный номер) ПО | 1.01 | 1.3 |
| Цифровой идентификатор ПО | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2 - Метрологические характеристики
| Метрологическая характеристика | Обозначение модификаций | |||
| СКЕ-60-4050 СКЕ-Н-60- 4050 | СКЕ-150-4050 СКЕ-150-4560 СКЕ-Н-150- 4050 СКЕ-Н-150- 4560 | СКЕ-300-4560 СКЕ-300-6080 СКЕ-Н-300- 4560 СКЕ-Н-300- 6080 | СКЕ-500-6080 СКЕ-Н-500- 6080 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | |||
| Максимальная нагрузка, Max, кг | 60 | 150 | 300 | 500 |
| Минимальная нагрузка, Min, кг | 0,4 | 1 | 2 | 4 |
| Поверочный интервал е, и действительная цена деления, d, (e=d), кг | 0,02 | 0,05 | 0,1 | 0,2 |
| Число поверочных делений (n) | 3000 | 3000 | 3000 | 2500 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да<10000е | ±0,5е ±1е ±1,5е | |||
| Диапазон уравновешивания тары | 100% Max |
| Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011) | от - 10 до + 40 |
| Масса, кг, не более СКЕ-60-4050; СКЕ-150-4050; СКЕ-Н-60-4050; СКЕ-Н-150-4050 | 13/26 |
| СКЕ-150-4560; СКЕ-300-4560; СКЕ-Н-150-4560; СКЕ-Н-300-4560 | 17/29 |
| СКЕ-300-6080; СКЕ-500-6080; СКЕ-Н-300-6080; СКЕ-Н-500-6080 | 29/36 |
Примечание - При эксплуатации пределы допускаемой погрешности удваиваются.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы....................................................................................................1 шт.
2. Адаптер сетевого питания (СКЕ-Н)...............................................................1 шт.
3. Руководство по эксплуатации.....................................................................1 шт.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1, М2 по OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе «Описание» РЭ весов СКЕ и в разделе «Назначение весов» РЭ весов СКЕ-Н.
Измерение массы на весах проводится согласно разделу «Установка и работа с весами» РЭ весов СКЕ и СКЕ-Н.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
ТУ 4274 - 008 - 7723749500 - 16 «Весы платформенные для статического взвешивания CKE, CKE-H».
