| Номер в госреестре | 64973-16 |
| Наименование СИ | Генераторы инфранизкочастотные высоковольтные |
| Обозначение типа СИ | VLF |
| Изготовитель | "High Voltage, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы инфранизкочастотные высоковольтные VLF (далее - генераторы) предназначены для воспроизведения высокого напряжения инфранизкой частоты при испытаниях и диагностировании изоляции силовых кабелей и твердых диэлектриков.
Принцип действия генераторов инфранизкочастотных высоковольтных VLF основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, а также периодической коммутации выпрямленного напряжения генератора и индуктивно-емкостной цепи нагрузки. При этом формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды полуволн равны. Частота формируемых генераторами напряжений определяется частотой коммутации.
Генераторы выпускаются в виде ряда модификаций: VLF-28CMF, VLF-30CMF, VLF-4022CMF, VLF-6022CMF, VLF-65E, VLF-90CMF, VLF-12011CMF. Генераторы идентичны по принципу действия и отличаются значением выходного испытательного напряжения, пределами измерения выходного тока, габаритами, массой. Первые две цифры в номере модификации (у модификации VLF-12011CMF - три цифры) соответствуют максимальному значению выходного напряжения в киловольтах. Генераторы модели VLF-65E дополнительно воспроизводят напряжения постоянного тока и напряжение прямоугольной формы.
Основные узлы генераторов: автотрансформатор, высоковольтный трансформатор, высоковольтный выпрямитель, кулачковый механизм, датчики положения кулачкового механизма, реле переключения полярности, ограничительный и разрядный резисторы, электродвигатели кулачкового механизма и насоса прокачки масла, радиатор для охлаждения масла, киловольтметр, миллиамперметр.
Генераторы VLF-28CMF, VLF-30CMF, VLF-65E состоят из одного блока, генераторы VLF-4022CMF, VLF-6022CMF, VLF-90CMF - из двух, блока управления и блока высоковольтного, генераторы VLF-12011CMF - их трех, блока управления, блока регулирования напряжения, блока высоковольтного. Высоковольтный блок генераторов заполнен маслом.

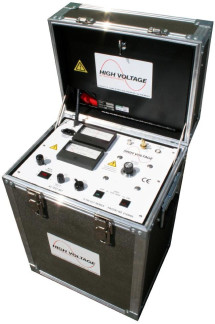

Генераторы выполнены в металлических корпусах, помещенных в транспортные контейнеры. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой. В откидной крышке предусмотрен отсек для хранения измерительных кабелей. По бокам корпуса размещены ручки для переноски. Все органы управления, индикации и коммутации находятся на верхней панели корпуса. В конструкции предусмотрены меры безопасности - защитный выключатель для высокого напряжения при возникновении перегрузки по току, кнопки подачи и отключения высокого испытательного напряжения, устройство электромеханической блокировки.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпусов блоков пломбируются.
Генераторы относятся к ремонтируемым и восстанавливаемым изделиям.
Питание генераторов осуществляется от сети переменного тока.
| Наименование характеристики | Значение для модификаций | |||
| VLF-28CMF | VLF-30CMF | VLF-4022CMF | VLF-6022CMF | |
| Диапазон воспроизведения напряжения переменного тока, кВ 1) | от 0 до 28 | от 0 до 30 | от 0 до 40 | от 0 до 60 |
| Частота выходного напряжения переменного тока, Гц | 0,1 | 0,1; 0,05; 0,02 | ||
| Пределы допускаемой приведенной погрешности воспроизведения напряжения переменного тока, % 2) | ±2 | |||
| Диапазон измерений силы переменного тока, мА 1) | от 0 до 50 | от 0 до 100 | ||
| Пределы допускаемой приведенной погрешности измерения силы переменного тока, % 2) | ±2 | ±5 | ||
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50/60 | |||
| Габаритные размеры, мм, (длинахширинахвысота) - блок управления; - блок высоковольтный | 381*292*559 нет | 381*292*559 нет | 559 х 286 х 387 368 х 267 х 483 | 660x330x406 381x260x546 |
| Масса, кг - блок управления; - блок высоковольтный | 34 нет | 42 нет | 23 33 | 34 54 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20±5 от 30 до 80 от 84 до 106 | |||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от - 5 до + 45 до 80 при температуре 30 °С от 84 до 106,7 | |||
Примечание: 1) - амплитудное значение;
2) - за нормирующее значение принимается верхний предел диапазона воспроизведения/измерений.
| Наименование характеристики | начение для модификаций | ||
| VLF-65E | VLF-90CMF | VLF-12011CMF | |
| Диапазон воспроизведения - напряжения постоянного тока, кВ; 1) - напряжения переменного тока (амплитудное значение), кВ 1 - напряжения переменного тока (среднеквадратическое значение), кВ 2 | от 0 до 65 от 0 до 65 от 0 до 46 | нет от 0 до 90 нет | нет от 0 до 120 нет |
| Частота выходного напряжения переменного тока, Гц | от 0,01 до 0,1 с шагом 0,01 | 0,1; 0,05; 0,02 | 0,1; 0,05; 0,02; 0,01 |
| Пределы допускаемой приведенной погрешности воспроизведения напряжения переменного тока, % 3 | ±1 4 | ±2 | |
| Диапазон измерений - силы постоянного тока, мА 1) - силы переменного тока (амплитудное значение), мА 2) - силы переменного тока (среднеквадратическое значение), мА 3) | от 0 до 45 от 0 до 45 от 0 до 32 | нет от 0 до 100 нет | |
| Пределы допускаемой приведенной погрешности измерения силы постоянного и переменного тока, мА 4) | ±1 5) | ±5 | |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота) - блок управления; - блок высоковольтный; - блок регулирования напряжения | 559x369x660 нет нет | 660x330x406 381x533x737 нет | 432x280x241 508x356x686 660x508x559 |
| Масса, кг - блок управления; - блок высоковольтный; - блок регулирования напряжения | 68 нет нет | 34 133 нет | 9 73 177 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20±5 от 30 до 80 от 84 до 106 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от - 5 до + 45 до 80 при температуре 30 °С от 84 до 106,7 | ||
Примечание: 1) - положительной и отрицательной полярности;
наносится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 3 - Комплектность
| Наименование | Количество | Примечание |
| Г енератор инфранизкочастотный высоковольтный VLF | 1 шт. | Модификация согласно заказу |
| Комплект кабелей: | ||
| кабель питания | 1 шт. | |
| кабель высоковольтный | 1 шт. | |
| кабель для подключения осциллографа | 1 шт. | |
| кабель межблочный соединительный | 1 шт. | Кроме VLF-28CMF, VLF-65E |
| кабель измерительный | 1 шт. | Кроме VLF-28CMF, VLF-65E |
| кабель заземления | 1 шт. | Кроме VLF-28CMF, VLF-65E |
| провод заземления | 1 шт. | |
| провод заземления с заземляющей | 1 шт. | Кроме VLF-28CMF, VLF-65E |
| штангой | ||
| коаксиальный кабель | 2 шт. | Т олько для VLF -12011CMF |
| провод для соединения фаз кабеля | 1 шт. | Т олько для VLF -12011CMF |
| Ручная тележка | 1 шт. | Только для VLF-90CMF |
| Передвижная платформа | 1 шт. | Т олько для VLF -12011CMF |
| Руководство по эксплуатации и паспорт | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 64973-16 «Генераторы инфранизкочастотные высоковольтные VLF. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.06.2016 г. Основные средства поверки: делитель напряжения ДН-100э (рег. № 54883-13); вольтметр универсальный В7-78/1 (рег. № 52147-12).
Знак поверки в виде наклейки наносится на лицевую панель корпуса блока управления.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам инфранизкочастотным высоковольтным VLF
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
